LM63610-Q1 穩壓器是易于使用的同步降壓 DC/DC 轉換器系列，專為堅固耐用的汽車應用而設計。LM63610-Q1 可以從高達 36V 的輸入驅動高達 1A 的負載電流。該轉換器在小設計尺寸中具有高輕載效率和輸出精度。RESET 標志和精密使能等功能為廣泛的應用提供了靈活且易于使用的設計。輕負載時自動頻率折返可提高效率，同時保持嚴格的負載調節。集成消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LM63610-Q1 提供 HTSSOP 16 引腳功率封裝（帶 PowerPAD? 集成電路封裝）和 WSON 12 引腳功率封裝。
*附件：lm63610-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求
  • 輸入電壓范圍：3.5V 至 36V
  • 短最小導通時間 50ns
  • 性能好 偽隨機擴頻 兼容 CISPR 25
  • 23μA 的低工作靜態電流
  • 結溫范圍 –40°C 至 +150°C
• 高設計靈活性
  • 引腳可選 VOUT：3.3V、5V、可調 1V 至 20V
  • 引腳與 LM63615、LM63625、LM63635（1.5A、2.5A 和 3.25A）兼容
  • 引腳可選頻率：400kHz、2.1MHz、250kHz 至 2200kHz 可調
  • 引腳可選 FPWM、AUTO、同步模式
  • TSSOP：熱增強型封裝
  • WSON：適用于空間受限的應用程序
• 小設計尺寸
  • 高度集成的設計
  • 組件數量少

參數

方框圖

1. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，環境溫度等級為-40°C至+125°C。
• ?功能安全支持?：提供文檔支持，幫助設計功能安全系統。
• ?寬輸入電壓范圍?：3.5V至36V，適用于多種汽車電源系統。
• ?高效能?：支持多種工作模式（PWM、PFM、FPWM），實現高效率和低靜態電流（23μA）。
• ?高設計靈活性?：
  • 可選輸出電壓：3.3V、5V或1V至20V可調。
  • 可選開關頻率：400kHz、2.1MHz或250kHz至2200kHz可調。
  • 支持多種工作模式選擇（FPWM、AUTO、同步模式）。
• ?小尺寸封裝?：提供HTSSOP（16引腳）和WSON（12引腳）封裝選項。

2. 應用領域

• ?汽車信息娛樂系統?：提供穩定的電源供應。
• ?汽車車身電子和照明?：滿足汽車內部電子設備和照明的電源需求。
• ? 高級駕駛輔助系統（ADAS） ?：為ADAS傳感器和控制器提供高效電源。

3. 描述

LM63610-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，能夠提供高達1A的負載電流。該轉換器具有高效率和輸出精度，適用于多種汽車電源系統。它集成了多種保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和短路保護（打嗝模式），確保系統的可靠運行。

4. 封裝與尺寸

• ?HTSSOP封裝?：5.00mm × 6.4mm（包括引腳）
• ?WSON封裝?：3.00mm × 3.00mm（包括引腳）

5. 引腳配置與功能

• ?SW?：開關節點，連接至電感器。
• ?BOOT?：自舉電容連接引腳，用于內部高側驅動。
• ?VCC?：內部5V LDO輸出，用作控制電路的供電。
• ?RT?：頻率編程輸入，用于設置開關頻率。
• ?VSEL?：輸出電壓選擇輸入，用于選擇固定輸出電壓或可調輸出電壓。
• ?SYNC/MODE?：同步/模式選擇輸入，用于同步外部時鐘或選擇工作模式。
• ?RESET?：電源良好標志輸出，指示輸出電壓狀態。
• ?FB?：反饋輸入引腳，用于輸出電壓調節。
• ?EN?：使能輸入引腳，控制轉換器的開關。

6. 電氣特性

• ?輸入電壓范圍?：3.5V至36V。
• ?輸出電壓范圍?：固定3.3V、5V或1V至20V可調。
• ?開關頻率范圍?：400kHz、2.1MHz或250kHz至2200kHz可調。
• ?效率?：高達90%（在特定條件下）。
• ?軟啟動時間?：約1.5ms。
• ?熱關斷溫度?：約163°C。

7. 功能模式

• ?PWM模式?：在重載條件下工作，提供固定開關頻率和緊密的輸出電壓調節。
• ?PFM模式?：在輕載條件下自動進入，以降低開關頻率和功耗。
• ?FPWM模式?：強制PWM模式，在整個負載范圍內保持固定開關頻率。
• ?同步模式?：與外部時鐘同步，適用于需要精確控制開關頻率的應用。

8. 應用與實施

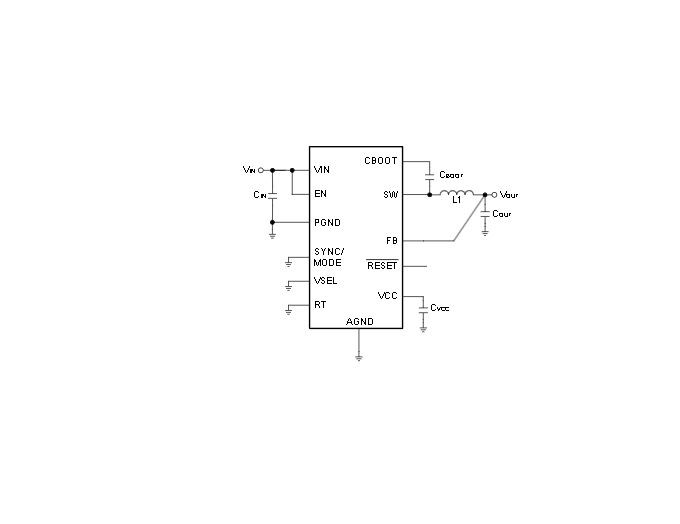

• 提供了典型應用電路和詳細的設計步驟，包括輸出電壓設置、電感器和電容器選擇等。
• 強調了布局和接地的重要性，以確保最佳性能和穩定性。
• 提供了最佳設計實踐，包括避免超出絕對最大額定值、遵循推薦的操作條件等。

9. 布局指南

• 提供了PCB布局建議，包括最小化開關電流環面積、單點接地、最小化反饋引腳走線長度等。
• 強調了熱設計的重要性，建議使用熱過孔和足夠的銅面積進行散熱。
