TPS54J060 器件是一款高效、小尺寸、同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件易于使用，外部元件數量少，適用于注重空間的電源系統。

該器件具有高性能集成 MOSFET、精確的 ±1% 900mV 基準，結溫范圍為 –40°C 至 +125°C。 具有競爭力的特性包括極少的外部元件數量、快速負載瞬態響應、精確的負載調節和線路調節、自動跳過或 FCCM 模式作、可調軟啟動控制以及不需要外部補償來支持所有陶瓷電容器設計。
*附件：tps54j060.pdf

TPS54J060 采用 14 引腳 QFN 封裝。

特性

• 2.7V 至 16V 輸入范圍，外部偏置范圍為 3.3V 至 3.6V
• 4V 至 16V 輸入范圍，無外部偏置
• 集成 MOSFET 支持 6A 連續輸出電流
• D-CAP3? 控制模式，具有快速負載階躍響應
• 支持所有陶瓷輸出電容器
• 參考電壓 900mV ±1% 容差，結溫范圍為 –40°C 至 +125°C
• 0.9V 至 5.5V 輸出電壓范圍
• 自動跳過 Eco 模式可實現高輕載效率
• 通過外部電阻器實現可編程電流限制
• 可選頻率設置（600kHz、1100kHz、2200kHz）
• 內部固定、外部可調軟啟動
• 安全的預偏置啟動能力
• 內置電路允許慢速輸出放電
• 漏極開路電源良好輸出
• OC、UV 和 OV 故障的閉鎖
• 完全符合 RoHS 標準
• 2mm × 3mm、14 引腳 HotRod? 封裝，間距為 0.5mm

參數

方框圖

1. 產品概述

• ?類型?：高頻同步降壓（Buck）轉換器
• ?輸入電壓范圍?：4V至16V（無外部偏置）；2.7V至16V（有外部偏置）
• ?輸出電流?：最大6A
• ?控制模式?：D-CAP3?控制模式，具有快速負載響應
• ?應用?：服務器和云計算點電源（POL）、寬帶、網絡、光學、無線基礎設施、工業PC、IP網絡攝像頭等

2. 主要特性

• ?高效率?：集成MOSFET，支持高達6A的連續輸出電流
• ?寬輸入電壓范圍?：支持多種輸入電壓選項
• ?快速瞬態響應?：D-CAP3?控制模式，無需外部補償網絡
• ?輸出電壓范圍?：0.9V至5.5V
• ?軟啟動?：內部固定，外部可調軟啟動
• ?多種保護特性?：過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、熱關斷等
• ?可編程特性?：通過外部電阻設置電流限制，選擇頻率和工作模式

3. 封裝與尺寸

• ?封裝類型?：2mm × 3mm，14引腳HotRod? QFN封裝，0.5mm引腳間距

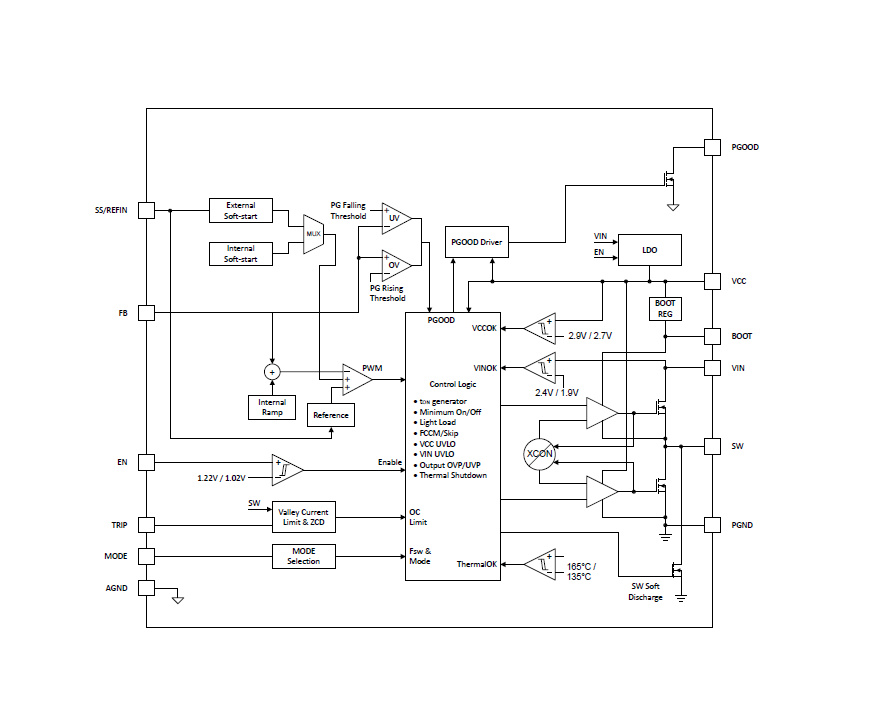

4. 功能框圖

• 包含輸入電壓(VIN)、使能(EN)、反饋(FB)、軟啟動/參考輸入(SS/REFIN)、功率好(PGOOD)、自舉(BOOT)、模式選擇(MODE)等關鍵引腳
• 內部結構包括高側和低側MOSFET、控制邏輯、誤差放大器、斜坡補償、電流限制比較器等

5. 工作模式

• ? 強制連續導通模式(FCCM) ?：適用于需要緊密控制開關頻率的應用
• ?自動跳頻Eco模式?：輕載時自動降低開關頻率，提高效率

6. 關鍵功能描述

• ?D-CAP3?控制模式?：使用內部紋波生成網絡，支持全陶瓷輸出電容，無需外部補償
• ?軟啟動與輸出電壓跟蹤?：內部固定軟啟動時間，外部電容可調；SS/REFIN引腳可接受外部參考電壓
• ?電流限制與過流保護?：通過外部電阻設置電流限制閾值，具有正電流限制和負電流限制功能
• ?功率好(PGOOD)輸出?：指示輸出電壓是否在目標范圍內

7. 應用與實現

• ?典型應用電路?：提供詳細的應用電路圖和設計步驟，包括輸入輸出電容選擇、電感選擇、軟啟動電容計算等
• ?布局指南?：強調低寄生電感設計，輸入輸出電容和電感應靠近IC放置，避免噪聲干擾

8. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、UVLO/VCC UVLO閾值、輸出電壓精度、負載調整率等
• ?熱特性?：提供熱關斷閾值和熱滯后信息
