1、產品概述
IDO-SOM7608-V1是一款基于瑞芯微第二代8nm高性能AIOT平臺RK3576設計的核心板，在40x60mm的小體積上集成了RK3576 SoC, PMIC，LPDDR4(X) , eMMC和UFS，通過高速B2B連接器引出RK3576的全部引腳資源。
RK3576 是一顆高性能低功耗處理器芯片，集成了 4 個 Cortex-A72 和 4 個 Cortex-A53 及獨立的NEON 協處理器；適用于 ARM PC、邊緣計算、個人移動互聯網設備及其它多媒體產品。RK3576 內置了多種功能強大的嵌入式硬件引擎，為高端應用提供了優異的性能，支持 4K@120fps 的H.265、VP9、AVS2 和 AV1 解碼器，支持 4k@60fps 的 H.264 解碼器；還支持 4K@60fps 的 H.264 和 H.265編碼器，高質量的 JPEG 編碼器/解碼器，專門的圖像預處理器和后處理器。內置 3D GPU，能夠完全兼容 OpenGL ES1.1/2.0/3.2、OpenCL 2.0 和 Vulkan 1.1。帶有 MMU 的特殊 2D硬件引擎將最大限度地提高顯示性能，并提供流暢的操作體驗。引入了新一代完全基于硬件的最大 16M 像素 ISP（圖像信號處理器），實現了多種算法加速器，如HDR、3A、CAC、3DNR、2DNR、銳化、去霧、增強、魚眼校正、伽馬校正等。內嵌的 NPU 支持 INT4/INT8/INT16/FP16/BF16/TF32 混合運算。此外，憑借其強大的兼容性，可以輕松轉換基于 TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的網絡模型。

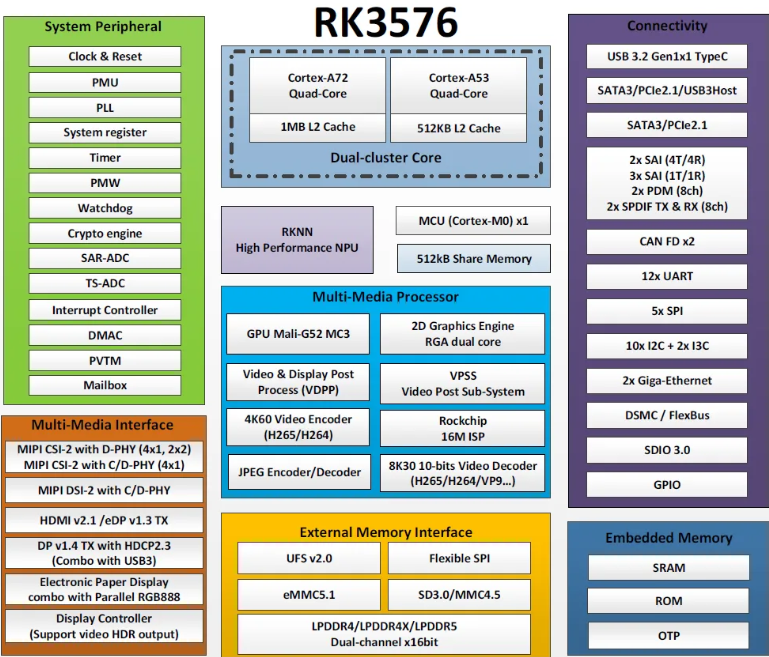

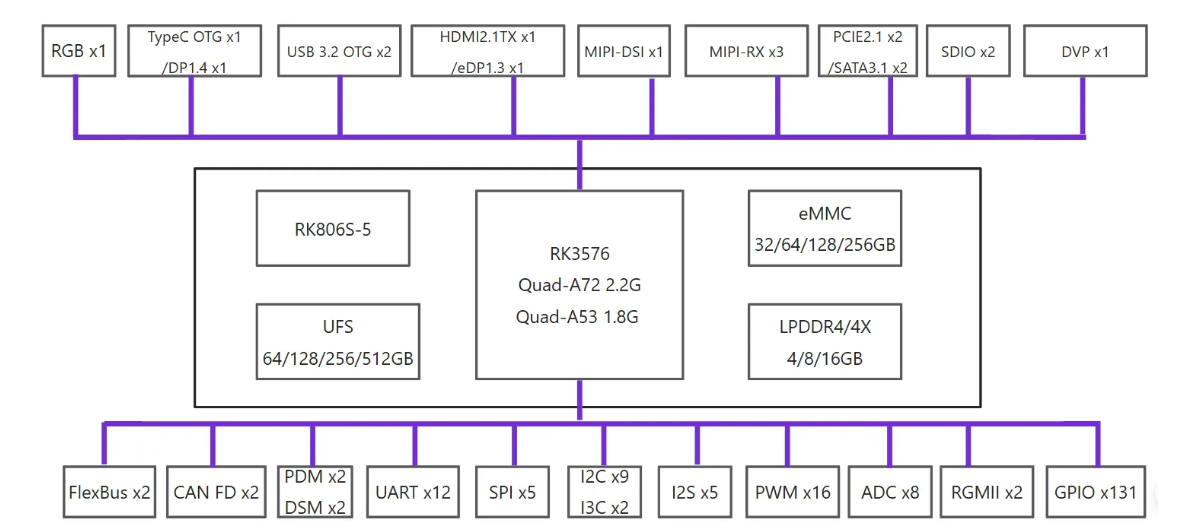

IDO-SOM7608-V1核心板進行了嚴格的電源 完整性和信號完整性仿真設計，通過各項電磁兼容、溫度沖擊、高溫高濕老化、長時間存儲壓力等測試， 穩定可靠，批量供貨。用戶僅需設計外圍電路即可快速實現項目的穩定量產，IDO-SOM7608-V1模塊邏輯框圖，如下圖所示：

1.1 產品特點
處理器采用Quad A72 + Quad A53 CPU 8nm先進制程工藝，主頻高達2.2GHz；
內置6T RKNN AI 算力；
5種屏幕顯示接口：HDMI、eDP、MIPI DSI、DP、RG；
豐富的總線接口：2×GMAC、2×CAN FD、PCIE/USB3.2、2×USB2.0、12×UART、16×PWM、5×SPI、9×I2C等；
核心板支持100%全國產。

1.2 產品圖片

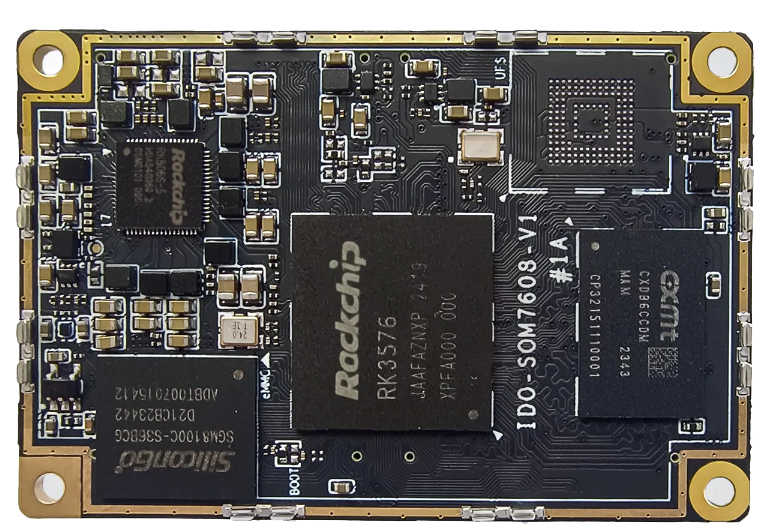

IDO-SOM7608-V1核心板正面，如下圖所示：

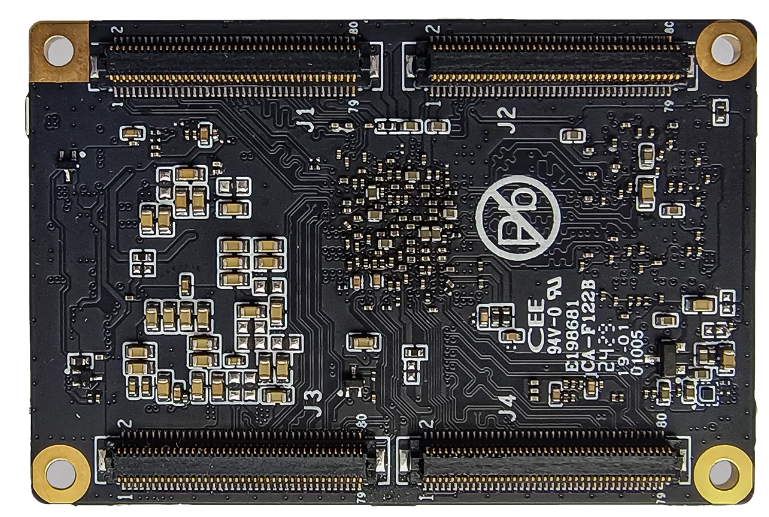

IDO-SOM7608-V1核心板背面，如下圖所示：

1.3 適用場景
IDO-SOM7608-1采用瑞芯微第二代8nm高性能AIOT平臺RK3576/RK3576J， 可廣泛應用在邊緣計算、大模型本地化、智慧商顯、云終端產品、工控主機、汽車電子等行業領域。

2、硬件參數規格
2.1 基本參數

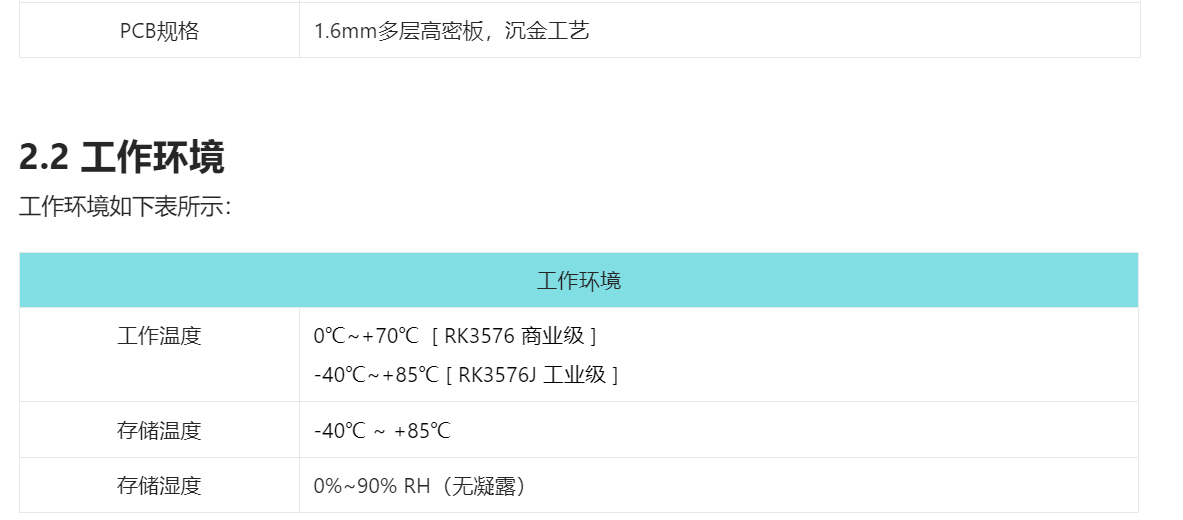

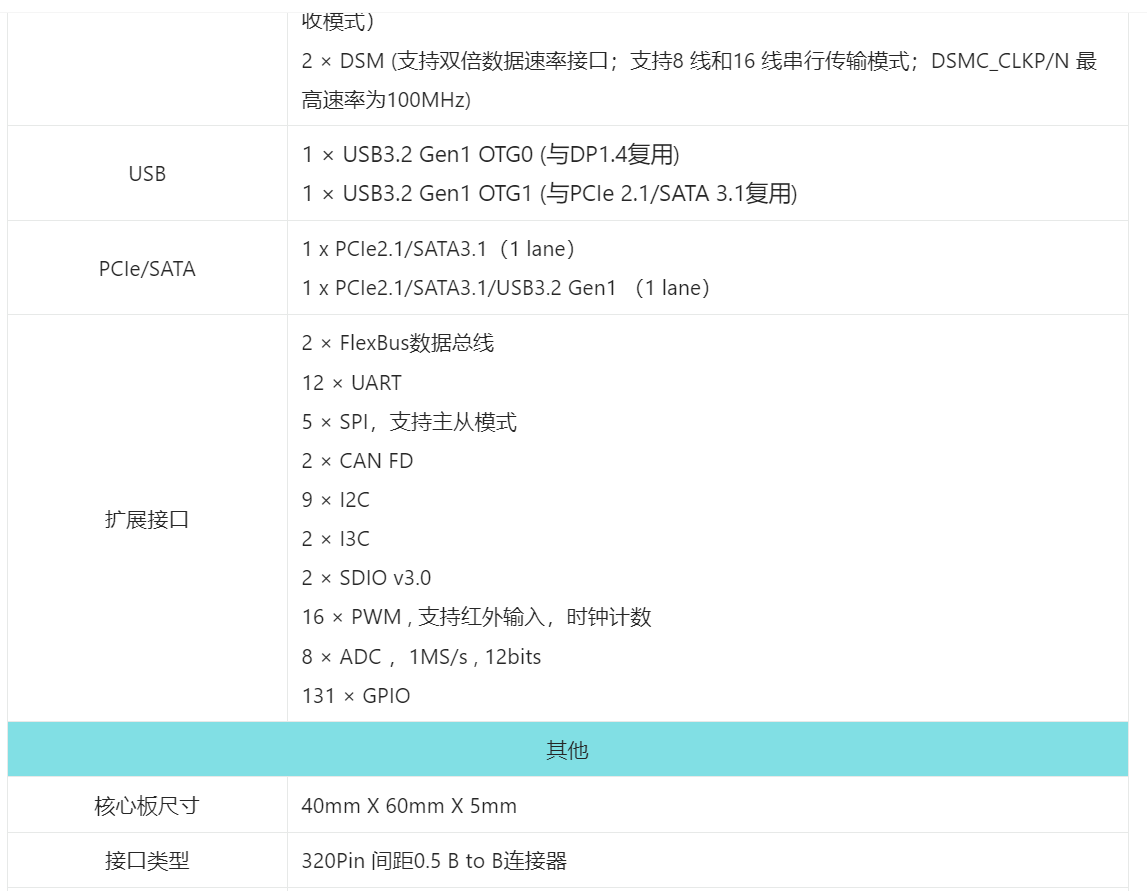

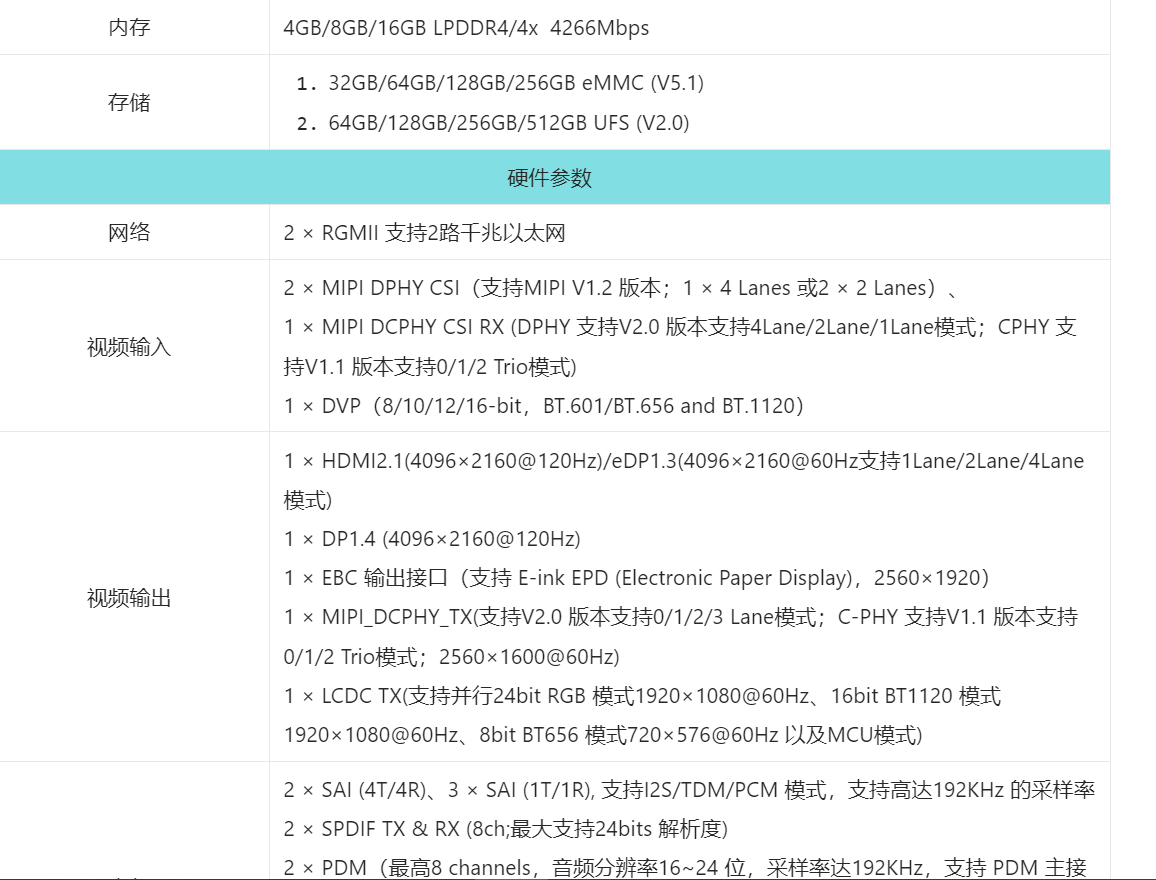

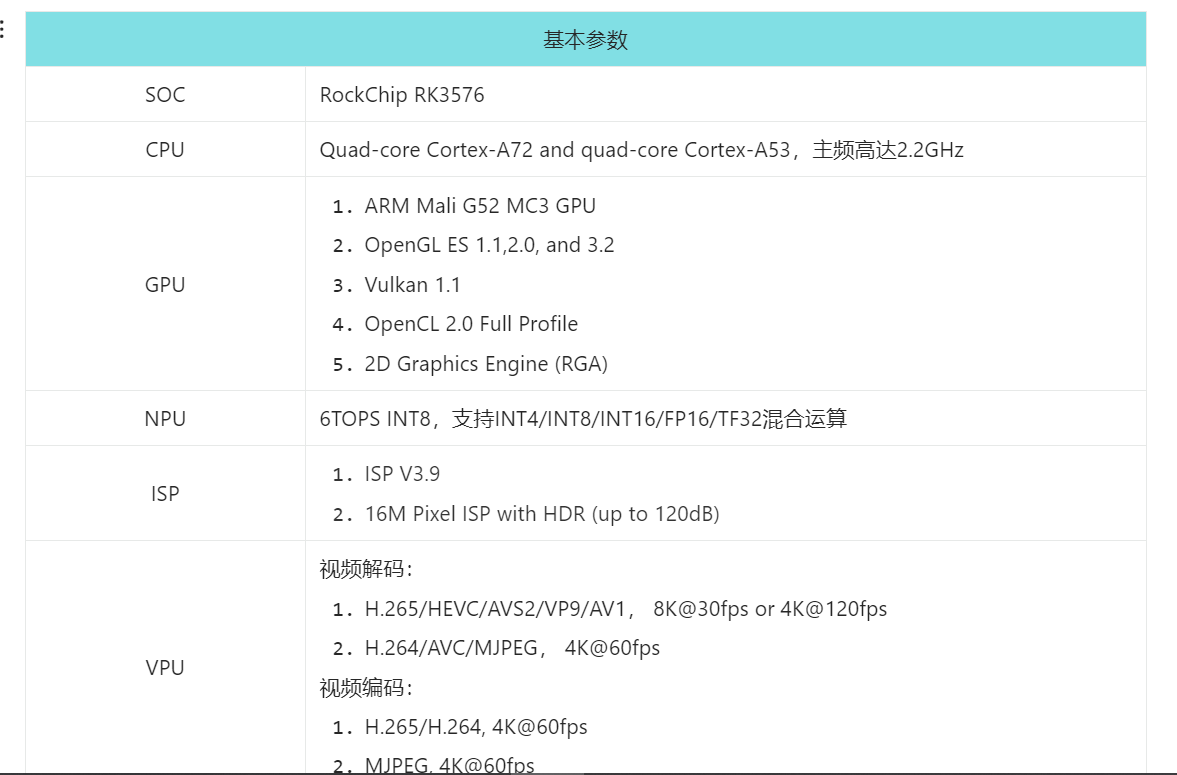

基本參數如下圖所示：

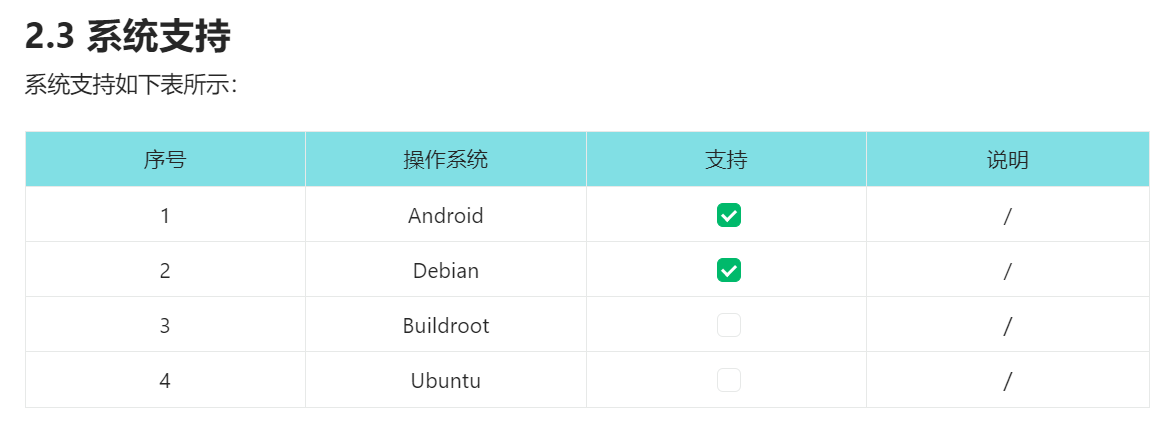

此系統支持列表僅供參考，為2025年6月12日正式固件進度，包括OpenHarmony系統也即將推出

3、PCB 尺寸和電氣參數
3.1 PCB尺寸

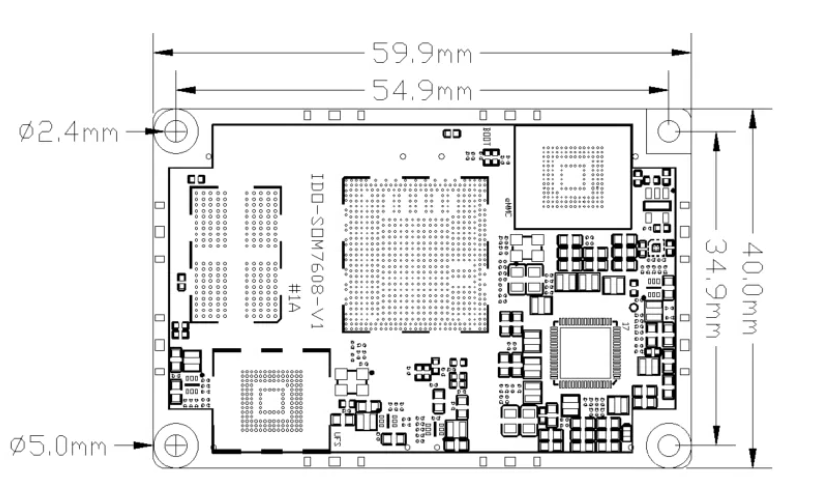

IDO-SOM7608-V1核心板正面尺寸，如下表所示

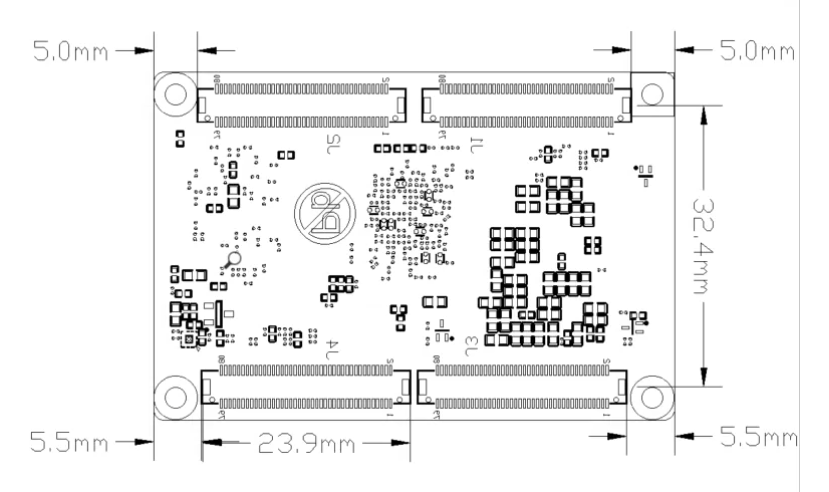

IDO-SOM7608-V1核心板背面尺寸，如下圖所示：

3.2 電氣參數

3.2.1 主電源輸入

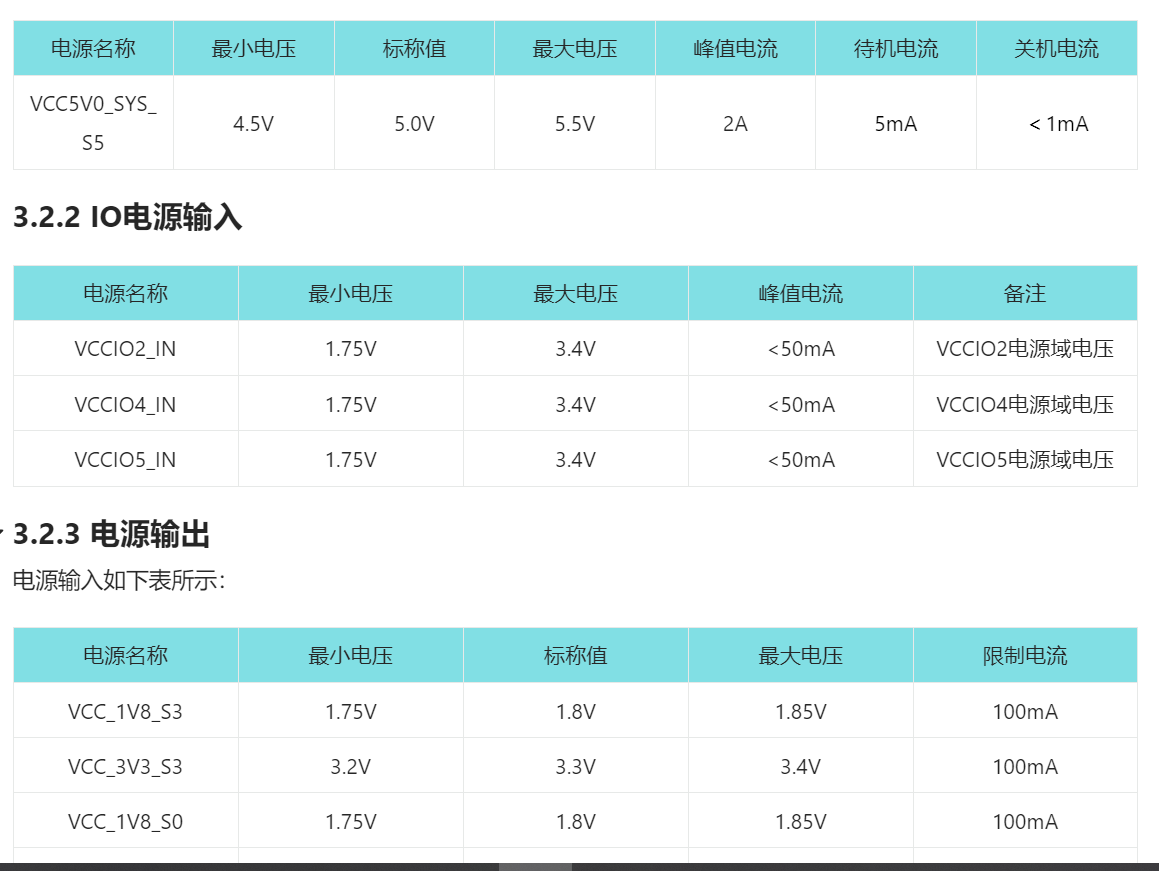

電源輸入如下表所示：

5、引腳定義說明
IDO-SOM7608-V1核心板連接器：
HCTL(華燦天祿)：
核心板連接器采用HCTL(華燦天祿)的HC-PBB12NC(3.0)-80DS-0.5V-P-03
底板連接器采用HCTL(華燦天祿)的 HC-PBB12NC(3.0)-80DP-0.5V-P-03

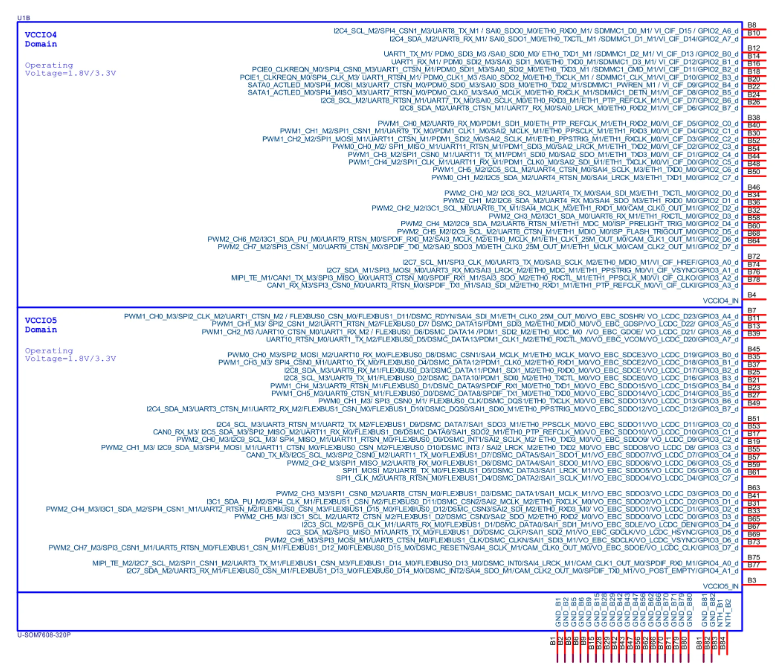

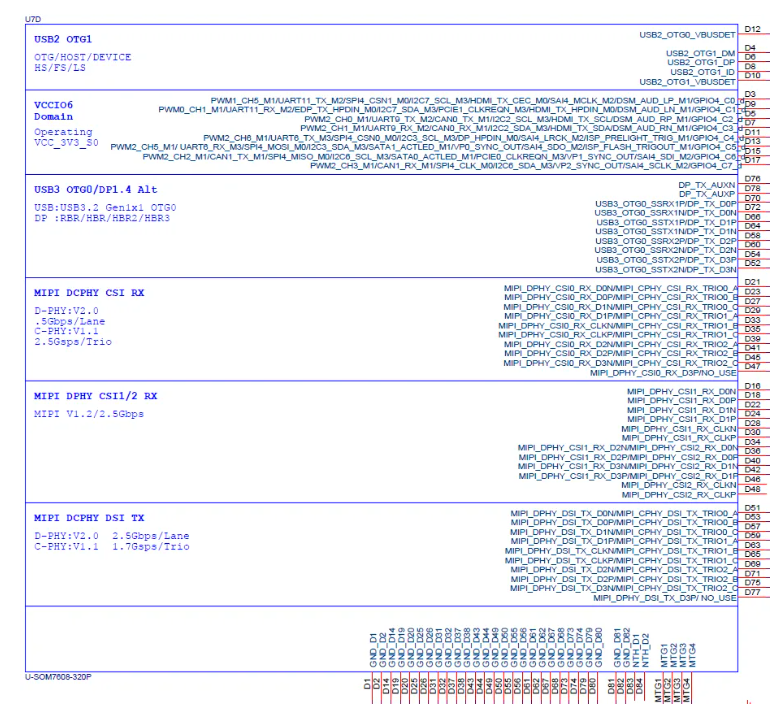

5.1 核心板引腳示意圖

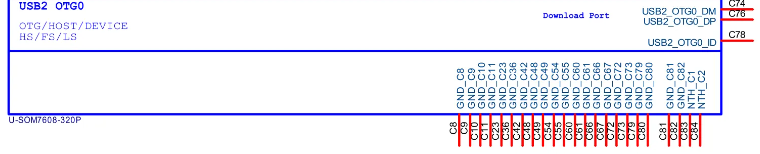

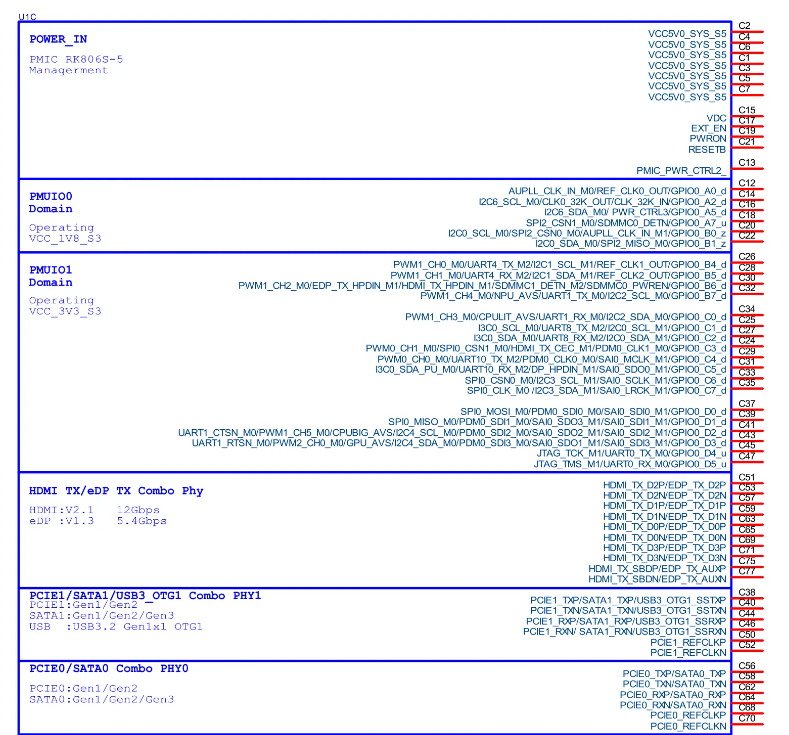

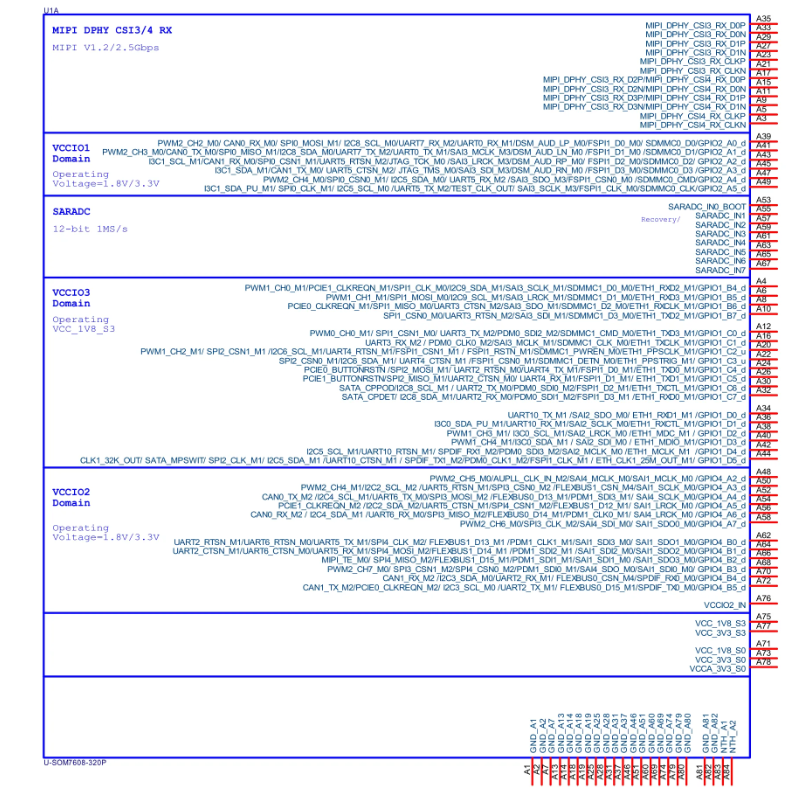

IDO-SOM7608-V1核心板J1連接器引腳定義圖

IDO-SOM7608-V1核心板J2連接器引腳定義圖

IDO-SOM7608-V1核心板J3連接器引腳定義圖

IDO-SOM7606-V1核心板J4連接器引腳定義圖
