Analog Devices Inc. LT8204全橋/雙半橋控制器可配置為四開關全橋控制器或雙路雙開關半橋控制器，以調節輸出電壓或輸出電流。LT8204提供兩種可選PWM控制方法（即峰值電流模式控制和電壓模式控制），以簡化具有不同負載類型（電感、電阻或電容性負載）的應用的環路頻率補償。

數據手冊：*附件：Analog Devices Inc. LT8204全橋，雙半橋控制器數據手冊.pdf

LT8204具有雙路雙向軌到軌精密 (200μV V OS ) 負載電流監控器、輸出電壓監控器和雙路片上16位單調數模轉換器 (DAC)。搭配串行外設接口 (SPI)，可以精確編程設定輸出電流或電壓。Analog Devices LT8204還可監控系統運行狀態，并在發生故障（例如負載連接丟失、外部MOSFET器件故障）時通過SPI接口進行報告。

特性

• 全橋或雙半橋
• 雙路雙向、軌到軌精密電流監控器 (200μV V OS )
• 雙路片上16位單調DAC
• 4線SPI，具有錯誤檢測和校正功能
• 四路N溝道MOSFET 5.3V柵極驅動器
• 可配置輸出電流或電壓調節
• 可配置PWM控制方法，實現環路穩定性
• 固定開關頻率，具有SYNC和擴頻功能
• 通過SPI接口進行系統監控和故障報告
• 38引腳塑料TSSOP封裝
• 符合RoHS指令

應用

• 電磁閥和電感負載調節
• 有源或半有源衰減控制
• 熱電冷卻器 (TEC) 控制
• 振動控制

規范

• 輸入電壓范圍：5.5V至40V
• 固定開關頻率范圍：100kHz至1MHz
• 最大靜態電流：10mA（非開關），5mA（典型值）
• 待機電流：500μA（典型值）
• 關斷電流：2μA（最大值）， 1μA（典型值）
• 工作結溫范圍：-40°C至+150°C

典型應用

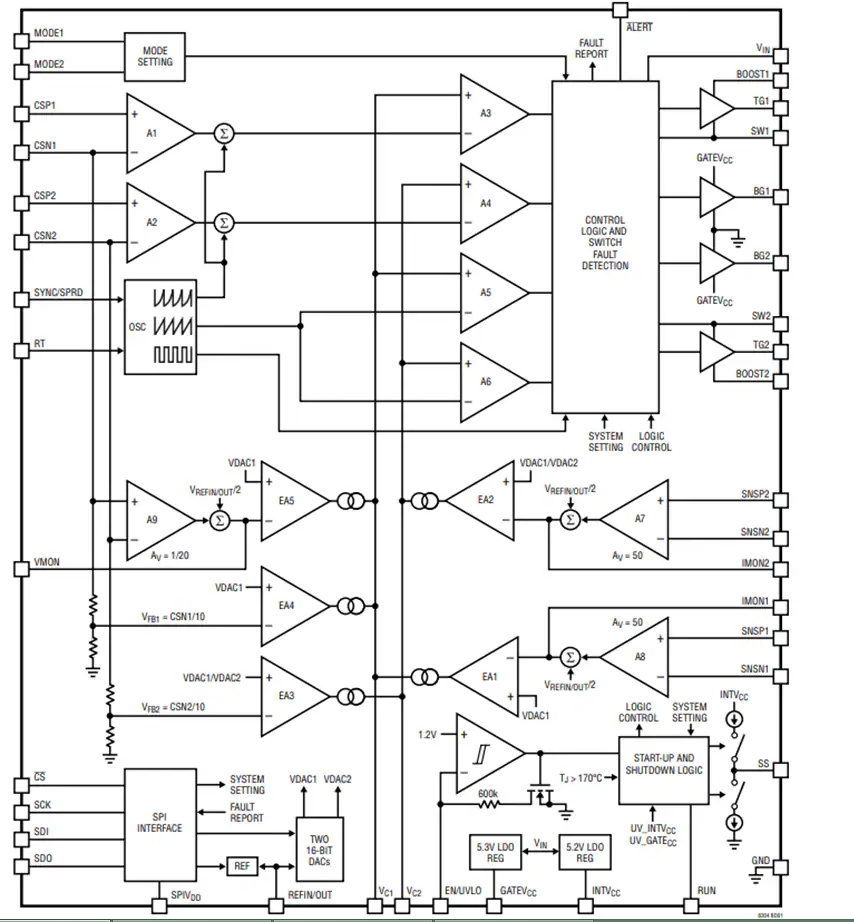

框圖
