TPS6281x-Q1 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。TPS6281x-Q1 系列基于峰值電流模式控制拓?fù)洹PS6281x-Q1 專為信息娛樂和高級駕駛員輔助系統等汽車應用而設計。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS6281x-Q1 會在輕負載時自動進入省電模式，從而在整個負載范圍內保持高效率。TPS6281x-Q1 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或形成對外部源輸出電壓的跟蹤。此功能允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。

TPS6281x-Q1 采用具有可潤濕側面的 3mm × 2mm VQFN 封裝。
*附件：tps62812-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.75 V 至 6 V
• 1 A、2 A、3 A 和 4 A 系列
• 靜態電流 15μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（PWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 - 可選
• 帶窗口比較器的電源正常輸出
• 帶可潤濕側面的封裝

參數

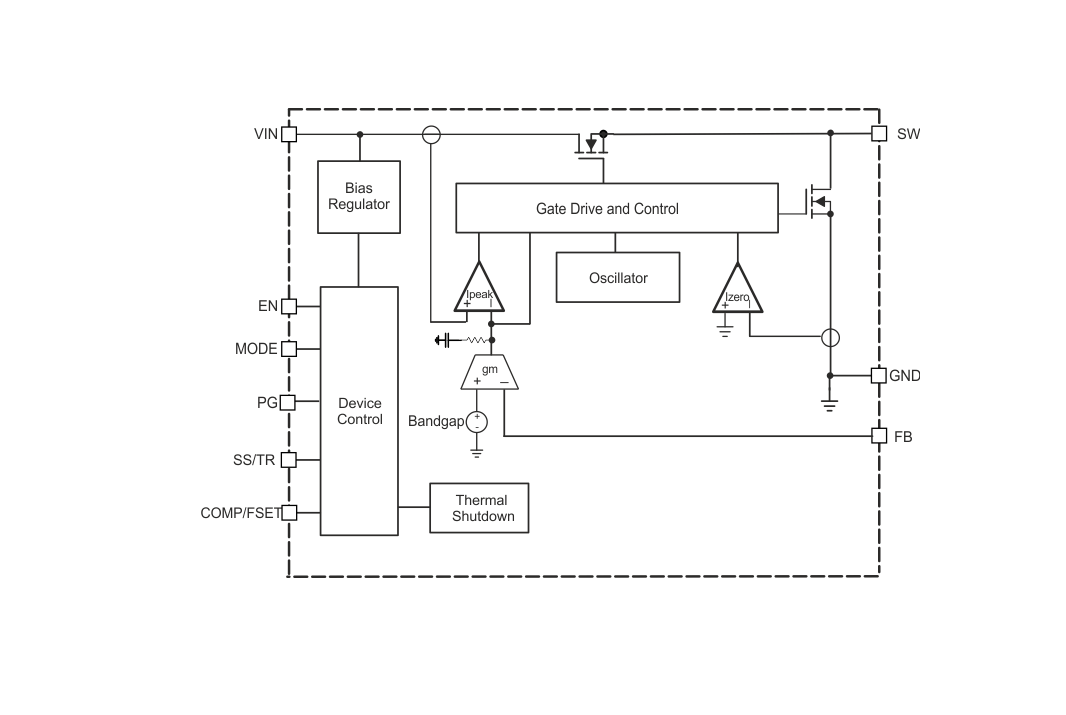

方框圖

1. 概述

TPS62812-Q1是一款A(yù)EC-Q100認證的2A同步降壓DC/DC轉換器，專為汽車應用設計，如信息娛樂系統、高級駕駛輔助系統等。該轉換器提供寬輸入電壓范圍、可調輸出電壓和頻率，以及多種保護功能和高效能。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車級應用，溫度范圍-40°C至+125°C。
• ?輸入電壓范圍?：2.75V至6V。
• ?輸出電流?：連續輸出電流高達2A。
• ?輸出電壓范圍?：0.6V至5.5V，可調，輸出電壓精度±1%（PWM模式）。
• ?開關頻率?：可調范圍1.8MHz至4MHz，可同步至外部時鐘。
• ?保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定。
• ?軟啟動?：可調軟啟動功能，限制啟動時的涌入電流。
• ?功能安全?：提供文檔支持功能安全系統設計。

3. 功能描述

• ?峰值電流模式控制?：確保穩定的輸出電壓和快速的瞬態響應。
• ?精確使能輸入?：允許用戶定義的欠壓鎖定，確保在安全電壓范圍內啟動。
• ?100%占空比模式?：在輸入電壓接近輸出電壓時提供最大輸出電壓。
• ?強制PWM或PWM/PFM模式?：根據負載自動調整，以優化效率。
• ?電源良好輸出?：帶窗口比較器的電源良好輸出，用于監控輸出電壓狀態。

4. 應用場景

• ?汽車信息娛樂系統?：如音頻系統、導航系統等。
• ?高級駕駛輔助系統?：如雷達、攝像頭等電子設備的電源。
• ?車載電子控制單元?：需要穩定、高效電源的各種ECU。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?組件選擇?：提供詳細的電感、電容等組件選擇指南，以確保穩定性和效率。
• ?布局建議?：給出PCB布局建議，減少電磁干擾并提高熱性能。
• ?熱設計?：討論熱管理策略，包括散熱路徑和結溫限制。

6. 文檔和支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：在線工具，用于定制電源設計。
• ?應用報告?：包含實際應用的設計示例和測試結果。
• ?社區支持?：TI E2E?在線社區提供技術支持和設計幫助。

7. 封裝和訂單信息

• ?封裝類型?：3mm x 2mm VQFN封裝，帶濕側翼，適合高密度PCB布局。
• ?訂單信息?：提供部件號、封裝類型和引腳配置等詳細信息，方便訂購。

TPS62812-Q1以其高性能、靈活性和可靠性，成為汽車應用中廣泛使用的電源管理解決方案。
