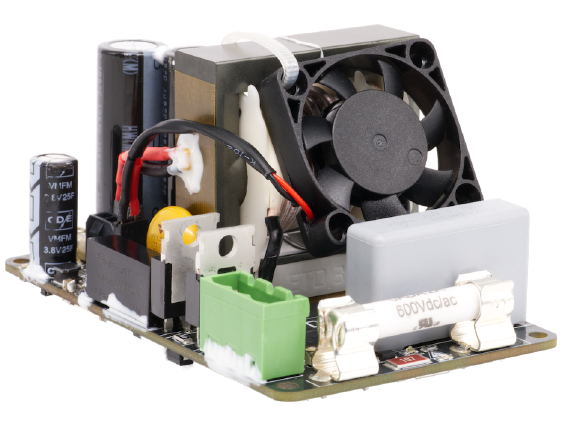

“這是一款信用卡大小的DC/DC轉換器，可將 600 伏電壓轉換為 24 伏電壓，具有節能、低成本和節省空間的特點。”

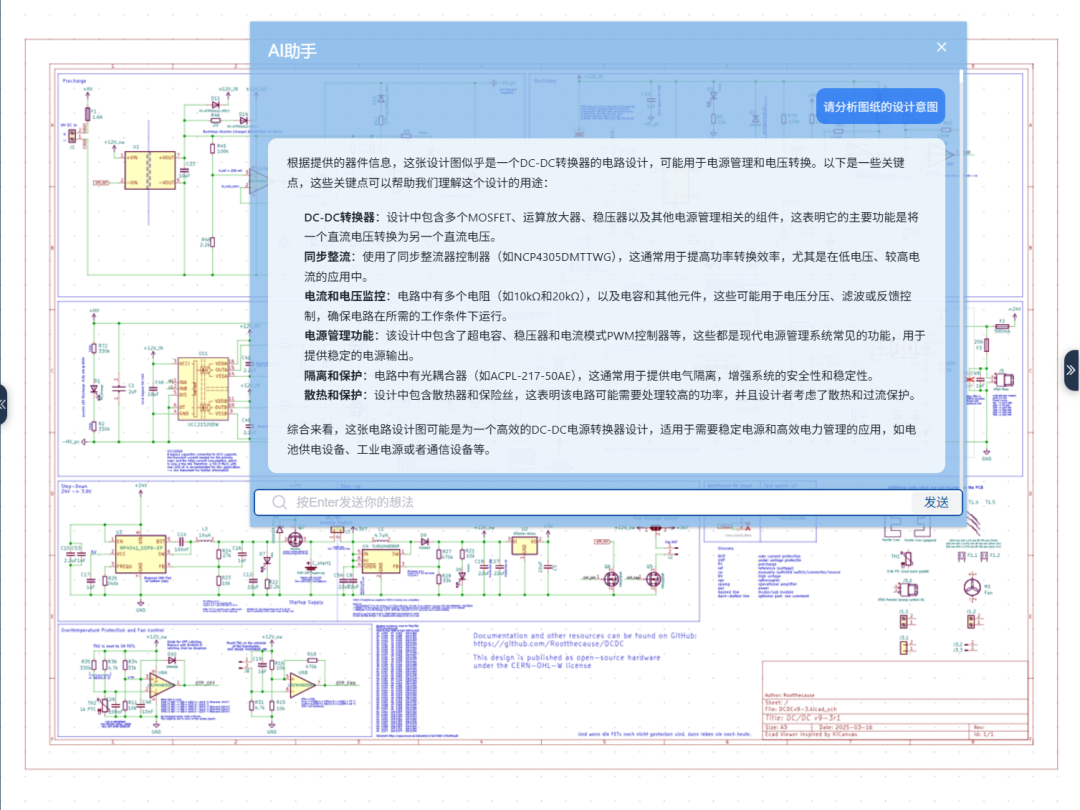

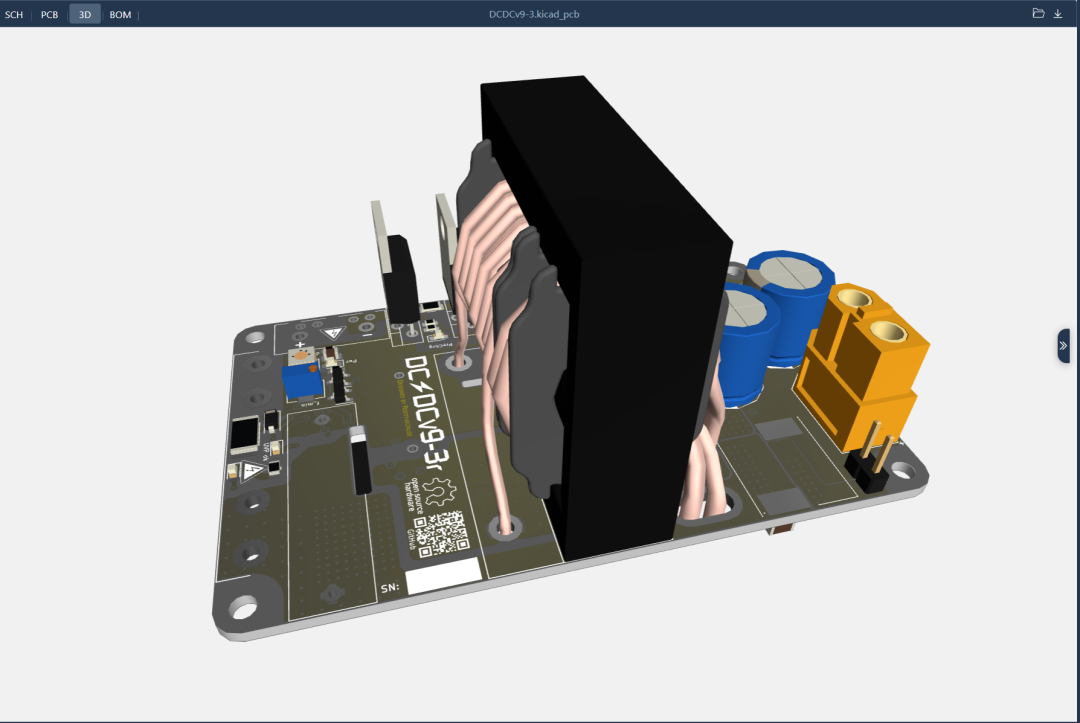

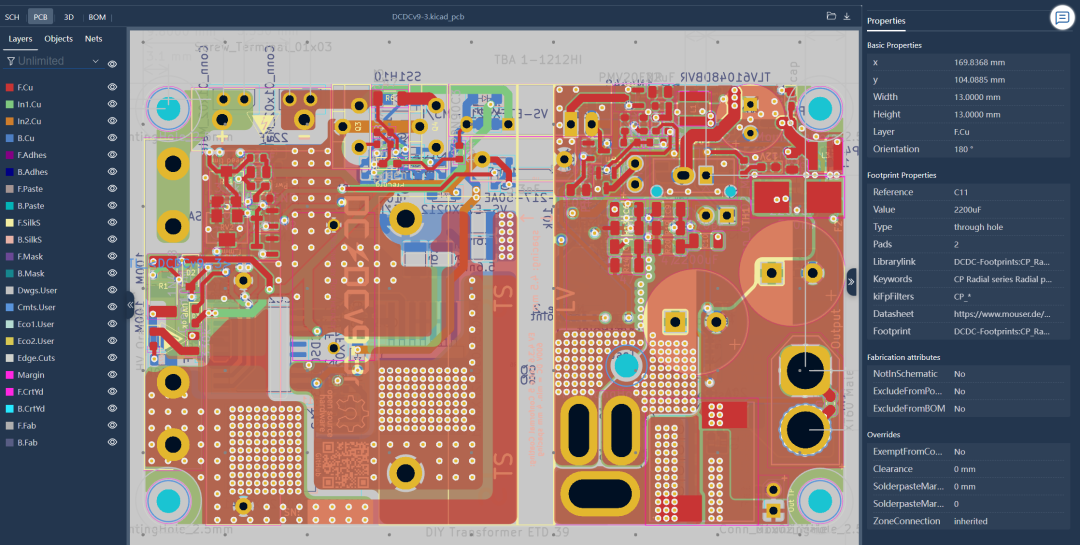

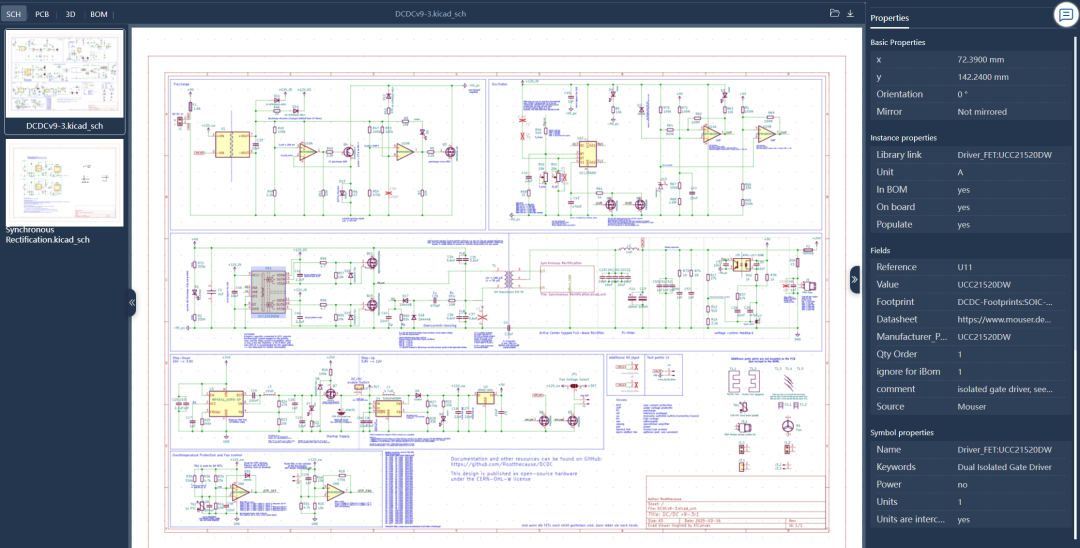

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”)： https://www.eda.cn/ecadViewer/viewerPage?xmlId=6862868e-eef6-4328-849a-17334b4813c3&fileZip=%2Fdata%2Fdesign%2Fdemo%2F6862868e-eef6-4328-849a-17334b4813c3.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節：

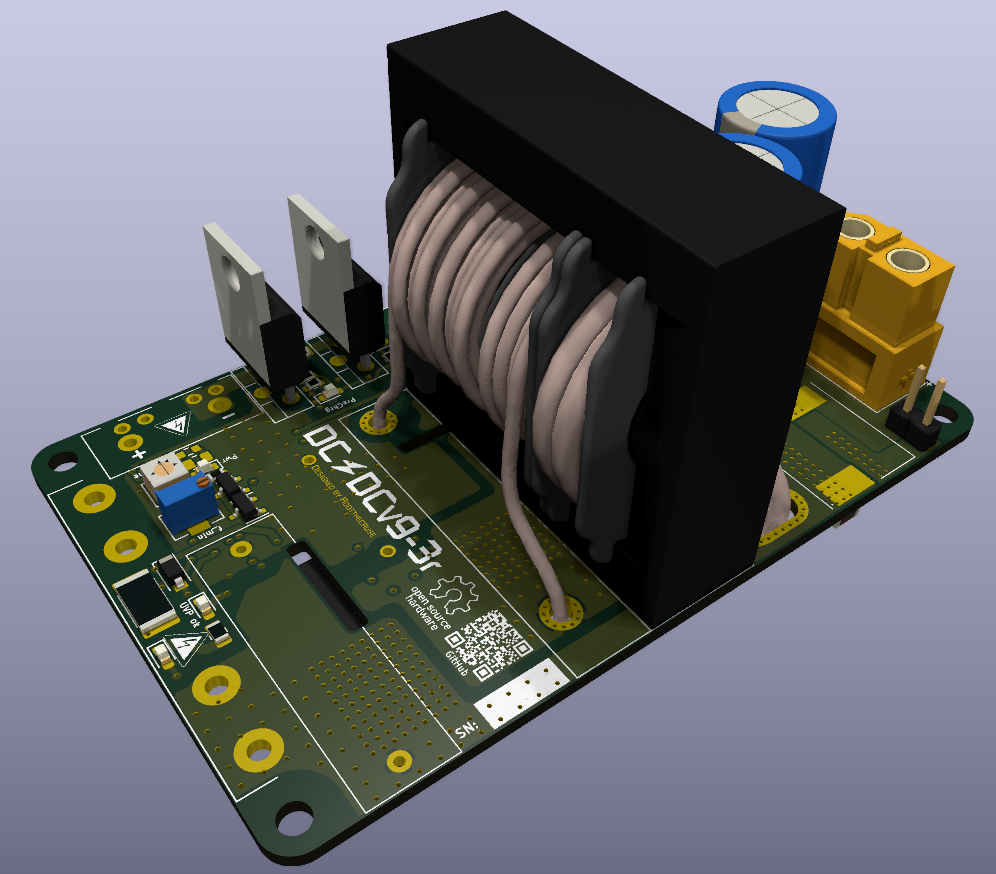

概覽 DCDCv9-3 是一款電氣隔離型 DC/DC 轉換器，設計用于將200 V 至 600 V高電壓轉換為24 V低壓，最大連續輸出功率達500 W。其重量僅167 克、尺寸與信用卡相當（85.6 x 54 mm），適用于從高壓電池為車載低壓系統供電的汽車工業場景。通過90 kHz 至 200 kHz 動態工作頻率與諧振 LLC 軟開關拓撲設計，該轉換器可在不同負載下實現最高96.9% 效率，同時滿足電磁兼容性（EMI）要求。定制版本支持12 V 至 48 V輸出調節。

功能與規格

輸出功率范圍

輸入電壓 400 V–600 V：750 W（60秒峰值）、600 W（180秒峰值）、500 W（連續）

輸入電壓 200 V：最大 300 W

輸入電壓 300 V：最大 500 W

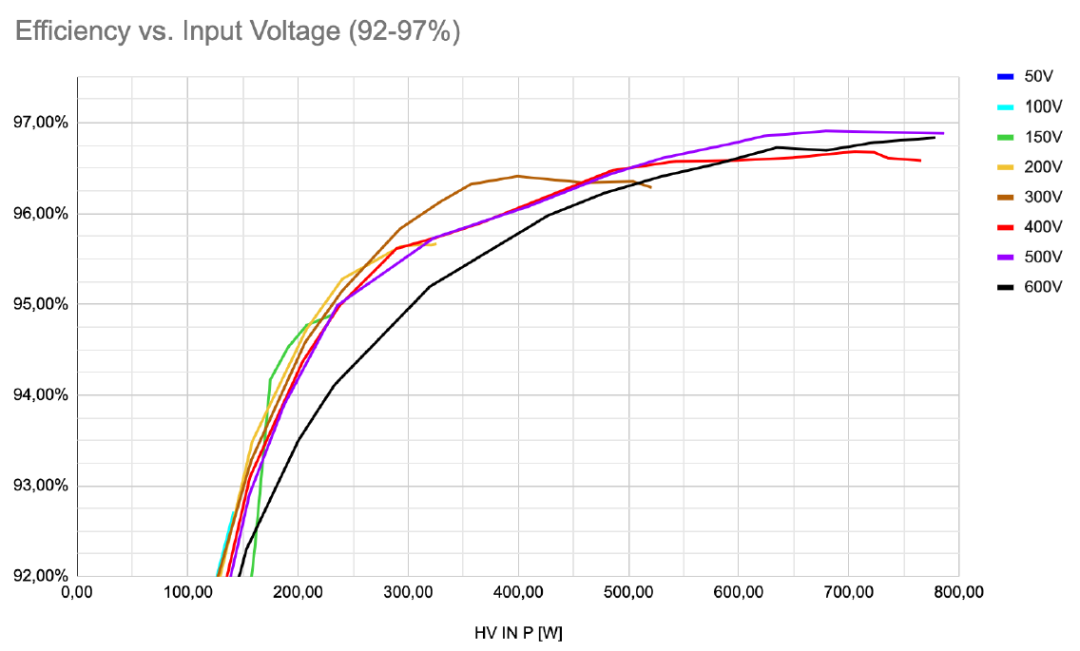

高效能設計

500 V 輸入電壓、500 W 負載時效率高達96.9%

采用NCP4305AMTTWG 有源整流方案

多重保護機制

欠壓/過壓/過流保護

空載功耗低至7 W–9 W

固態預充電電路集成

低功耗與高可靠性

待機漏電流僅75 nA（600 V 輸入）

自充電啟動電容與電氣隔離使能引腳

UCC25600 LLC 控制器（高性價比）

UCC21520 柵極驅動芯片（4 A/6 A 驅動能力）

機械與安全標準

可選背面連接器（PCB 板載安裝）

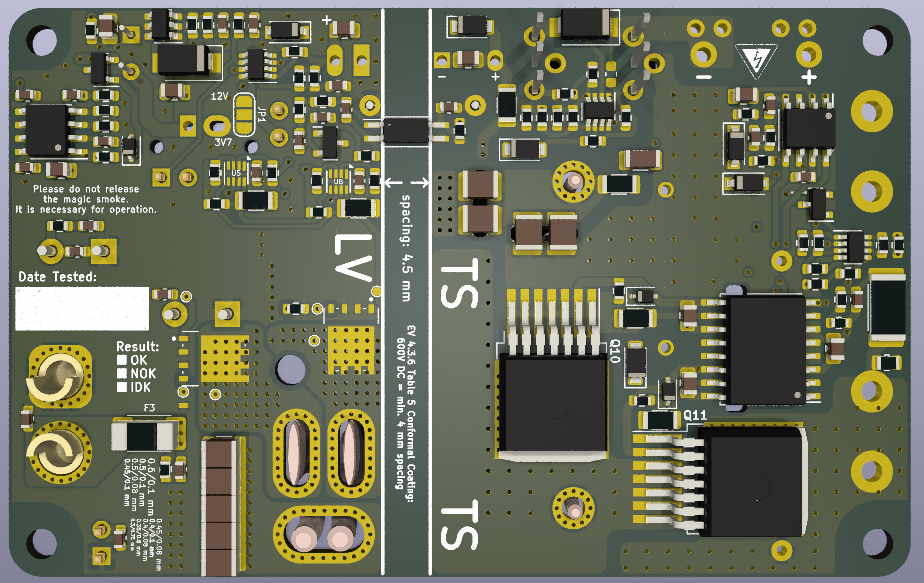

最小電氣間隙4.5 mm（符合EV 4.3.6 規范，敷形涂層下 600 V DC 需 ≥4 mm 間距）

通過FSG-Rules 2025認證

應用場景

400V/600V 電池供電電動汽車的低壓系統電源

CV臺式電源（實驗室及工業測試場景）

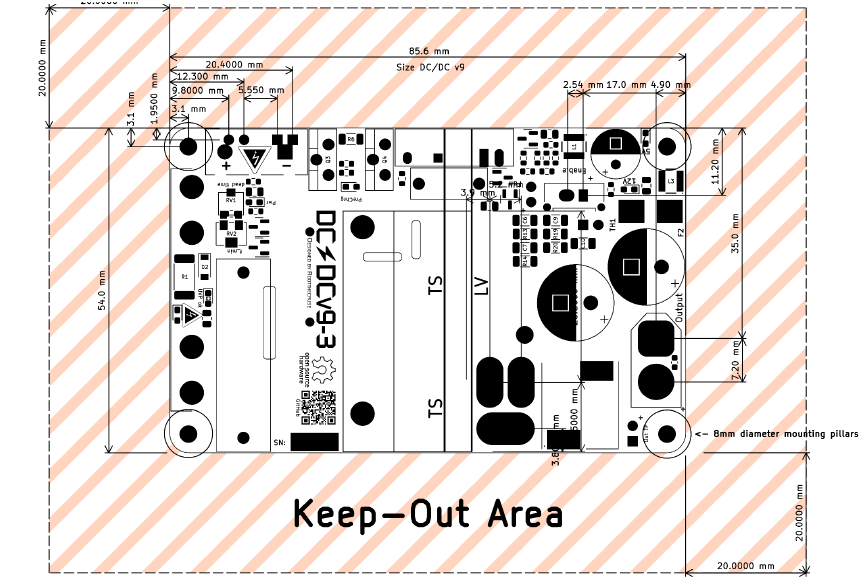

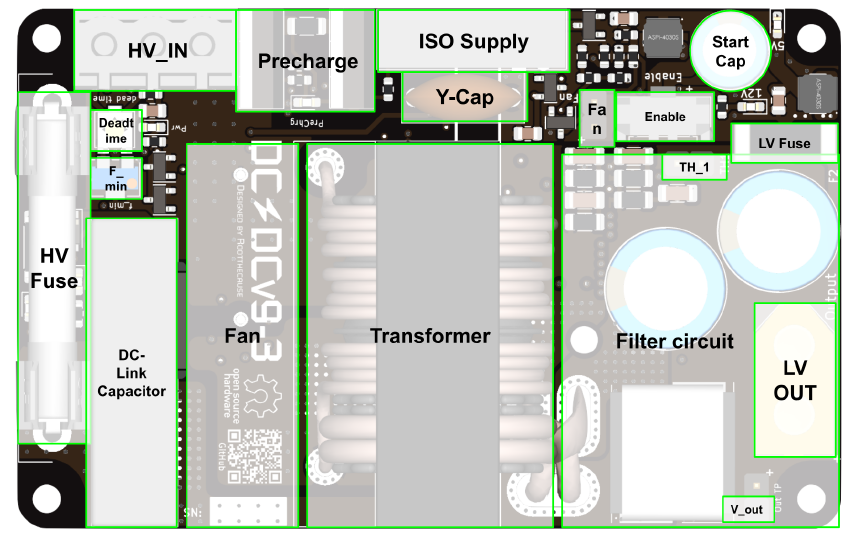

結構安裝

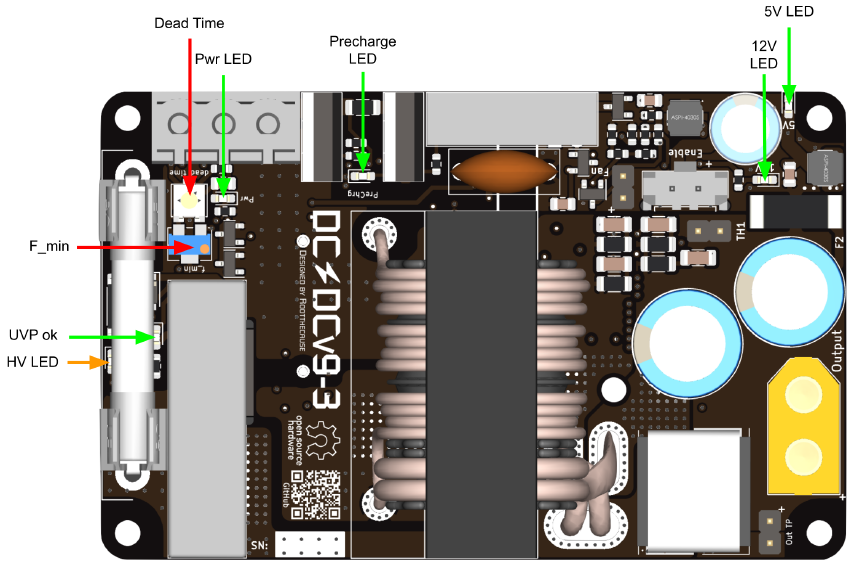

用戶界面

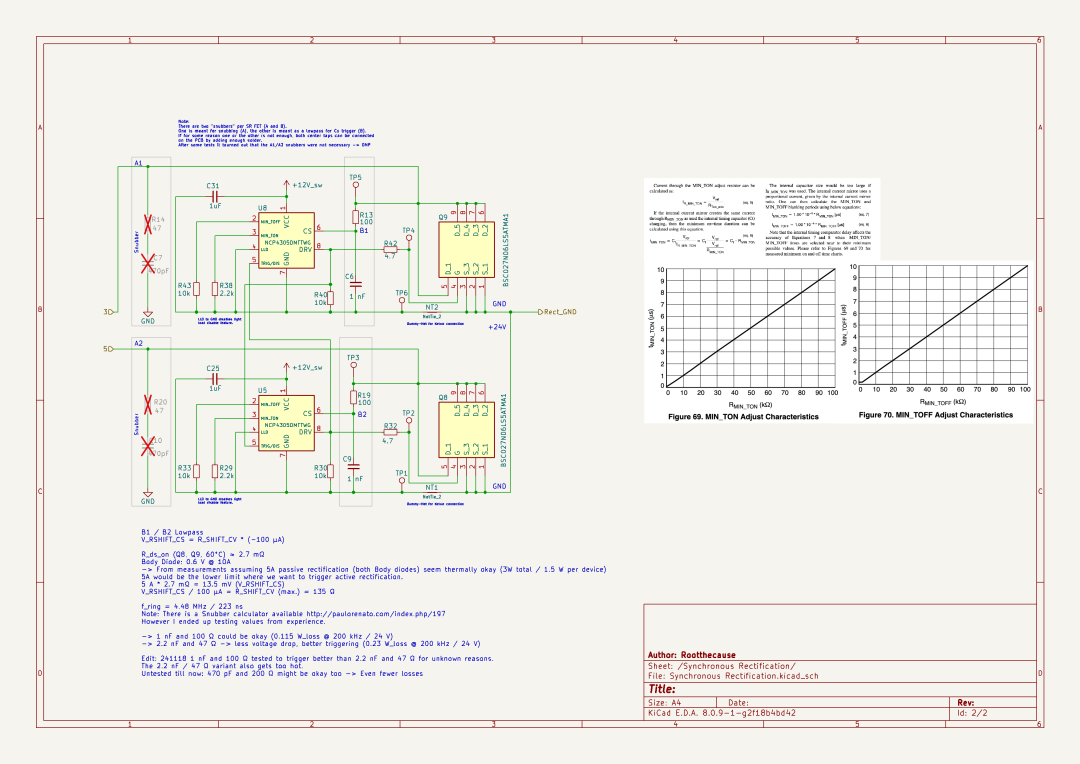

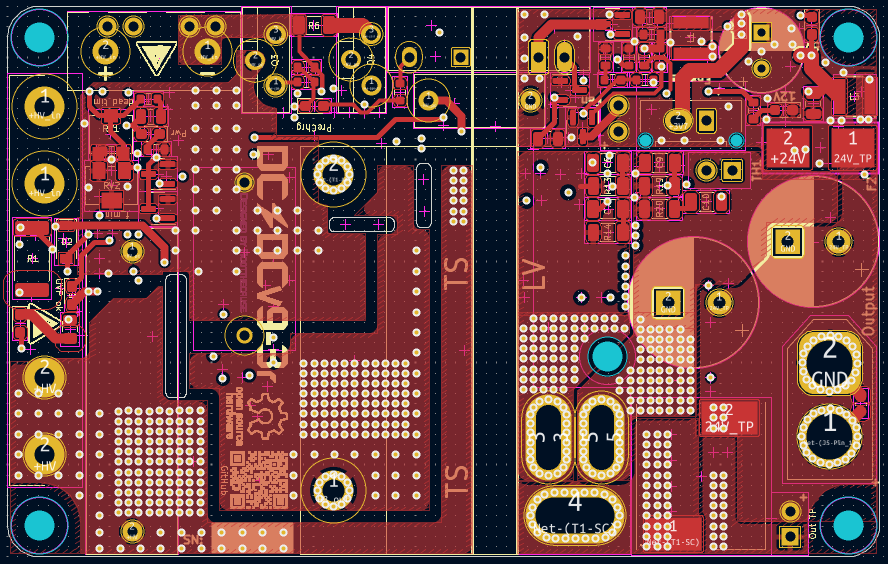

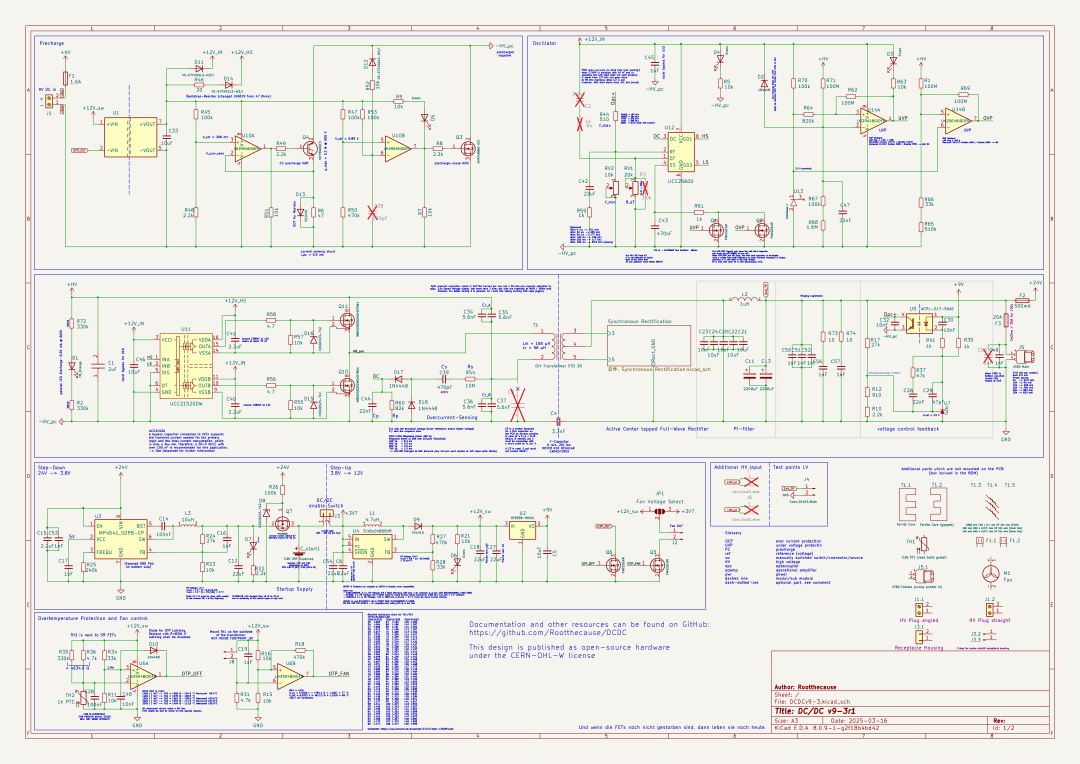

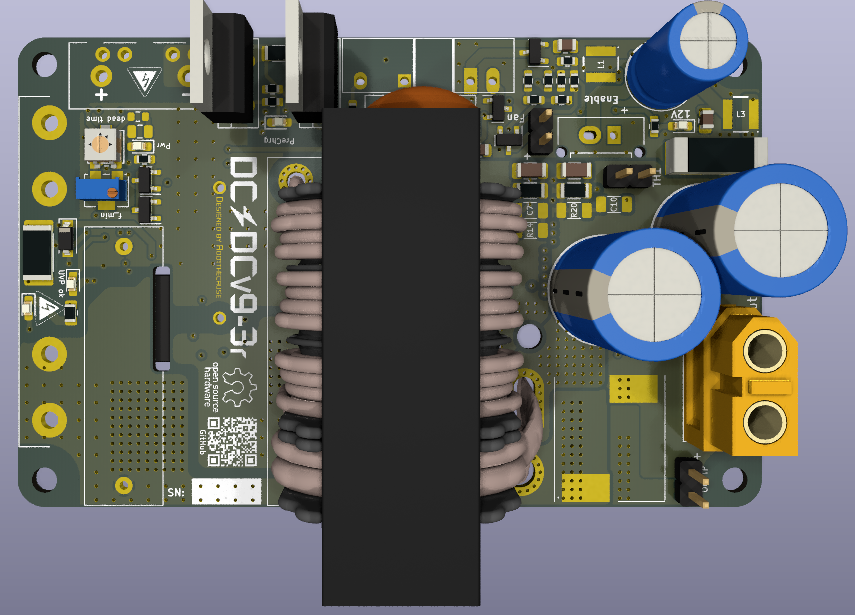

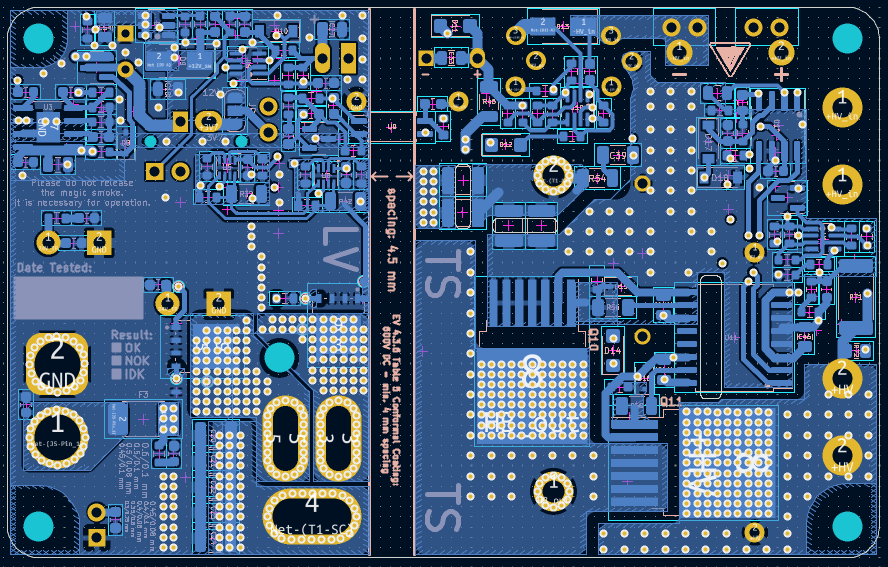

原理圖 & PCB

License CERN-OHL-W-2.0

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/Rootthecause/DCDC

Baidu 下載：
