TPS6281x-Q1 是引腳對引腳 1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。TPS6281x-Q1 系列基于峰值電流模式控制拓撲。TPS6281x-Q1 專為信息娛樂和高級駕駛員輔助系統等汽車應用而設計。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節，也可以與相同頻率范圍內的外部時鐘同步。在 PWM/PFM 模式下，TPS6281x-Q1 會在輕負載時自動進入省電模式，從而在整個負載范圍內保持高效率。TPS6281x-Q1 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許設置啟動時間或形成對外部源輸出電壓的跟蹤。此功能允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。
*附件：tps62813-q1.pdf

TPS6281x-Q1 采用具有可潤濕側面的 3mm × 2mm VQFN 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.75 V 至 6 V
• 1 A、2 A、3 A 和 4 A 系列
• 靜態電流 15μA（典型值）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 輸出電壓精度 ±1%（PWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8 MHz 至 4 MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 擴頻時鐘 - 可選
• 帶窗口比較器的電源正常輸出
• 帶可潤濕側面的封裝

參數

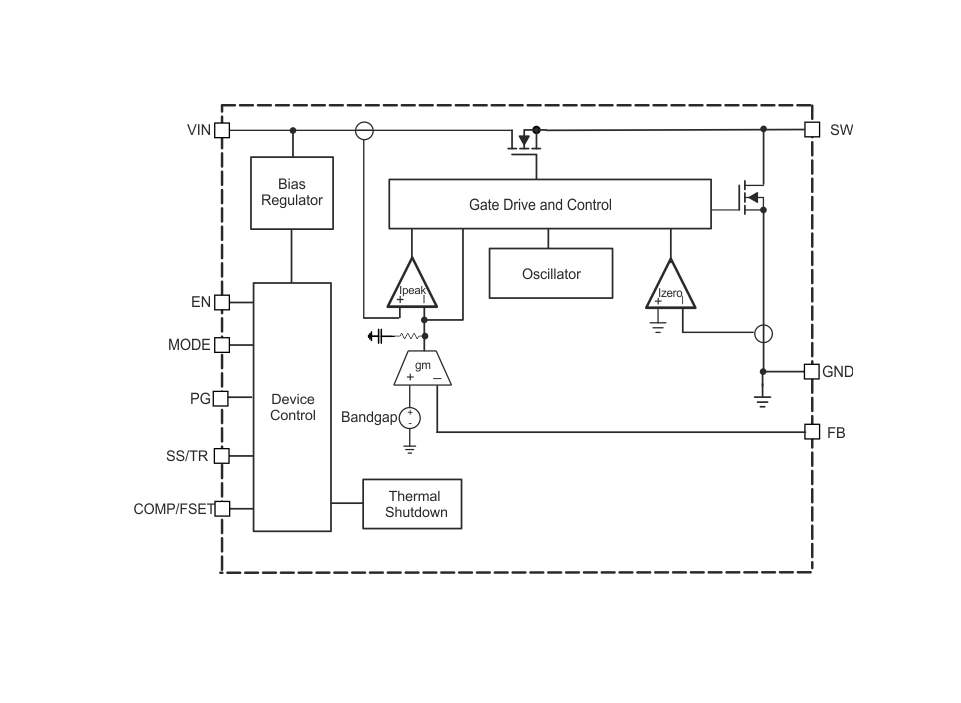

方框圖

1. 概述

TPS62813-Q1是一款針對汽車應用設計的可調頻率同步降壓DC/DC轉換器，提供1A、2A、3A和4A的輸出電流版本。該轉換器基于峰值電流模式控制拓撲，具有高效率、易于使用和功能安全等特點，適用于信息娛樂系統、高級駕駛輔助系統等汽車應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級為-40°C至+125°C。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：2.75V至6V。
• ?可調輸出電壓?：范圍從0.6V至5.5V，輸出電壓精度為±1%（PWM操作）。
• ?高效率?：采用PWM/PFM模式，在輕載時自動進入省電模式。
• ?低靜態電流?：典型值為15μA。
• ?軟啟動/跟蹤?：通過SS/TR引腳實現軟啟動和輸出電壓跟蹤功能。
• ?多種保護功能?：包括過溫保護、短路保護和折返電流限制等。

3. 功能描述

• ?精確使能輸入?：允許用戶定義的欠壓鎖定和精確的時序控制。
• ?可調開關頻率?：范圍從1.8MHz至4MHz，支持外部同步。
• ?100%占空比模式?：在輸入電壓接近輸出電壓時，保持高效率。
• ?輸出放電功能?：在關斷時確保輸出電壓快速放電至接近0V。
• ?擴展頻譜時鐘?：可選功能，減少電磁干擾。

4. 應用場景

• ?信息娛樂系統?：如車載音響、導航和顯示系統等。
• ?高級駕駛輔助系統?：如雷達、攝像頭和傳感器電源。
• ?可重構儀表集群?：提供靈活且高效的電源管理。
• ?遙測控制單元?：確保關鍵控制組件的可靠供電。

5. 設計指南

• ?輸出電壓編程?：通過電阻分壓器連接到FB引腳來設置輸出電壓。
• ?外部組件選擇?：提供詳細的電感、電容和電阻選擇指南，以確保穩定性和效率。
• ?PCB布局?：推薦布局和布線指南，以減少電磁干擾和提高熱性能。

6. 文檔和支持

• ?數據手冊?：包含詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：在線工具，用于定制電源設計。
• ?技術支持?：TI E2E?在線社區提供技術支持和設計幫助。

7. 封裝和訂單信息

• ?封裝類型?：3mm×2mm VQFN封裝，具有濕側翼，便于焊接。
• ?訂單信息?：提供多種輸出電流版本和可選功能（如擴展頻譜時鐘）的部件號，方便訂購。

TPS62813-Q1系列轉換器以其高效率、寬輸入電壓范圍和功能安全等特點，成為汽車應用中理想的電源管理解決方案。
