一、概述
D2545是一塊頻率、占空比可調的脈沖控制電路?？赏ㄟ^調節外接的電阻和電容大小來控制輸出頻率和占空比，達到控制電機轉速的作用。
D2545采用DIP8、SOP8封裝形式封裝。

二、主要特點

電源電壓范圍寬

占空比可調

靜態功耗小抗干擾能力強

三、應用

直流有刷風扇調速

電動工具調速

噴霧機

暖風機

調光護眼燈

四、引腳信息

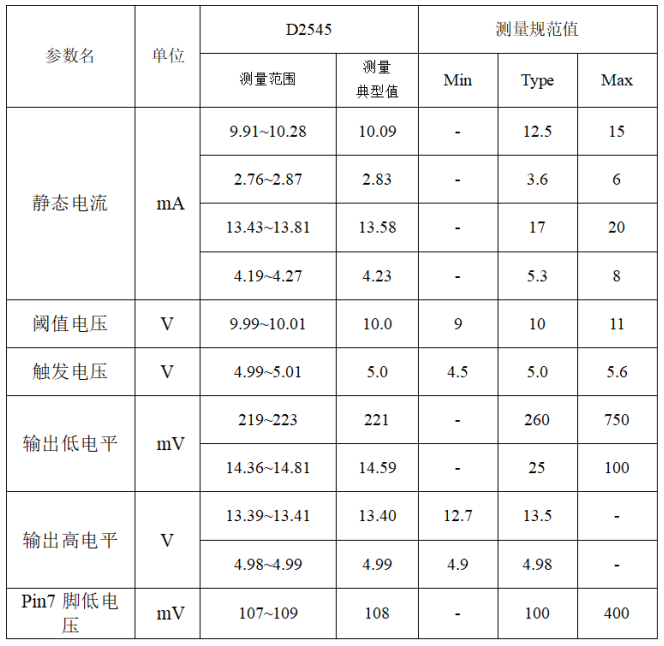

五、基本電參數測試

六、參考設計

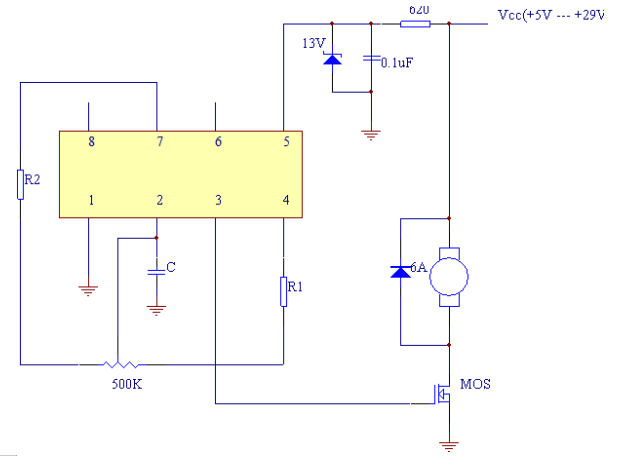

01應用圖

（1）500K可變電阻劃到R1端，調節R1，為使起步占空比在3%，需使R1=20KΩ；為使起步占空比在40%，需使R1=450KΩ。

（2）500K可變電阻劃到R2端，調節R2，為使起步占空比在100%，須使R2=0Ω；為使起步占空比在50%，需使R2=520KΩ。

（3）當R1=20KΩ，R2=180KΩ，調節500K可變電阻，使占空比為50%。則當C=1690PF時，輸出頻率為1KHZ；當C=56PF時，輸出頻率為25KHZ。

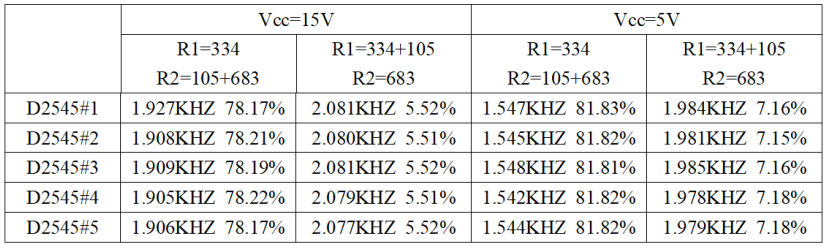

02頻率與占空比

(當PIN2電容=0.47nF，PIN2到PIN7電阻為R2，PIN2到PIN4電阻為R1)
