TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列，具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓?fù)洌商峁┛焖偎矐B(tài)響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V，具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。

TPS6282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個在強制 PWM 中運行，保持連續導通模式，以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，提供最高功率密度設計。
*附件：tps62827.pdf

特性

• 可用作集成電感器電源模塊：TPSM82821、TPSM82822 和 TPSM82823
• DCS-Control 拓?fù)?/li>
• 1% 反饋或輸出電壓精度（全溫度范圍）
• 效率高達 97%
• 26mΩ 和 25mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 2.2MHz 開關頻率
• 0.6V 至 4V 可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 用于 CCM作的強制 PWM 版本

參數

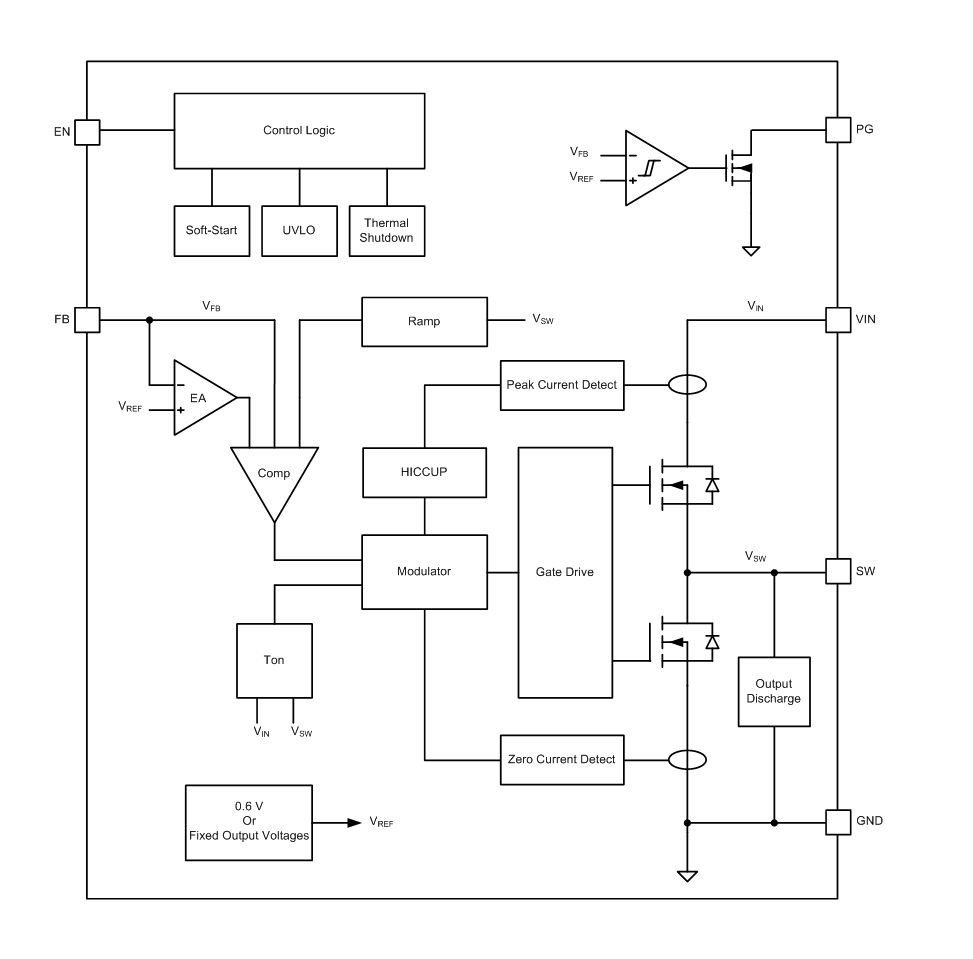

方框圖

1. 產品概述

TPS62827是一款高效率、易于使用的同步降壓DC/DC轉換器，專為2.4V至5.5V的輸入電壓范圍設計，提供1A至4A的可調輸出電流，并具有1%的輸出電壓精度。該轉換器基于DCS-Control拓?fù)浣Y(jié)構，內部集成26mΩ和25mΩ的功率MOSFET，支持高達97%的效率。TPS62827適用于固態硬盤、便攜式電子設備、網絡攝像頭等多種應用。

2. 主要特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電流?：1A至4A可調。
• ?輸出電壓精度?：1%（全溫度范圍）。
• ?高效率?：高達97%，內部集成低導通電阻的MOSFET。
• ?快速瞬態響應?：基于DCS-Control拓?fù)浣Y(jié)構，提供快速負載瞬態調節。
• ?低靜態電流?：僅4μA，有助于延長系統電池續航時間。
• ?多種保護功能?：包括熱關斷保護、打嗝式短路保護等。
• ?靈活的工作模式?：支持PWM模式和自動進入的省電模式（PSM），以維持輕載下的高效率。
• ?小封裝?：采用6引腳1.5mm x 1.5mm的QFN封裝，提供高功率密度設計。

3. 功能描述

• ?DCS-Control拓?fù)?/strong>?：結合自適應恒定導通時間控制和穩定的開關頻率，實現優異的電壓調節和快速瞬態響應。
• ?PWM與PSM模式?：在重載條件下以PWM模式工作，輕載時自動進入PSM模式，以降低開關頻率并保持高效率。
• ?軟啟動?：內置軟啟動電路，避免啟動時產生過大的浪涌電流。
• ?輸出放電?：在關斷時通過SW引腳主動放電輸出電容，確保快速放電至安全電壓。
• ?電源良好輸出?：提供電源良好信號，便于系統監控和管理。

4. 應用場景

• ?固態硬盤?：提供高效、穩定的電源供應。
• ?便攜式電子設備?：如智能手機、平板電腦等，需要長電池續航和高效率電源管理。
• ?網絡攝像頭?：為攝像頭提供穩定的電源，同時支持快速啟動和瞬態響應。
• ?工業PC?：在需要高可靠性和高效率電源管理的工業應用中使用。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?電感選擇?：根據應用需求選擇合適的電感值，以優化效率和瞬態響應。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，以減小輸出紋波電壓。
• ?布局與布線?：遵循推薦的布局和布線指南，以減少電磁干擾和熱損耗。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：支持使用TI的WEBENCH? Power Designer進行自定義設計和優化。
• ?技術支持?：通過TI的E2E?在線社區獲取技術支持和社區資源。
