傳統沙漏作為計時工具，雖具備儀式感，但存在功能單一、無法實時調整具體定時等局限性。

應客戶需求，納祥科技推出了結合LED顯示、重力感應、低功耗等技術的電子沙漏計時器方案，實現傳統沙漏的美學與現代電子設備的實用性統一。

方案概述

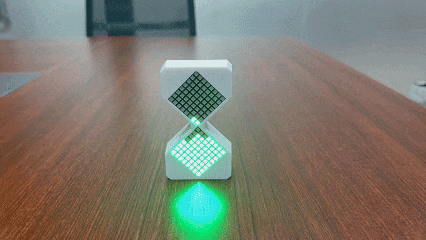

本方案集計時、照明、裝飾于一體，融合重力感應，采用三軸加速度計自動識別翻轉動作，觸發沙漏計時；通過8×8 LED點陣動態模擬沙粒流動效果，流速隨時間加速，還原真實沙漏視覺體驗。

方案集成了主控MCU、重力感應模塊、LED驅動、電源管理、PWM調光等關鍵組件，支持無限計時模式與30分鐘內計時模式，兼具節能與實用性。

方案原理

本方案通過硬件與軟件協同設計，實現智能化計時與動態顯示功能。

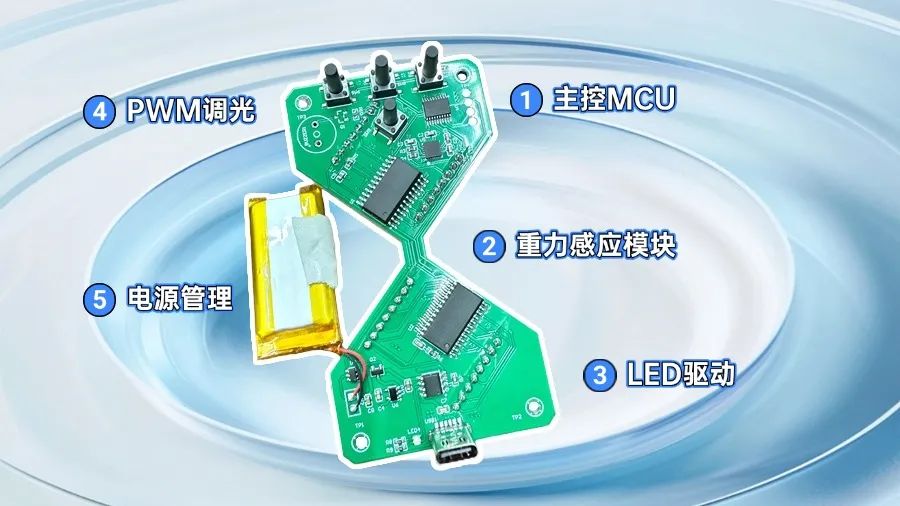

（1）硬件設計

① 主控系統：低功耗MCU，處理傳感器數據、LED驅動、觸控響應

② 重力感應模塊：加速度計檢測沙漏翻轉動作，觸發計時邏輯

③ LED驅動模塊：64顆LED組成8×8點陣，動態掃描模擬沙流

④ 電源管理模塊：鋰電池+充電IC，支持Type-C口，充插兩用

⑤ 交互模塊：按鈕開機、調節計時與亮度

（2）軟件邏輯與算法

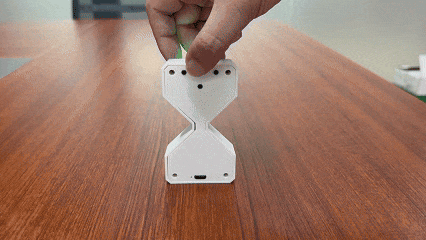

① 翻轉檢測：識別沙漏傾斜角度并啟動計時，傾斜角度＜45°停止計時

② 亮度調節：按鈕切換PWM占空比，共15檔亮度調節

方案演示

我們將以方案的2種計時模式，為大家展示本方案——

（1）無限計時模式

按model鍵至屏幕顯示∞，再按一次；沙漏計時結束后，將自動重新計時

（2）30分鐘內計時模式

① 按擊model、＋、﹣進入時間設置；選定時間后再按model鍵，開始計時

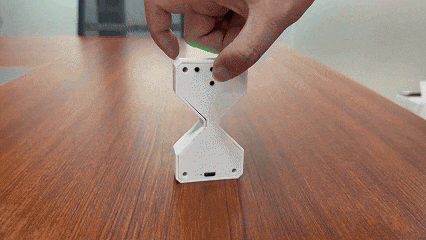

② 計時結束后，倒置沙漏可重復計時

方案總結

本方案通過模塊化設計（硬件+軟件+算法）實現傳統沙漏的智能化升級，兼具實用性、美觀性和低成本潛力，可以替代傳統沙漏、小夜燈、計時器，適用于柔光伴睡、起夜照明、會議計時、時間管理、停電應急等多種場景中。
