      Analog Devices Inc. ADL6337射頻放大器數據手冊

      科技觀察員 ? 2025-06-16 09:21 ? 次閱讀

      Analog Devices ADL6337射頻放大器是一款單通道、高線性度發射可變增益放大器（VGA），適用于射頻DAC、收發器和SoC至功率放大器接口。該放大器為傳輸路徑提供高度集成的射頻VGA解決方案。ADL6337放大器具有線性度和性能優化功能，可改變兩種類型的偏置電流模塊IREF和IP3。該放大器是一款集成射頻平衡變壓器，可配置為差分輸入、單端輸出。 單端輸出可實現500MHz至5200MHz頻率范圍內的高性能射頻能力。ADL6337放大器非常適合用于FDD/TDD寬帶和通信系統中的2G/3G/4G/長期演進（LTE）技術。

      數據手冊：*附件：Analog Devices Inc. ADL6337射頻放大器數據手冊.pdf

      特性

      • 單通道，高線性傳輸VGA，用于射頻DAC、收發器和SoC到功率放大器接口
      • 5V單電源
      • 多種型號涵蓋500MHz至5200MHz頻率范圍
      • ADL6337-A放大器的工作頻率范圍為500MHz至1000MHz
      • 功率增益：37.4dB
      • OIP3：42.0dBm
      • OIP2：50dBm
      • 噪聲系數：3.7dB
      • OP1dB：26.1dBm
      • RF DSA衰減范圍：15.5dB，步進分辨率為0.5dB
      • 50Ω/100Ω差分輸入和50Ω單端輸出
      • 通過3/4線SPI完全可編程
      • 32引腳5mm x 5mm LFCSP

      應用

      • FDD/TDD寬帶中的2G/3G/4G/長期演進(LTE)
      • 通信系統

      框圖

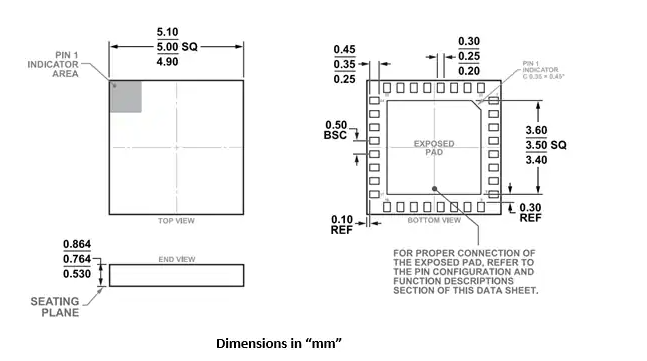

      機械圖紙
