TPS563240 是一款簡單易用的 3A 同步降壓穩壓器，采用 SOT-23 封裝。峰值瞬態輸出電流可達 3.5 A。

這些器件經過優化，以最少的外部元件數量運行，并經過優化以實現低待機電流。

該開關穩壓器采用 D-CAP3 模式控制，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。
*附件：tps563240.pdf

TPS563240 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS563240在輕負載條件下將 Fsw 保持在 25kHz 以上。TPS563240 采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 集成了 70mΩ 和 30mΩ FET 的 3A 轉換器，支持 3.5A 瞬態
• 具有快速瞬態響應的 D-CAP3? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.6 V 至 7 V
• 輕負載運行期間的脈沖跳躍模式，開關頻率不低于 25kHz
• 1.4MHz 開關頻率
• 低關斷電流小于 10 μA
• 1% 反饋電壓精度 （25 oC）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.7 ms

參數

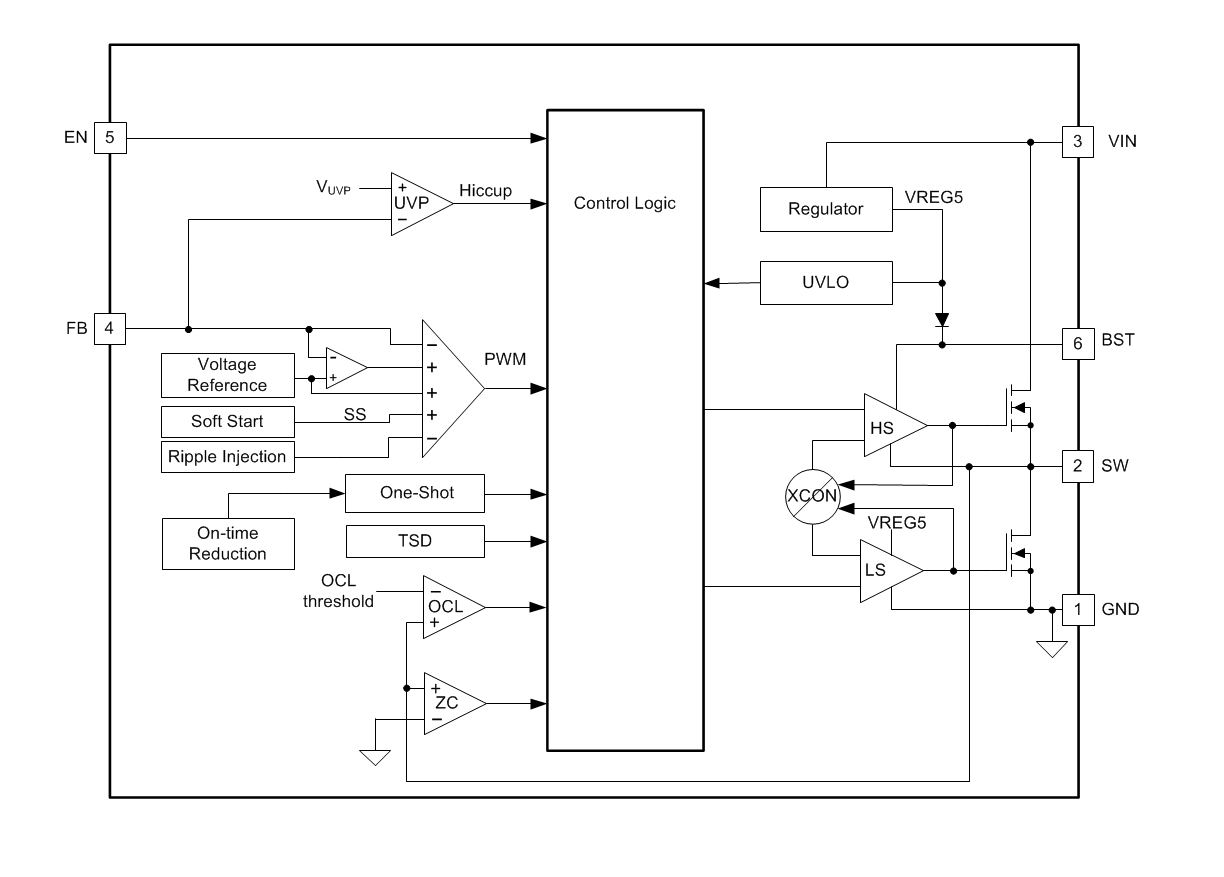

方框圖

1. 產品概述

• ?型號?：TPS563240
• ?類型?：3-A 同步降壓電壓調節器
• ?特點?：集成70 mΩ和30 mΩ FET，支持3.5-A瞬態電流；D-CAP3?模式控制，快速瞬態響應；輸入電壓范圍4.5V至17V，輸出電壓范圍0.6V至7V；1.4-MHz開關頻率；低待機電流小于10μA；1%反饋電壓精度（25°C）；具有過流保護、欠壓保護（UVP）和熱關斷（TSD）等功能。

2. 應用領域

• 電視
• 機頂盒
• 寬帶調制解調器
• 接入點網絡
• 無線路由器
• 監控系統

3. 主要特性

• ?高效率?：在輕負載和重負載條件下均能保持高效率。
• ?快速瞬態響應?：D-CAP3?模式控制提供快速瞬態響應，支持低ESR輸出電容器。
• ?輕負載模式?：采用脈沖跳變模式，在輕負載時維持高于可聽頻率的開關頻率，同時保持高效率。
• ?軟啟動?：具有固定軟啟動時間（1.7 ms），支持從預偏置輸出電壓啟動。
• ?保護機制?：包括逐周期過流限制、打嗝模式過流保護、非鎖定UVP和TSD保護。

4. 引腳配置與功能

• ?GND?：地引腳，低側功率NFET的源極，也是控制器電路的地端。
• ?SW?：開關節點，連接高側和低側NFET。
• ?VIN?：輸入電壓供應引腳，高側功率NFET的漏極。
• ?VFB?：轉換器反饋輸入，通過反饋電阻分壓器連接到輸出電壓。
• ?EN?：使能輸入控制，高電平有效，必須上拉以啟用設備。
• ?VBST?：高側NFET柵極驅動電路的供電輸入，需在VBST和SW引腳之間連接0.1μF電容器。

5. 電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：0.6V至7V
• ?開關頻率?：1.4 MHz
• ?軟啟動時間?：1.7 ms
• ?過流保護?：高側和低側FET源極電流限制
• ? 欠壓鎖定（UVLO） ?：監測內部調節器電壓，低于閾值時關閉設備
• ?熱關斷?：監測設備溫度，超過閾值（通常為160°C）時關閉設備

6. 典型應用電路

• 提供了3.3V/3A參考設計電路圖，詳細說明了輸出電壓電阻選擇、輸出濾波器選擇、輸入電容器選擇、自舉電容器選擇以及掉電電壓等設計參數和步驟。

7. 布局指南

• ?VIN和GND跡線?：應盡可能寬以減少跡線阻抗，有利于散熱。
• ?電容器放置?：輸入和輸出電容器應盡可能靠近設備，以最小化跡線阻抗。
• ?SW跡線?：應盡可能短且寬，以最小化輻射發射。
• ?反饋路徑?：應遠離高壓開關跡線，并最好有地屏蔽。

8. 包裝與訂購信息

• 提供SOT-23（DDC）封裝選項，包含6個引腳，尺寸為1.60 mm × 2.90 mm。
• 有多種訂購選項，包括不同的包裝類型和數量。
