      Analog Devices Inc. DC3117A/DC3137A LT4322演示電路數據手冊

      科技觀察員 ? 2025-06-16 09:55 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices DC3117A/DC3137A LT4322演示電路采用adi eval-ltc4286-a1z浮動高壓有源LT4322控制器整流器，適合用于需要高壓線路整流 (DC輸出高達170V) 的應用。雖然選擇為組件在60Hz頻率下優化性能，但LT4322的工作頻率高達100kHz。

      數據手冊：*附件：Analog Devices Inc. DC3117A，DC3137A LT4322演示電路數據手冊.pdf

      Analog Devices LT4322驅動N溝道MOSFET以半波整流工作，功能類似于二極管，但其耗散功率低得多。該拓撲緩解熱限制并增加了可用的輸出電壓。N溝道拓撲與P溝道拓撲相比，具有多種優勢，包括更低的RDS (ON) 、更小的占位面積、更低的成本以及更廣泛的MOSFET選擇。

      僅需幾個基本的組件即可將LT4322用作半波整流器：單N溝道MOSFET (M1)、一個儲存器電容器 (C1B)、一個濾波電容器(C2)、一個柵極電容器 (CG1) 以及一個用于峰值到峰值輸入電壓超過60V應用的N溝通耗盡模式MOSFET (M2)。

      特性

      • 用于LT4322的全功能評估板
      • 高壓半波整流
      • AC二極管替代品

      必要設備

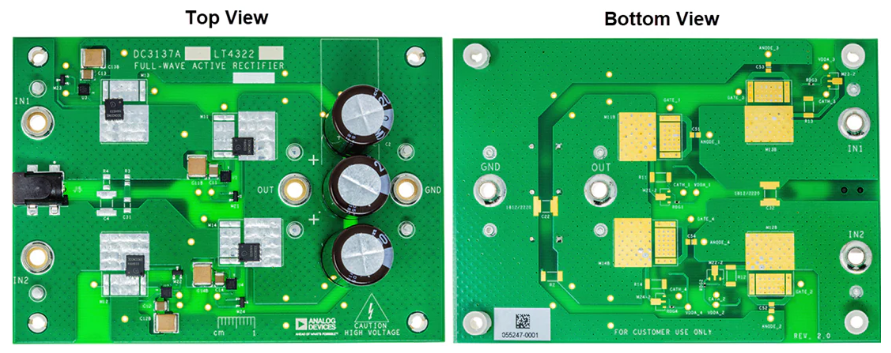

      DC3117A板布局


      DC3137A板布局
