Analog Devices Inc. MAX22196八路工業數字輸入將八路工業24V或TTL電平輸入轉換為邏輯電平輸出。這些灌/拉數字輸入可單獨配置為灌電流 (P型）和拉電流 (N型）。MAX22196輸入也可以被單獨配置為1/3類、2類、TTL和HTL（高阻抗24V電平）模式。這些數字輸入由8V至36V現場電源供電進行灌/拉工作。MAX22196輸入包括一個串行接口，允許通過SPI配置和讀取串行數據。這些數字輸入配有集成5V線性穩壓器，該穩壓器可提供高達20mA的負載電流。

數據手冊：*附件：Analog Devices Inc. MAX22196八路工業數字輸入數據手冊.pdf

MAX22196數字輸入具有可編程毛刺濾波器、可選的每輸入16位遞減計數器模式、LED驅動器矩陣或GPO輸出、2.5V至5.5V邏輯接口和廣泛的診斷功能。這些數字輸入還在SPI和可尋址或菊花鏈SPI上采用循環冗余校驗 (CRC) 錯誤檢測來減少隔離通道。MAX22196輸入滿足IEC 61131-2中規定的瞬態抗擾度要求，包括根據IEC 61000-4-2標準的靜電放電 (ESD) 要求。這些輸入符合根據IEC 61000-4-4標準的“電快速瞬變/突發”(EFT) 要求和根據IEC 61000-4-5標準的浪涌抗擾度要求。MAX22196輸入工作在-40°C至+125°C溫度范圍，采用5mm x 5mm 32引腳TQFN封裝。這些數字輸入可用于可編程邏輯控制器、工廠自動化和過程控制。

特性

• 軟件可配置
  • 八路輸入，可單獨配置為灌電流或源電流
  • Type 1/3、Type 2、TTL和Hi-Z (HTL) 模式
  • 0.5mA至6.75mA寬電阻器，可設置精確的輸入電流范圍
  • 可尋址或以菊花鏈形式連接SPI，減少隔離通道
  • 可編程毛刺濾波器
  • 每路輸入可選16位遞減計數器模式
  • 廣泛的診斷（電源電壓監測、溫度警報、PCB故障警報和過熱關斷）
• 低功耗耗散
  • 8V至36V現場電源工作電壓
  • 低電源電流：2mA（最大值）
• 穩健的解決方案
  • IEC 61000-4-2 ESD氣隙±15kV，觸點±8kV，現場輸入最小680Ω脈沖電阻器
  • IEC 61000-4-5浪涌±1.2kV/42Ω，現場輸入最小680Ω脈沖電阻器
  • SPI上的循環冗余校驗 (CRC) 錯誤檢測
  • 工作溫度范圍：-40°C至125°C
• 緊湊型解決方案
  • 集成5V、20mA線性穩壓器
  • 2.5V至5.5V邏輯接口
  • LED驅動器矩陣或GPO輸出
  • 5mm x 5mm 32引腳TQFN封裝

應用

• 可編程邏輯控制器
• 工廠自動化
• 過程控制

功能框圖

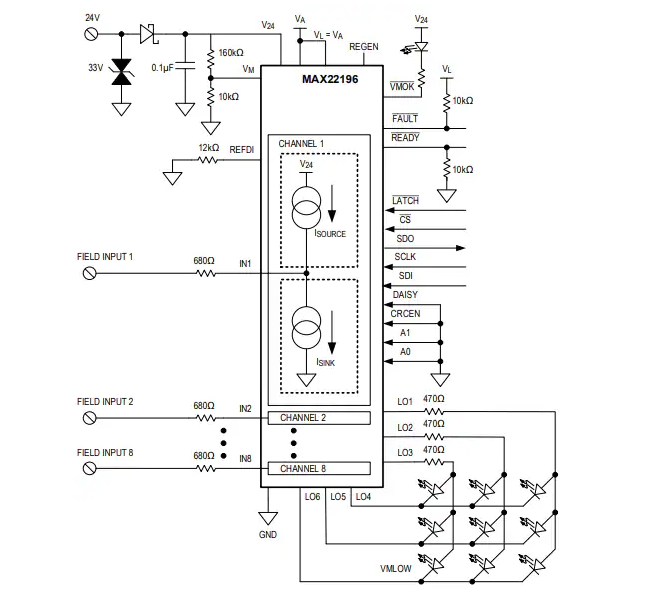

應用電路圖
