Modbus RTU 轉 Profibus 網關實現V5 - F5 變頻器與西門子 S7-300 PLC數據交互

在工業自動化領域，不同設備之間的通信協議兼容問題常常困擾著工程師們。本篇將以信捷 V5 - F5 變頻器與西門子 S7-300 PLC 的通信為例，深入探討借助Modbus RTU 轉 Profibus網關實現兩者通信的解決方案。

在實際應用場景中，信捷 V5 - F5 變頻器采用Modbus RTU協議進行通信，而西門子 S7-300 PLC 則基于Profibus DP協議。要讓它們順利 “對話”，就需要一個關鍵的橋梁 ——Modbus RTU 轉 Profibus網關。興達易控 XD - MDPB100網關就是這樣一種理想的設備，它具備高性能處理器和穩定通信模塊，支持多種通信協議與豐富配置選項，能很好地適配工業場景需求。

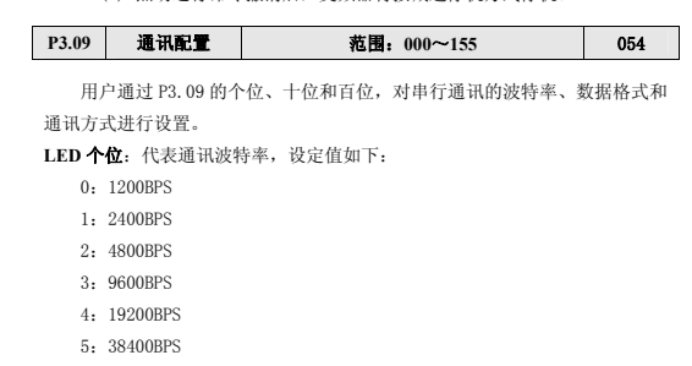

硬件選型確定后，首要任務是配置通信參數。對于Profibus DP主站，也就是西門子 S7-300 PLC，需精準設置主站地址、波特率、數據格式等參數。這些參數務必與Profibus DP網絡中的其他設備保持一致，這是通信順暢的基礎。而在Modbus RTU側，針對信捷 V5 - F5 變頻器，要依據其通信手冊，確定合適的波特率、數據位、停止位等參數，確保變頻器能準確接收和發送數據。

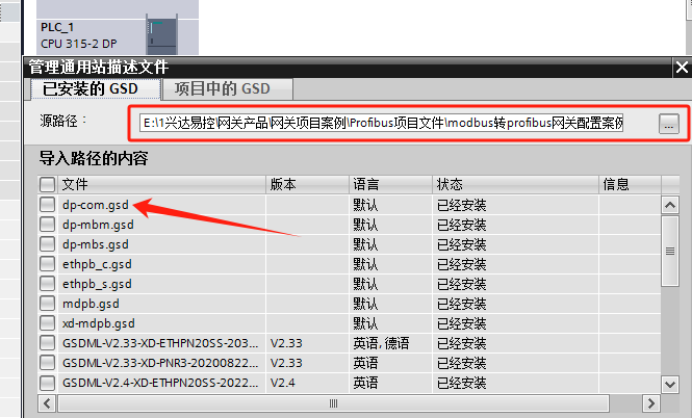

以西門子 S7 - 300 PLC 為例，打開博圖創建新項目，添加 PLC 后，若使用特定網關驅動，需先添加 GSD 文件。同時，要保證本機與 PLC 的 IP 地址合理設置，要么固定 PLC 的 IP 地址并相應調整本機的 IP，要么在 PLC IP 固定時，修改本機 IP。在網絡視圖下點擊 “硬件” 目錄，找到網關驅動并添加到博圖里，隨后將 1500PLC（若項目中涉及）和網關連接起來。

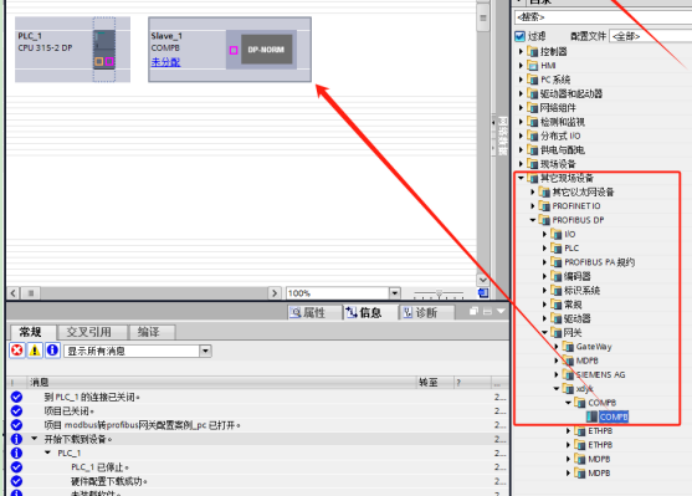

把Modbus RTU 轉 Profibus網關驅動拖拽到組態界面與plc進行連接

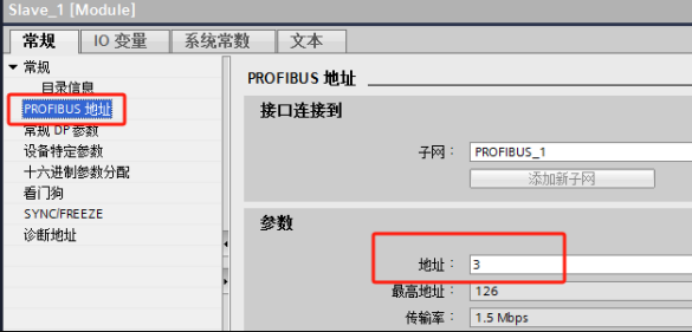

設置網關波特率與profibus撥碼地址

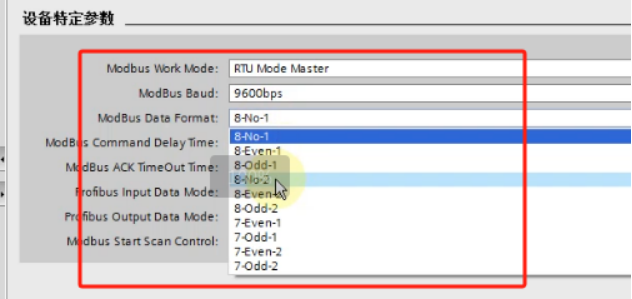

設置modbus參數

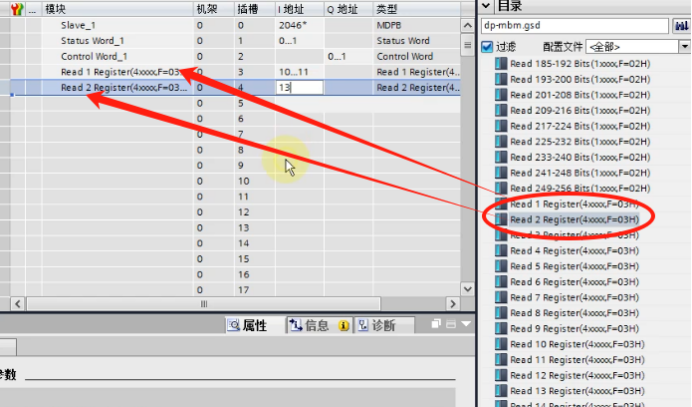

在右側目錄添加輸入輸出指令

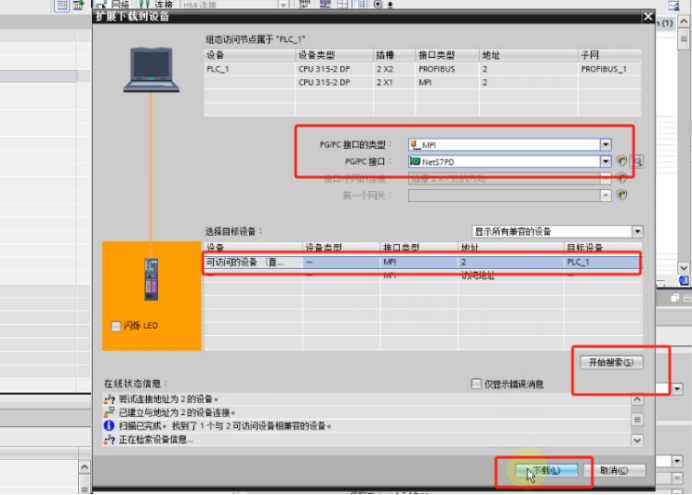

下載組態配置到plc

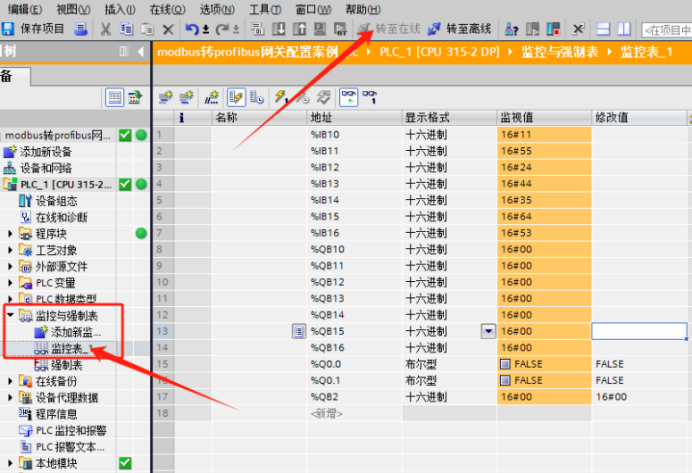

最后在線監控

通過合理運用Modbus RTU 轉 Profibus網關，能夠有效解決信捷 V5 - F5 變頻器與西門子 S7 - 300 PLC 的通信難題，實現工業自動化系統的有效集成，提升生產效率和設備管理的智能化水平。
