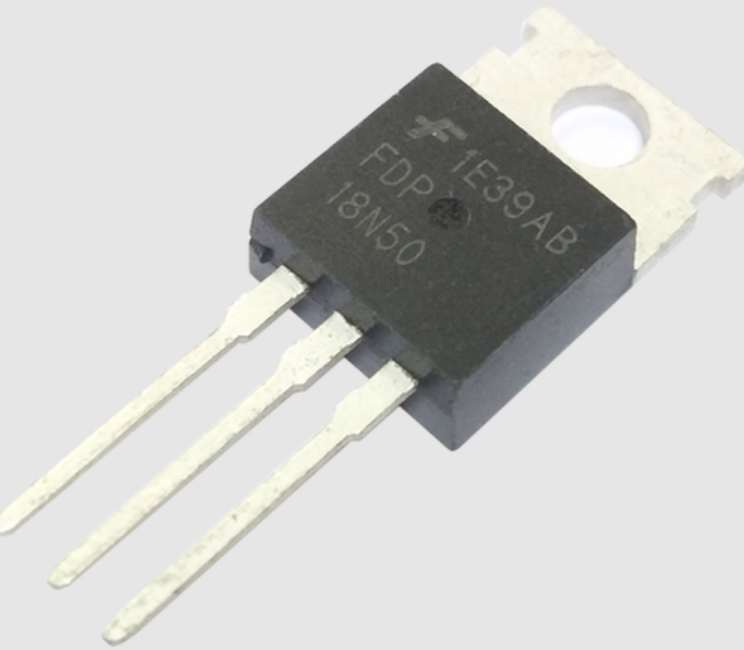

在電力電子系統中，MOS管如同高速水閘，其開合速度與穩定性直接決定了能量傳輸?shù)男省?a target="_blank">驅動電路則如同控制水閘的機械臂，不同的驅動方式將直接影響整個系統的響應速度和能耗水平。本文將深入探討幾種常見的MOS管驅動方案，并解析其背后的設計邏輯。

電源IC直接驅動的簡約哲學

直接采用電源IC驅動MOS管是最基礎的設計思路，如同用單手開合小型閥門。這種方式需要重點關注兩個核心參數：電源芯片的最大驅動峰值電流和MOS管的寄生電容值。前者決定了"推動力"的強度，后者則像閥門的重量——若閥門過重（寄生電容大）而推力不足（驅動電流小），會導致導通速度變慢，產生類似"閥門卡頓"的能量損耗。

實際應用中，當驅動15A以下的負載時，這種方案具有極高的性價比。但工程師需要仔細核對芯片手冊的驅動能力曲線，例如某型號IC在12V供電時最大輸出2A瞬態電流，可輕松驅動結電容小于3000pF的MOS管。當遇到結電容超過5000pF的功率器件時，就像用普通螺絲刀擰大號螺栓，必須升級驅動方案。

推挽電路的協同加速機制

面對大容量MOS管時，推挽驅動電路展現出雙人協作的優勢。該架構采用NPN和PNP三極管組成推拉式結構，如同兩人配合轉動重型閥門——上管專職快速充電，下管負責快速放電。實測數據顯示，這種結構可將柵極充電時間縮短至原來的1/3，特別適合開關頻率超過100kHz的應用場景。

但硬幣的另一面是關斷延遲的增加，這就像松開閥門時出現的短暫慣性滑動。為解決這個問題，工程師常在驅動電阻上并聯快恢復二極管，如同在機械臂上安裝緩沖彈簧，使關斷時的電荷泄放速度提升40%以上。某電動車控制器案例中，加入BAV99二極管后，MOS管關斷時間從85ns降至52ns，顯著降低開關損耗。

隔離型驅動的安全屏障

在工業電機控制等高壓場景中，驅動電路需要建立電氣隔離的"安全緩沖區"。常見方案包括光耦隔離和變壓器隔離兩種形態，前者如同光纖傳令兵，后者則像電磁感應信使。光耦方案提供2500V以上的隔離耐壓，但傳輸延遲約100ns；磁隔離雖僅有20ns延遲，卻需要復雜的繞組設計。某變頻器案例顯示，采用ADuM3223磁隔離芯片后，系統在380V母線電壓下的誤觸發率下降至0.001%。

負載特征的適配藝術

驅動電路設計需要量體裁衣，小負載與大功率場景呈現截然不同的設計哲學。驅動繼電器的輕量級場景中，甚至可以直接使用單片機IO口驅動，如同用牙簽撥動小開關。但需注意加入1N4148保護二極管，防止電感負載產生的反向電動勢——這如同給機械臂加裝防反彈卡扣。當負載電流超過30A時，設計復雜度呈指數上升，需要構建包含TVS管、電流互感器的多重保護網絡，宛如為重型機械安裝減震器和應力監測系統。

驅動電路的隱形戰場

在不可見的微觀世界，寄生參數如同暗流涌動的漩渦。某服務器電源案例中，工程師發現柵極引線增加3mm長度，就會導致開關損耗上升15%。這迫使設計者采用星型布線結構，將驅動回路面積控制在5mm2以內。散熱設計則像給機械臂加裝散熱片，使用4層PCB板配合銅箔開窗工藝，可使結溫降低20℃。

從簡約直驅到復合驅動，每種方案都在效率、成本、可靠性三角中尋找平衡點。如同選擇交通工具：短途步行最經濟，長途則需汽車或高鐵。掌握這些驅動技術的本質，方能在電力電子系統的設計中游刃有余。
