一、項目背景

某大型現代化養殖場致力于打造高效、智能的養殖環境。其養殖系統中，部分關鍵設備采用了不同的通信協議。例如，環境監測與控制系統選用了西門子S7-1500系列PLC作為ROFINET協議主站，該PLC能夠高效地協調整個養殖場的環境控制邏輯，如溫度、濕度、通風等參數的監測與調控。而在飼料投喂和牲畜健康監測子系統中，采用了AB（羅克韋爾自動化）的ControlLogix5580系列PLC作為Devicenet協議主站，負責精準控制飼料投喂量以及實時監測牲畜的健康狀況。由于這兩種主流PLC所采用的協議不同，導致各子系統之間無法直接進行數據交互和協同工作，嚴重影響了養殖場自動化管理的整體效果。

二、解決方案

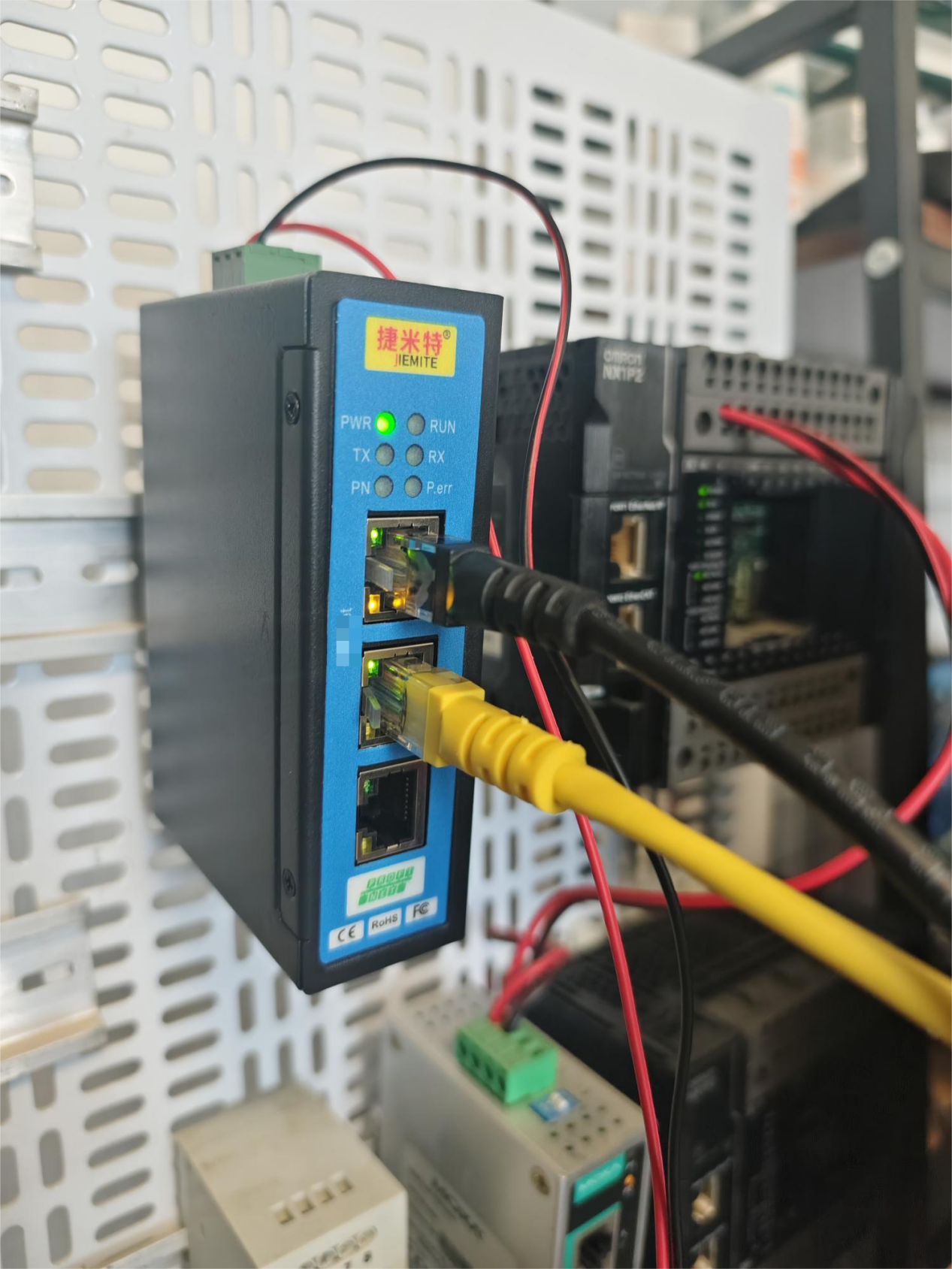

為了解決ROFINET協議與Devicenet協議之間的通信障礙，養殖場引入了捷米特JM-PN-DNT協議轉換網關。該網關作為連接兩個不同協議網絡的橋梁，具備強大的協議轉換功能，能夠?qū)崿F(xiàn)數據的雙向傳輸與解析。

（一）硬件連接

1.ROFINET連接：使用標準的以太網網線，一端連接西門子S7-1500系列PLC的ROFINET接口，另一端接入ROFINET轉Devicenet網關的ROFINET端口。確保網線連接牢固，網絡通暢。

2.Devicenet連接：采用Devicenet專用電纜，將網關的Devicenet端口與ABControlLogix5580系列PLC的Devicenet接口相連。在連接過程中，嚴格按照電纜連接規范進行操作，保證信號傳輸?shù)姆€(wěn)定性。

（二）網關配置

1.設置IP地址：利用捷米特提供的網關配置工具，對ROFINET轉Devicenet網關模塊的ROFINET端口IP地址進行設置，使其與西門子S7-1500PLC處于同一網段。例如，將網關的IP地址設置為192.168.1.100，PLC的IP地址為192.168.1.10。

2.添加設備描述文件：在網關配置軟件中，分別添加西門子S7-1500PLC的設備描述文件（GSD文件）以及ABControlLogix5580系列PLC的設備描述文件（EDS文件）。通過導入這些文件，網關能夠準確識別和配置與之相連的PLC設備，為后續的數據映射和通信建立基礎。

1.建立數據映射關系：根據養殖場的實際控制需求，在網關配置界面中建立詳細的數據映射關系。將西門子S7-1500PLC采集到的環境參數（如溫度、濕度等）映射到ABControlLogix5580系列PLC的輸入寄存器中，以便飼料投喂系統能夠根據環境變化調整投喂策略。同時，將ABPLC監測到的牲畜健康數據（如體溫、運動量等）映射到西門子PLC的輸入?yún)^(qū)域，為環境控制系統提供參考，實現整體養殖環境與牲畜健康狀況的協同管理。

三、應用效果

（一）實時數據交互與協同控制

通過ROFINET轉Devicenet協議轉換網關，西門子S7-1500PLC與ABControlLogix5580系列PLC實現了實時、穩定的數據交互。當養殖環境溫度升高時，西門子PLC能夠迅速將溫度數據通過網關傳輸給ABPLC，ABPLC根據預設的邏輯調整飼料投喂量，減少高熱量飼料的投喂，避免牲畜因高溫攝入過多熱量而影響健康。同時，ABPLC監測到牲畜運動量異常時，也能及時將數據反饋給西門子PLC，促使環境控制系統優化通風和降溫措施，為牲畜提供更適宜的生長環境。

（二）提高養殖效率與質量

借助網關實現的協議轉換和數據共享，養殖場的整體養殖效率得到了顯著提升。飼料投喂系統能夠根據環境變化和牲畜健康狀況進行精準投喂，減少了飼料浪費，降低了養殖成本。同時，環境控制系統能夠更及時地響應牲畜的需求，保持養殖環境的穩定，提高了牲畜的生長速度和健康水平。據統計，引入網關后，養殖場的飼料利用率提高了15%，牲畜的發病率降低了20%，養殖周期縮短了10%，經濟效益和社會效益顯著。

（三）故障診斷與預警

JM-PN-DNT網關模塊具備強大的故障診斷功能。當ROFINET網絡或Devicenet網絡中的設備出現故障時，網關能夠迅速捕捉到故障信息，并通過指示燈和報警信息及時反饋給管理人員。例如，當某一區域的溫度傳感器（連接在西門子PLC網絡中）出現故障時，網關能夠?qū)⒐收闲畔⑼瑫r傳輸給西門子PLC和ABPLC，使得管理人員能夠快速定位故障點，及時進行維修，避免因故障導致的養殖環境失控和經濟損失。

四、總結

捷米特ROFINET轉Devicenet協議轉換網關在現代化養殖行業的應用中，成功解決了不同協議設備之間的通信難題，實現了西門子S7-1500系列PLC與ABControlLogix5580系列PLC等主流設備的高效協同工作。通過實時數據交互、精準控制以及強大的故障診斷功能，為養殖場帶來了顯著的經濟效益和管理效益，推動了養殖行業向智能化、自動化方向的快速發展。在未來，隨著養殖行業對智能化需求的不斷增加，ROFINET轉Devicenet網關模塊有望在更多養殖場中得到廣泛應用，助力整個行業實現更高水平的發展。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
