LMR23615-Q1 SIMPLE SWITCHER 是一款易于使用的 36 V、1.5 A 同步降壓穩壓器。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于從工業到汽車的各種應用，用于非穩壓電源的電源調節。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。75 μA 的靜態電流使其適用于電池供電系統。2μA 的超低關斷電流可進一步延長電池壽命。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。這也最大限度地減少了外部組件。
*附件：lmr23615-q1.pdf

擴展系列提供 2.5A （LMR23625-Q1） 和 3A （LMR23630-Q1） 負載電流選項，采用引腳對引腳兼容封裝，可實現簡單、最佳的 PCB 布局。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。保護功能包括逐周期電流限制、打嗝模式短路保護和由于功率耗散過大而導致的熱關斷。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4A
• 4V 至 36V 輸入范圍
• 1.5A 連續輸出電流
• 集成同步整流
• 60ns 最小接通時間
• 內部補償，易于使用
• 可調開關頻率
• 輕負載時的 PFM 模式
• 頻率與外部時鐘同步
• 軟啟動至預偏置負載
• 支持高占空比作
• 具有打嗝模式的輸出短路保護
• 帶 PowerPAD? 的 12 引腳 WSON 可濕性側面封裝

參數

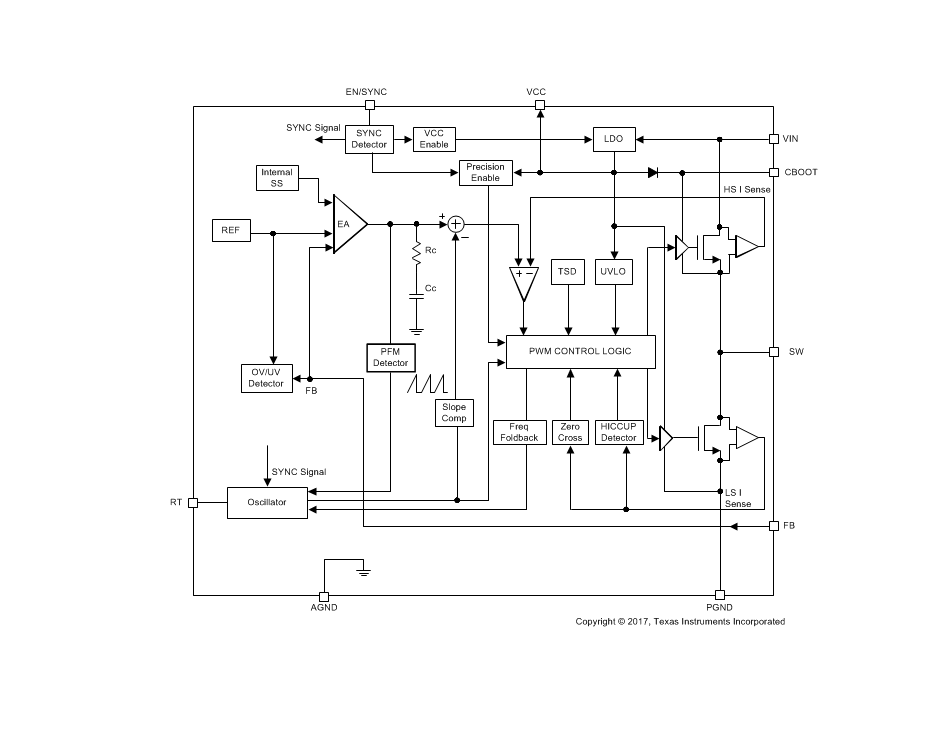

方框圖

1. 產品概述

LMR23615-Q1是一款適用于汽車和工業應用的36V、1.5A同步降壓轉換器。它采用峰值電流模式控制，提供高效率、易于使用的電源解決方案。該轉換器具有寬輸入電壓范圍（4V至36V），適用于從電池到未穩壓電源的各種應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，滿足高溫和ESD要求。
• ?寬輸入范圍?：4V至36V，支持多種電源輸入。
• ?高輸出電流?：連續輸出電流可達1.5A。
• ?集成同步整流?：減少功率損耗，提高效率。
• ?內部補償?：簡化設計，減少外部元件數量。
• ?可調開關頻率?：通過外部電阻設置，范圍從200kHz至2.2MHz。
• ?輕載PFM模式?：提高輕載效率。
• ?外部時鐘同步?：支持與外部時鐘同步，便于多相設計。
• ?軟啟動功能?：限制啟動時的浪涌電流。
• ?過流保護和熱關斷?：保護轉換器免受短路和過熱損壞。

3. 應用領域

• 汽車信息娛樂系統：儀表盤、頭單元、抬頭顯示（HUD）
• USB充電
• 通用離電池電源應用

4. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整峰值電流命令實現精確的DC電壓調節。
• ?可調頻率?：通過RT引腳連接至地的電阻設置開關頻率。
• ?可調輸出電壓?：通過反饋電阻分壓器設置輸出電壓。
• ?EN/SYNC引腳?：控制轉換器的開啟和關閉，支持外部時鐘同步。
• ?VCC和UVLO?：集成內部LDO為控制電路供電，具有VCC欠壓鎖定功能。
• ?最小導通時間和關斷時間?：限制電壓轉換范圍，確保穩定操作。
• ?內部補償和饋前電容?：優化瞬態響應，確保環路穩定性。
• ? 引導電壓（BOOT） ?：為高端MOSFET提供柵極驅動電壓。
• ?過流和短路保護?：采用逐周期電流限制和打嗝模式短路保護。
• ?熱關斷?：當結溫超過設定閾值時自動關閉輸出。

5. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、引導電容和VCC電容的選擇指南。同時，還討論了布局對性能的影響，并給出了布局建議。

6. 設計資源與工具

• ?WEBENCH? Power Designer?：提供定制化設計工具，幫助用戶快速完成電源設計。
• ?TI社區資源?：包括E2E?在線社區、設計支持和貿易標志等，方便用戶獲取幫助和分享經驗。

7. 封裝與訂購信息

• ?封裝類型?：12引腳WSON濕側翼封裝，帶有PowerPAD?
• ?訂購信息?：文檔提供了詳細的封裝尺寸、引腳配置、材料信息以及訂購代碼，方便用戶進行采購。

LMR23615-Q1以其寬輸入范圍、高效率、易于使用的特點以及豐富的保護功能，成為汽車和工業應用中理想的電源管理解決方案。
