??本章將介紹DAC術語：

● 偏移誤差

● 滿刻度誤差

● 增益誤差

● 積分非線性誤差（INL誤差或INLE）

● 差分非線性誤差（DNL誤差或DNLE）

● 未調整總誤差（TUE）

● （轉換）延遲

● 轉換時間

● 差分非線性誤差（DNL/DNLE）

● 端點和最佳擬合線

● 增益誤差

● 積分非線性誤差（INL/INLE）

● 單調性

● 乘法型DAC

● 電源抑制比

● 偏移誤差

（轉換）延遲

從開始轉換到第一次轉換的數據出現在輸出端之間的時鐘周期數。每次采樣的數據都會在管道延遲加上采樣后的輸出延遲之后出現。

轉換時間

進行一次轉換所需的時間。

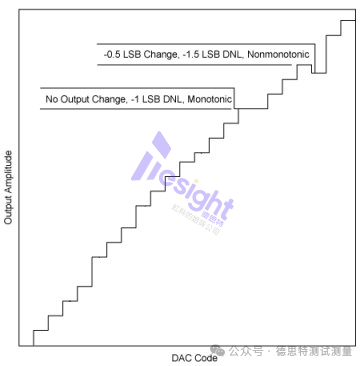

差分非線性誤差（DNL/DNLE）

理想1LSB步長的最大偏差。對于理想的DAC，相鄰兩個數字代碼對應的輸出電壓正好相差1LSB。DNLE大于1LSB將導致非單調傳遞函數。

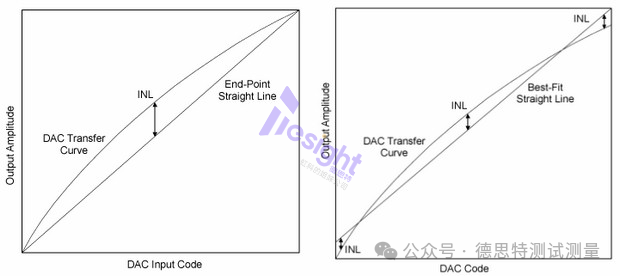

端點和最佳擬合線

增益誤差

滿量程輸入碼輸出電壓（或電流）與滿量程輸入碼理想電壓（或電流）之差（終點計算）。參考線的斜率是增益誤差的測量值。

積分非線性誤差 (INL/INLE)

積分非線性誤差描述的是對參考線的偏離。參考線可以是端點線或最佳擬合線。它是對傳遞函數直線度的衡量，可能大于差分非線性誤差。DNL誤差的大小和分布將決定轉換器的積分線性度。

INL是靜態指標，與THD（動態指標）相關。不過，失真性能無法從INL規格中預測，只能說當INL偏離零時，THD會趨于惡化。

單調性

當DAC為單調型時，輸入代碼每增加（或減少）一個，輸出就會朝同一方向變化（或保持不變）。因此，單調設備的傳遞函數斜率的符號不會改變。

乘法DAC

從某種意義上說，每個DAC都是乘法DAC，因為輸出電壓（或電流）等于參考電壓乘以一個常數，該常數由數字輸入代碼除以2n（n是分辨率的位數）決定。在雙象限乘法DAC中，參考電壓或數字輸入代碼會改變輸出電壓的極性。如果參考電壓和數字代碼都能改變輸出電壓的極性，則存在四象限乘法。

電源抑制

轉換器對直流電源電壓變化的敏感度。

偏移誤差

當數字輸入代碼（大多為0或半刻度）被設置為理想輸出電壓0V時的輸出電壓（端點計算）。對于最佳擬合線計算，偏移誤差是最佳擬合參考線與理想傳輸線之間的偏移。
