本案例為西門子1200PLC連接E20H1-T01 IO從站，在正常工作時要支持EtherCAT協議，作為EtherCAT從站，監控系統西門子S7-1200系列PLC支持PROFINET協議。協議上不一致無法直接通訊實現數據交互。需要通過第三方的協議轉換模塊來實現不同協議之間的數據交換。在本案例中EtherCat轉ProfiNet網關模塊，實現PLC和遠程IO數據的整體交互。

1、下圖提供自動化任務的概述，EtherCat轉ProfiNet網關模塊連接西門子S7-1200

PLC(PROFINET)和E20H1-T01 IO從站通訊；

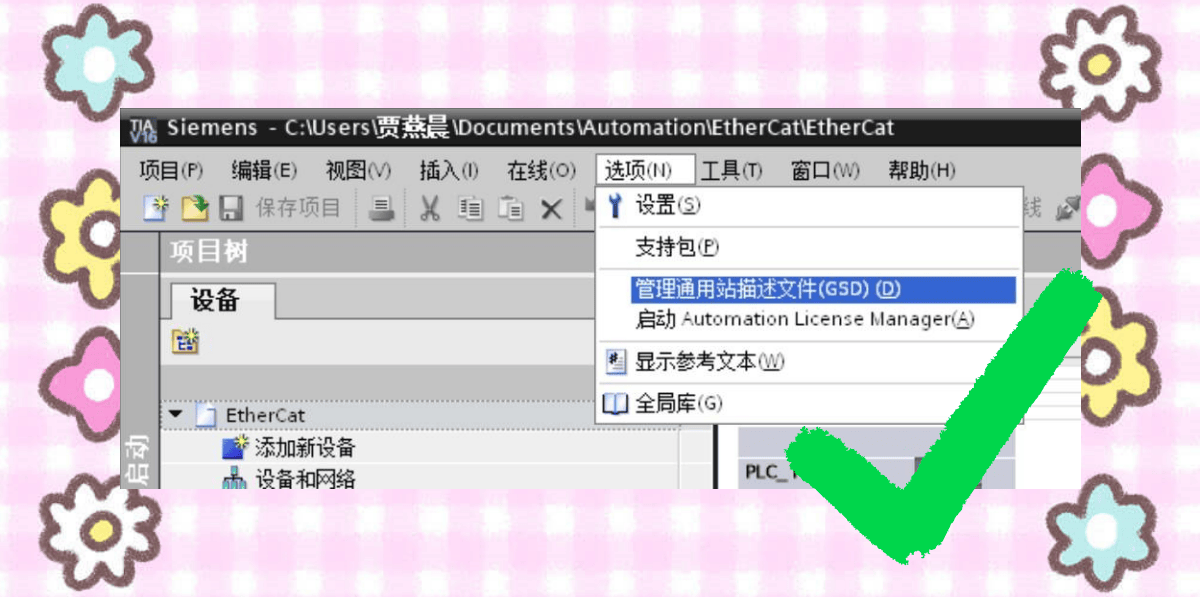

2、首先將EtherCat轉ProfiNet網關GSD文件導入西門子PLC組態軟件中；

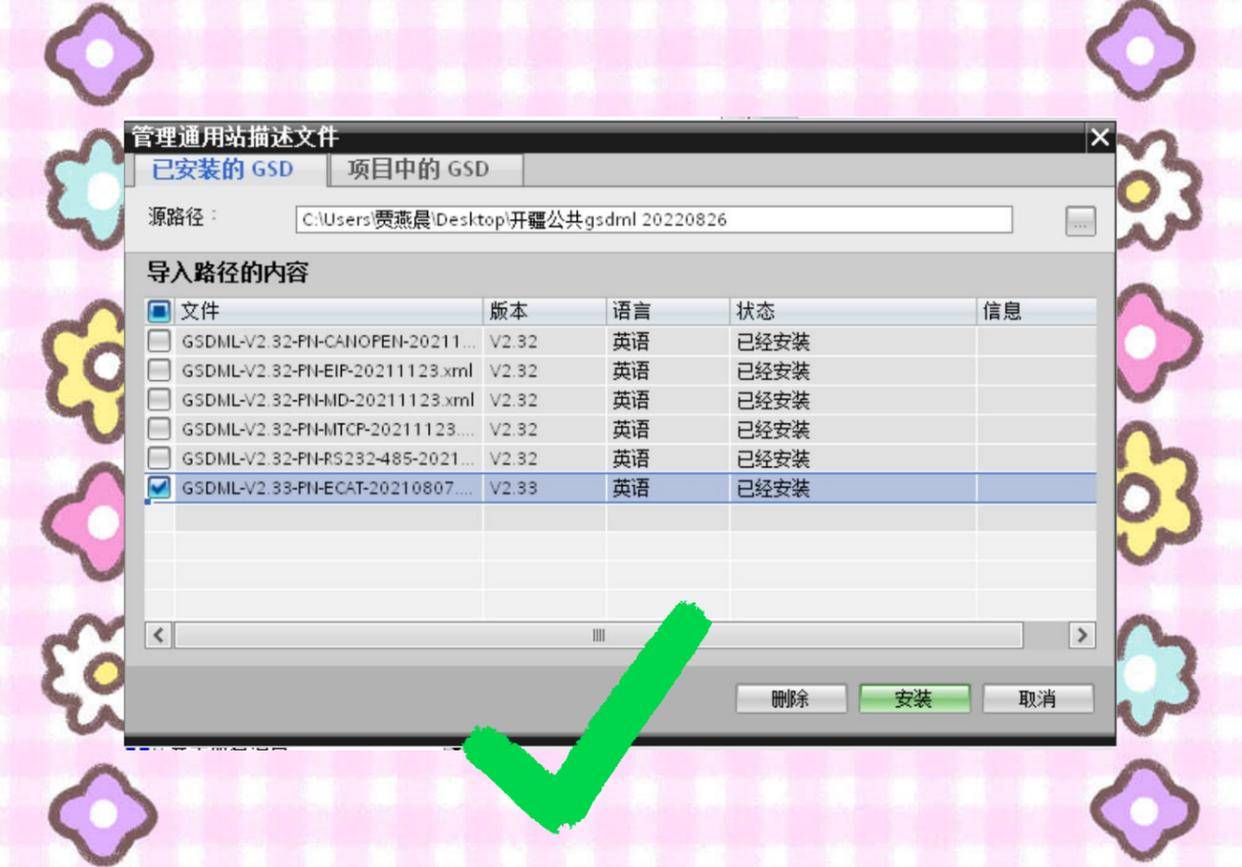

3、找到GSD所在文件夾；

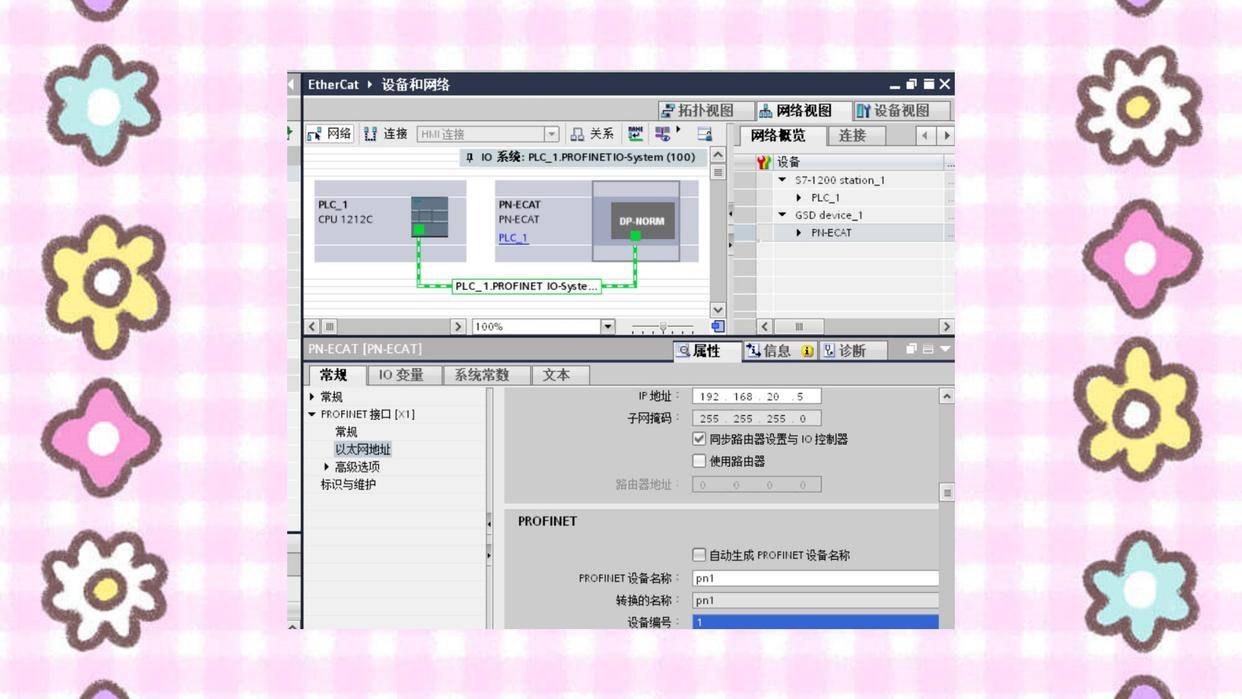

4、添加EtherCAT轉Profinet網關模塊，并設置EtherCat轉ProfiNet網關IP地址及設備

名稱；

5、添加輸入輸出字節數長度；

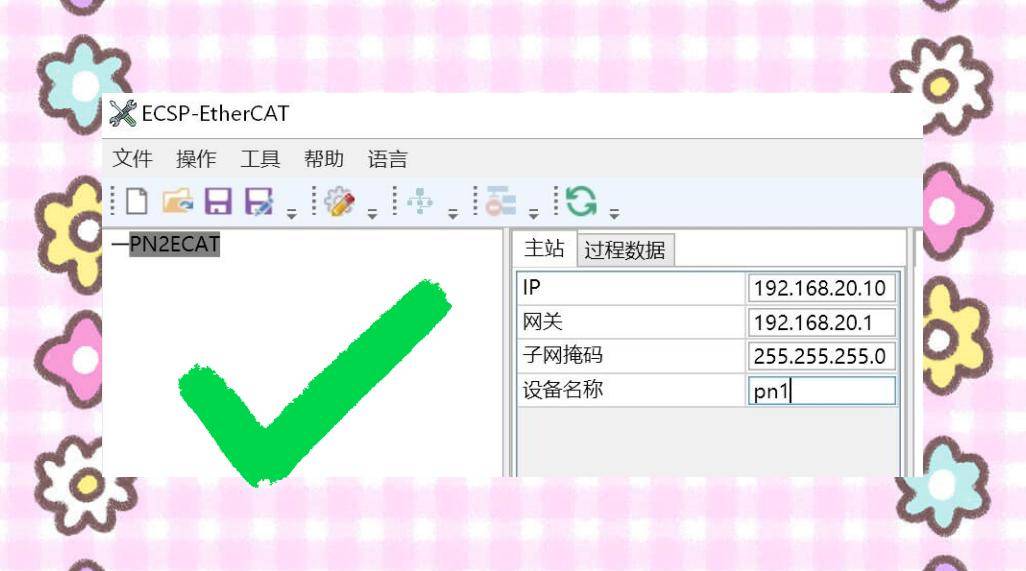

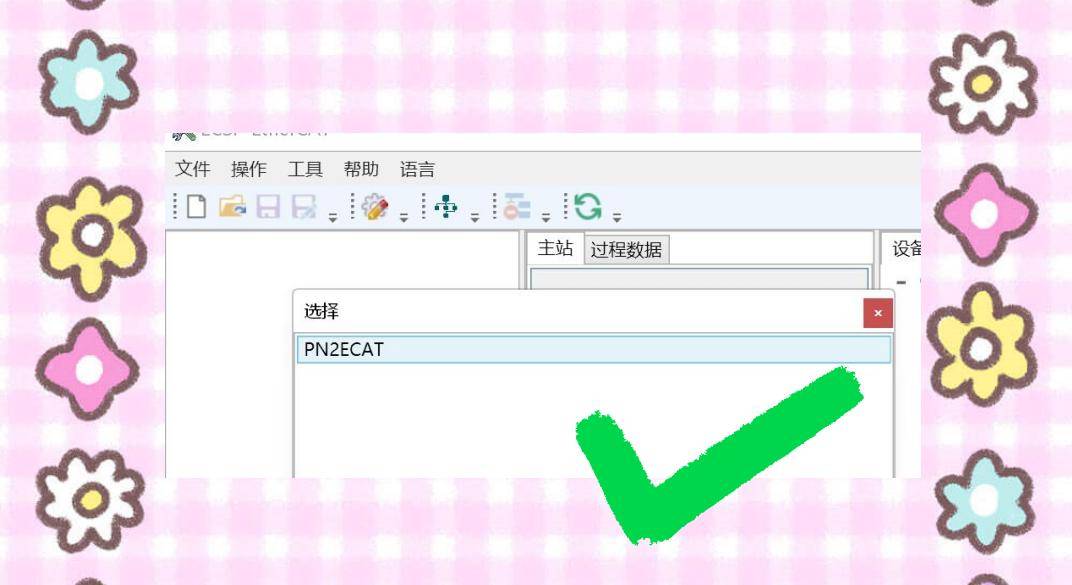

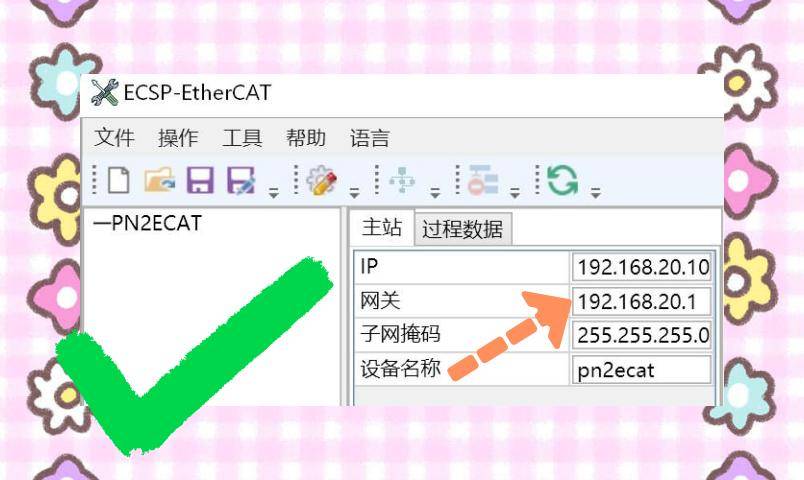

6、保存組態并下載到PLC,打開EtherCat轉ProfiNet網關配置軟件，新建項目并設置

EtherCat轉ProfiNet網關IP及設備名稱（與PLC組態保持一致，如將pn2ecat改為pn1）；

7、添加從站伺服，首先官網下載從站的XML文件；

8、打開配置軟件，點擊工具選擇導入ESI文件；

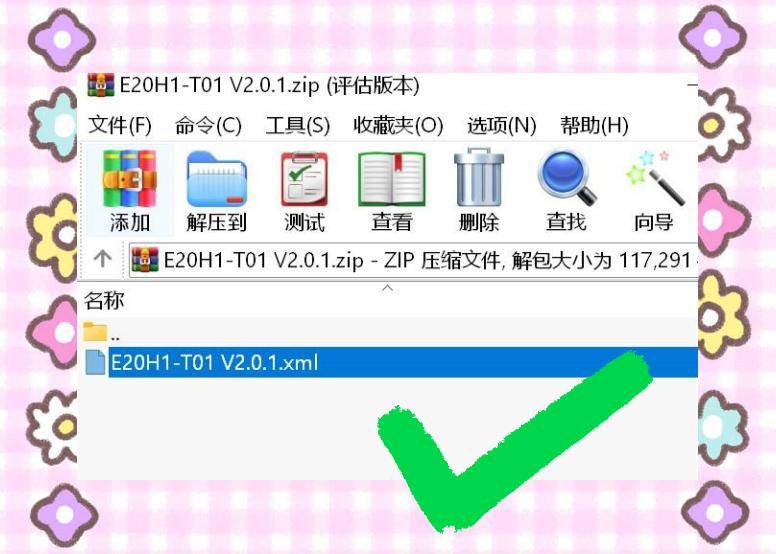

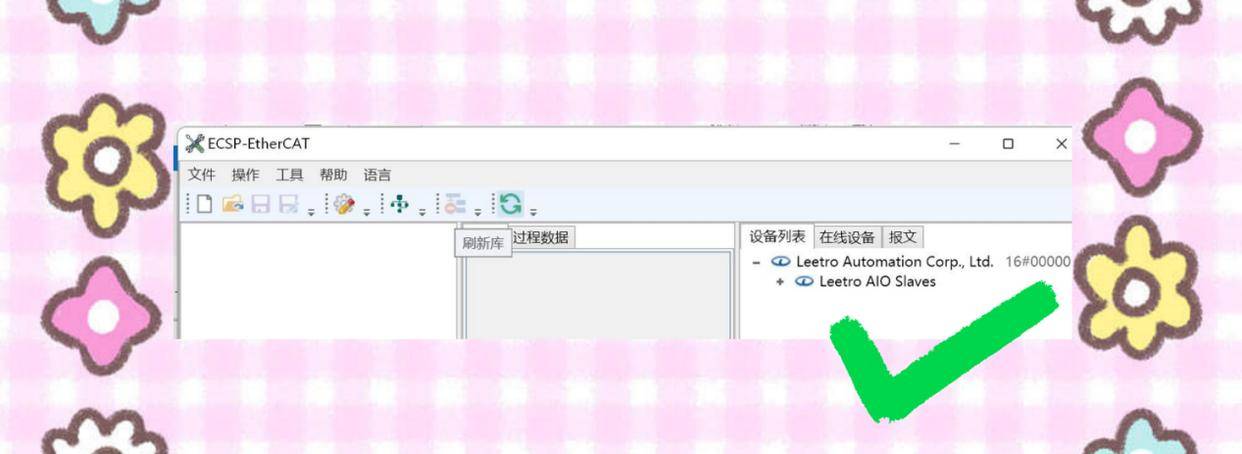

9、選擇解壓好的文件，刷新庫后顯示出設備；

10、新建項目，添加EtherCAT主站；

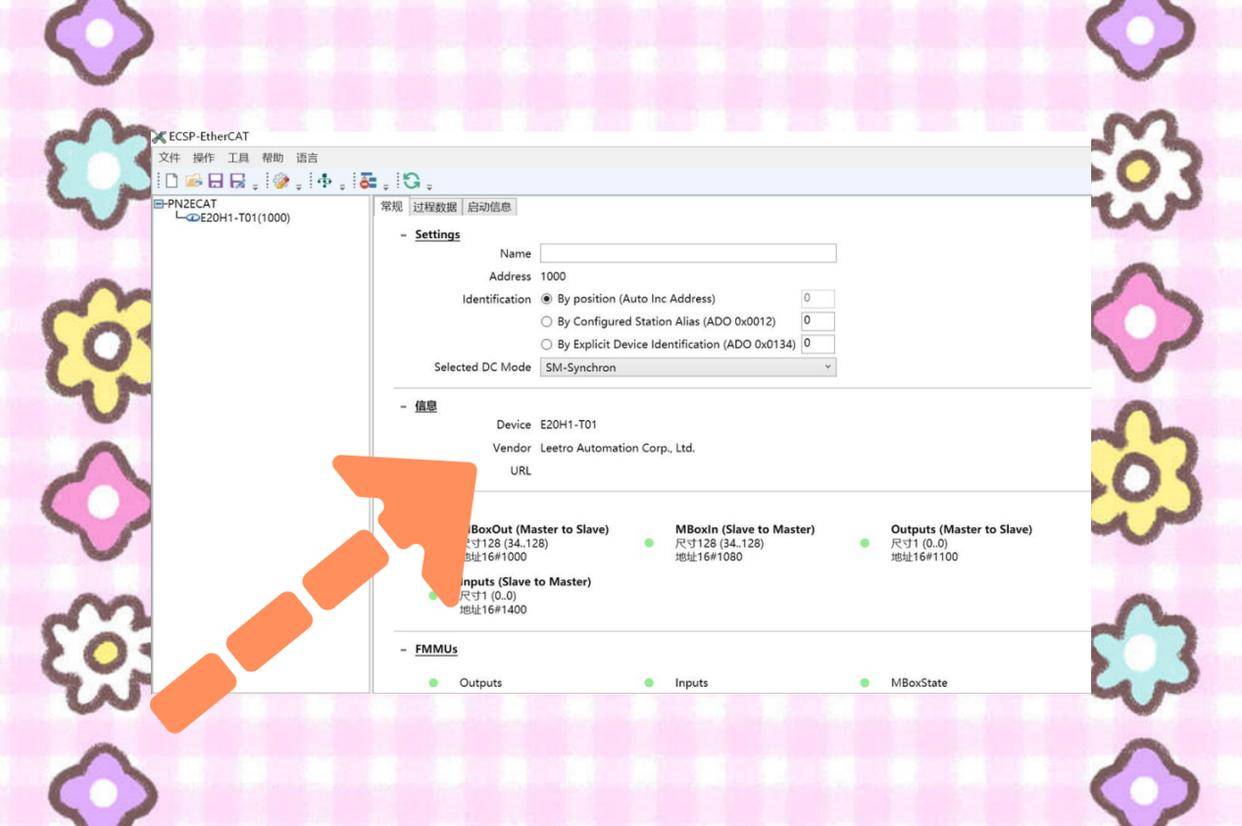

11、設置從站一些基本參數（一般站號自動排序，所以保持默認即可）；

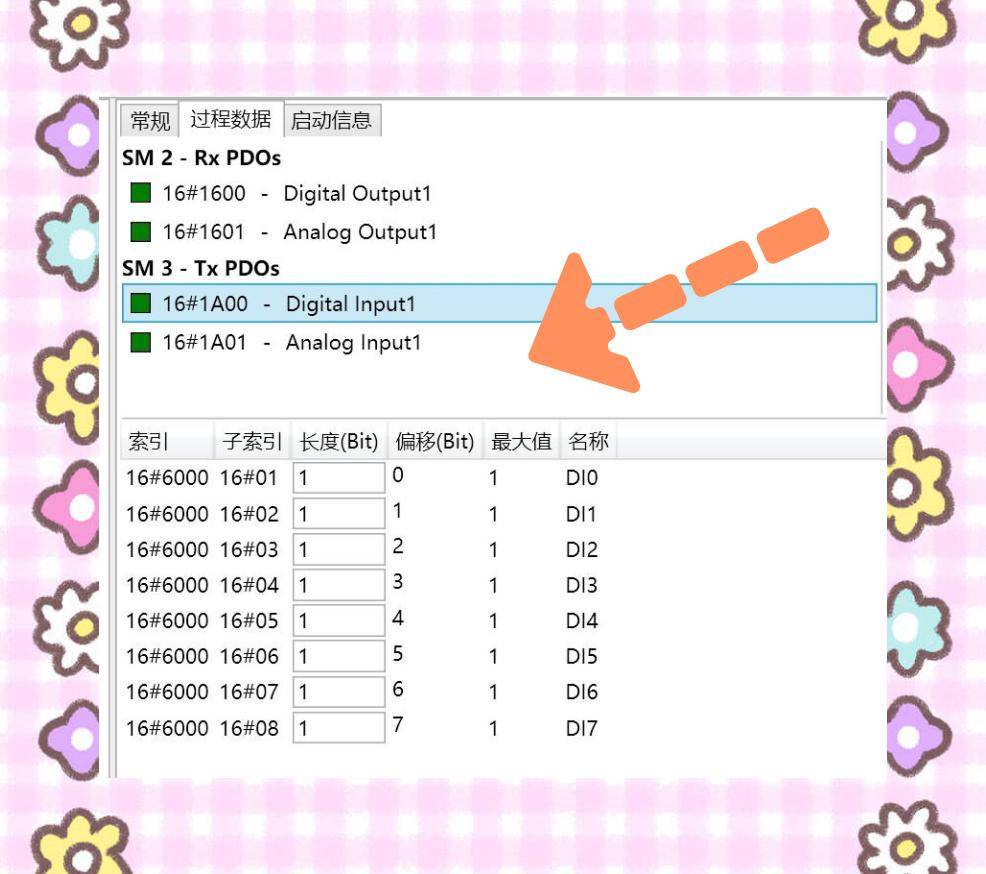

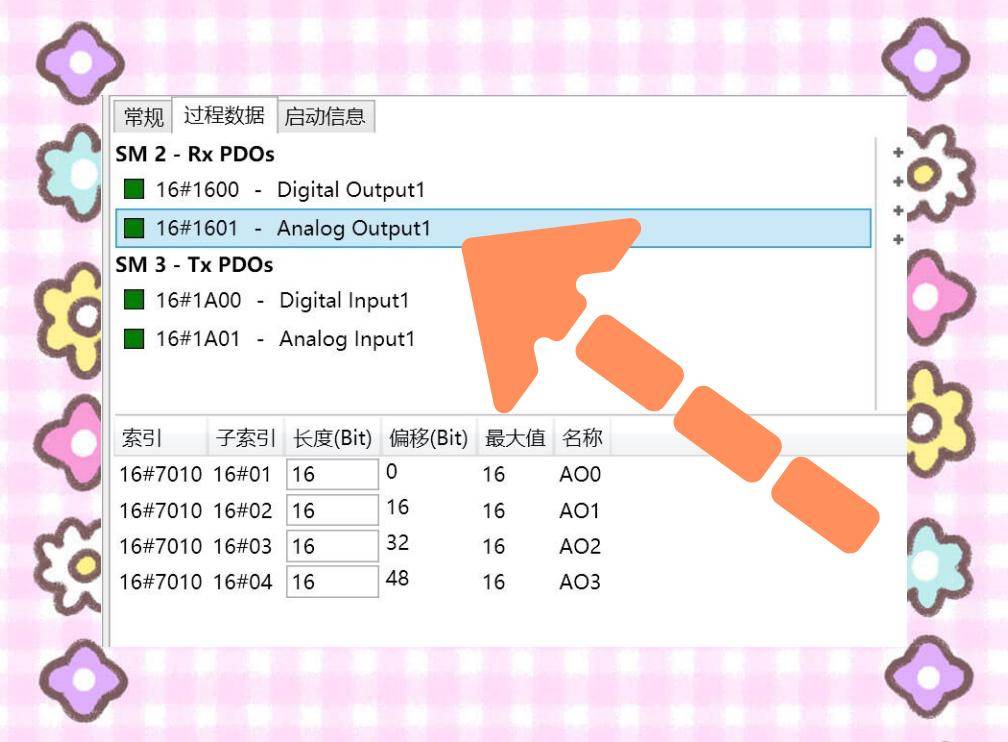

12、設置從站的PDO參數分配（因已自動配置好，保持默認即可）；

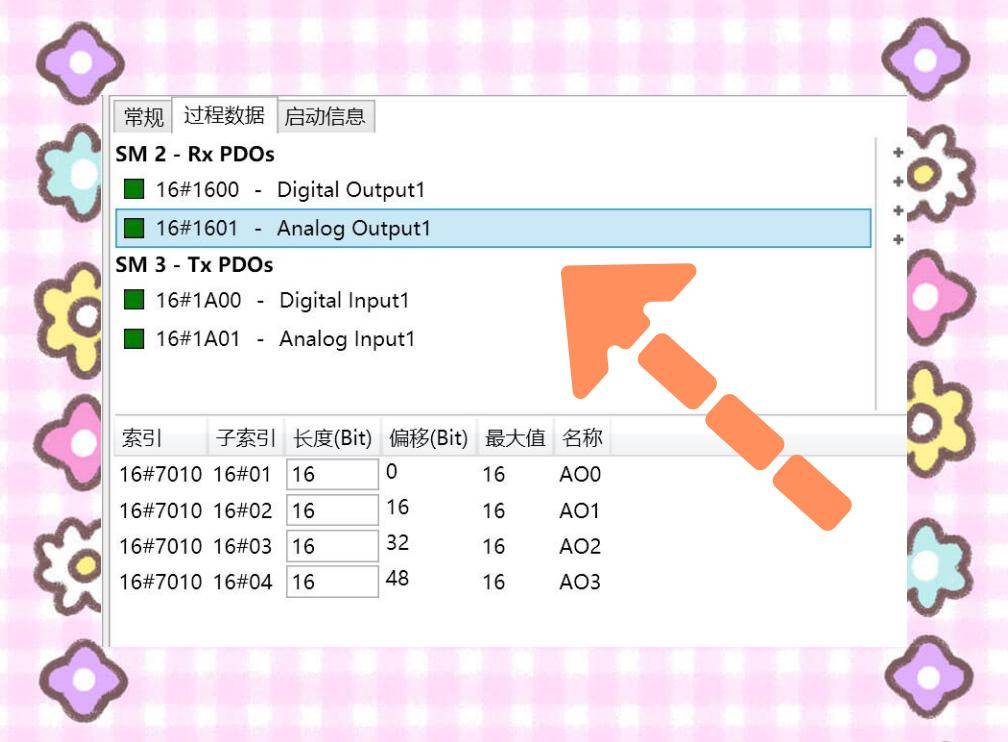

13、本例在RPDO1里設置了8參數，（一條PDO可配置多個參數，具體跟從站描述文件有關）TPDO1里默認設置了8個參數；

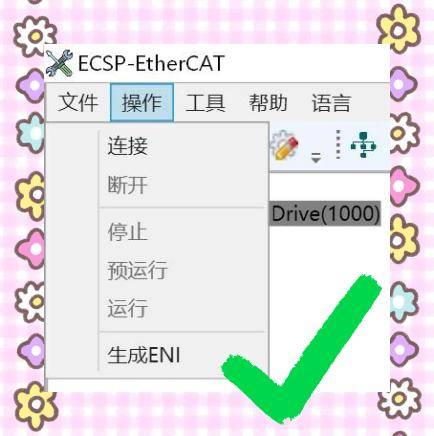

14、確認配置無誤后點擊“操作”-“連接”；

1. 隨后預運行及運行會變?yōu)楹谏蛇x狀態。依次點擊預運行-運行，把配置下載進EtherCat轉ProfiNet網關即可。連接PLC與EtherCat轉ProfiNet網關及第三方設備。
2. Ok燈亮后表示Profinet通訊正常，RUN常亮，err滅表示EtherCAT通訊正常。從站的Rx PDOs對應從站的接收即主站的發送Q地址Tx PDOs對應從站的發送即主站的接收I地址。通訊正常后對PLC及其他Profinet主站對應的IQ地址進行讀寫即可
