3 分鐘極速上手!西門子 PLC 無縫連接指南

zlccc ? 來源:zlccc ? 作者:zlccc ? 2025-06-17 18:02 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

前言:工業物聯網的連接價值

在工業 4.0 背景下,西門子 PLC 作為工業控制核心設備,其數據上云是實現工廠智能化的基礎。本指南詳細介紹如何通過Vlink 2611 工業物聯網網關,將西門子 S7-200 SMART/1200/1500 系列 PLC 接入 Vlink 云平臺,實現遠程數據監控、設備控制、報警管理及生產報表分析。方案支持 網口(TCP/IP)和串口(PPI 雙連接模式,適配 90% 以上工業場景。

一. 準備工作


附件:

VLINK R2611 硬件規格

1.2 網關初始化配置

① 網絡連接

4G 模式:插入 SIM 卡,擰緊天線,網關 WAN 口空置,電源燈(PWR)亮起后,4G 燈(LTE)閃爍表示搜網中,常亮即聯網成功。

網口模式:網關 WAN 口接入路由器 LAN 口,LAN 口用于連接 PLC(IP 需與 PLC 網段一致,默認網關 IP:192.168.1.100)。

② 電源連接

輸入電壓:12V/24V DC(寬電壓設計),注意正負極(紅線 +,黑線 -),反接可能燒毀設備。

1.3 PLC 網絡配置

① 硬件連接

網口連接:PLC 網口(ETH)通過網線直連網關 LAN 口,需確保 PLC 電源(24V DC)穩定供電。

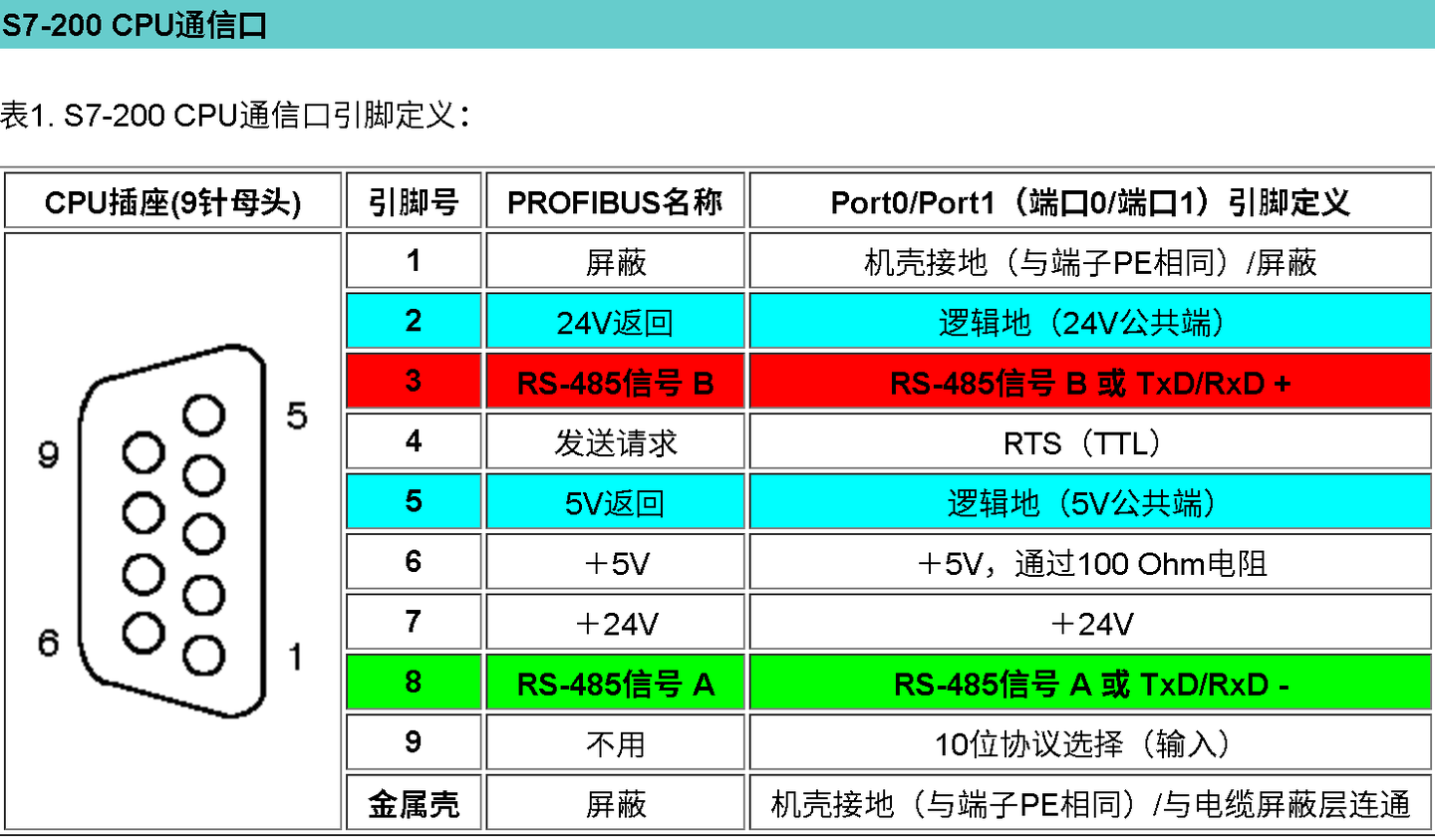

串口連接(可選):S7-200 SMART 串口(RS485)需使用 DB9 公頭線,引腳定義:3 腳(B)接網關 RX,8 腳(A)接網關 TX。


② IP 地址設置(以 S7-200 SMART 為例)

打開 Step 7-Micro/WIN SMART,進入「通信」→「以太網向導」;

設置 PLC IP 為192.168.100.238(子網掩碼 255.255.255.0),確保與網關 LAN 口默認 IP(192.168.2.100)同網段;


下載配置到 PLC,重啟后通過「ping 192.168.2.2」驗證連通性。

二、Vlink 云平臺配置:從設備接入到數據可視化

2.1 平臺登錄與初始化

訪問地址:本地輸入Vlink平臺地址(建議使用 Chrome 或 360 極速瀏覽器);

驅動安裝:首次使用需在「系統配置」→「驅動管理」中安裝「Siemens S7 Net」驅動(網口模式)或「Siemens S7 PPI」驅動(串口模式)。

2.2 采集服務創建流程

① 添加采集服務


進入「數據管理」→「數據采集服務」,點擊「添加服務」;

服務類型選擇「modbusTCP」(網口)或「ppi」(串口),命名為 “西門子 PLC”,點擊確認。

② 創建連接配置(以網口為例)


雙擊服務名稱進入連接列表,點擊「添加連接」:


③ 測點配置與導入



手動添加測點

點名:如 “電機轉速”;

地址:S7-200 SMART 的 V 寄存器對應 DB1 寄存器,如 VB100 寫為DB1.DBB100,VD200 寫為DB1.DBD200;

數據類型:根據 PLC 寄存器類型選擇(如 uint16、int32、float)。

批量導入測點

下載模板文件《測點導入.csv》,按格式填寫后上傳,支持批量修改 / 刪除。

西門子 PLC 寄存器地址映射表


2.3 PLC 遠程訪問設置(關鍵步驟)

允許 PUT/GET 通信


打開 TIA Portal,進入 PLC 設備組態,在「保護」→「連接機制」中勾選「允許來自遠程對象的 PUT/GET 通信訪問」;

保存并下載配置到 PLC,確保防火墻未禁用 102 端口(S7 通信默認端口)。

關閉 DB 塊優化訪問(僅 S7-1200/1500 需要):


在 DB 塊屬性中取消勾選「優化的塊訪問」,手動分配起始地址(如 DB10 從地址 0 開始)。

三、系統調試與故障排查

3.1 連通性測試

網關側驗證

登錄網關管理頁面(默認地址:192.168.1.100),在「診斷」→「ping 測試」中輸入 PLC IP,測試網絡連通性;

查看「設備狀態」,確認 PLC 已上線(在線狀態顯示為綠色)。

平臺側驗證

在 Vlink 平臺「設備看板」中查看設備狀態,若顯示 “運行” 且測點數值實時更新,表明連接成功;

點擊「實時數據」,檢查采集頻率是否與配置一致(如 1 秒 / 次)。

3.2 常見故障與解決方法



四、擴展功能:從數據采集到智能應用

4.1 報警與通知配置

在「數據采集服務」→「測點管理」中,為關鍵測點(如溫度、壓力)設置閾值:

上限報警:如溫度>80℃時觸發;

變化率報警:如轉速波動>10%/ 分鐘時觸發。

報警通知支持微信推送(綁定公眾號)、短信(需購買短信套餐)和郵件,可設置多級報警級別(警告 / 緊急)。

4.2 數據可視化與報表

Web 監控界面:通過「云組態」功能拖拽生成儀表盤,實時顯示設備 OEE、產量趨勢、能耗曲線;



手機 APP 訪問:下載「Vlink 工業互聯」APP,支持 iOS/Android,可遠程啟停設備、查看歷史數據;

生產報表:自動生成日報 / 月報,包含設備運行時長、故障統計、產能分析,支持 Excel/PDF 導出。

審核編輯 黃宇
