TPS54560B-Q1 是一款 60 V、5 A 降壓穩壓器，具有集成的高電平 側面 MOSFET。該器件可承受高達 65V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制 提供簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍 模式將空載電源電流降至 146 μA。關斷電源電流降至 2 μA，當 使能引腳被拉低。

欠壓鎖定在內部設置為 4.3 V，但可以使用使能來增加 針。輸出電壓?jiǎn)?dòng)斜坡由內部控制，以提供受控啟動和 消除過沖。
*附件：tps54560b-q1.pdf

寬開關頻率范圍允許效率或外部組件尺寸 進行優化。輸出電流逐周期受到限制。頻率折返和熱關斷 在過載情況下保護內部和外部組件。

TPS54560B-Q1 提供 8 端子熱增強型 HSOP PowerPAD? 封裝。

特性

• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 92mΩ 高側 MOSFET
• 146 μA 工作靜態電流和 2 μA 關斷電流
• 100 kHz 至 2.5 MHz 固定開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• 0.8 V 1% 內部電壓基準
• 帶 PowerPAD? 封裝的 8 端子 HSOP
• –40°C 至 150°C TJ工作范圍

參數

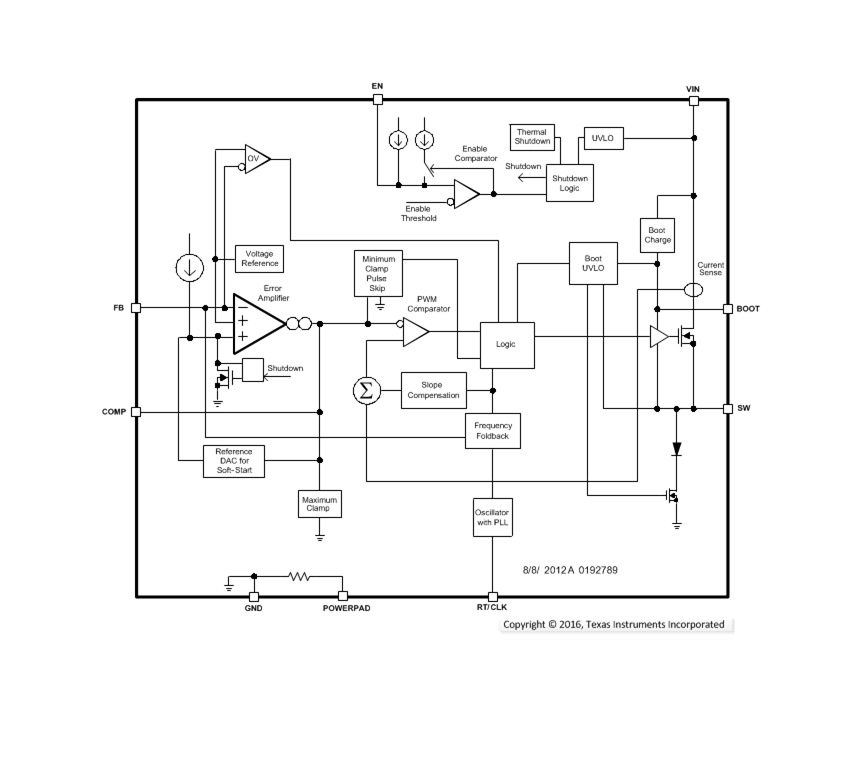

方框圖

1. 概述

TPS54560B-Q1是一款高效率的降壓（Buck）DC-DC轉換器，輸入電壓范圍高達60V，最大輸出電流為5A。該轉換器集成了高側MOSFET，采用固定頻率、電流模式控制，適用于工業自動化、車輛配件、USB充電端口等多種應用。

2. 主要特性

• ?高效率?：輕載時采用脈沖跳躍Eco-mode?，提高轉換效率。
• ?寬輸入電壓范圍?：4.5V至60V。
• ?固定開關頻率?：100kHz至2.5MHz可調。
• ?同步外部時鐘?：支持與外部時鐘同步。
• ?低靜態電流?：工作靜態電流為146μA，關斷電流為2μA。
• ?保護特性?：包括過熱保護、過流保護、頻率折返和欠壓鎖定（UVLO）。
• ?小封裝?：8引腳HSOP帶PowerPAD?封裝，熱性能優越。

3. 功能描述

3.1 電流模式控制

采用固定頻率、峰值電流模式控制，簡化了外部頻率補償，并提供了穩定的輸出電壓。

3.2 脈沖跳躍Eco-mode?

在輕載條件下，通過脈沖跳躍模式降低開關和柵極驅動損耗，從而提高效率。

3.3 低壓差操作

集成自舉電壓調節器，即使在低輸入輸出壓差下也能提供穩定的操作。

3.4 精確的電壓調節

內部集成0.8V、1%精度的電壓參考，通過外部電阻分壓器設置輸出電壓。

3.5 保護功能

• ?過熱保護?：當結溫超過176°C時，自動關閉高側MOSFET。
• ?過流保護?：通過周期限制電流防止過載。
• ?頻率折返?：在過載條件下降低開關頻率，以控制電感電流。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于設定閾值時，關閉轉換器。

4. 應用設計

• ?輸出電壓設置?：通過選擇適當?shù)碾娮璺謮浩鞅壤齺?lái)設置輸出電壓。
• ?開關頻率選擇?：根據應用需求，通過連接RT/CLK引腳到地的電阻來調整開關頻率。
• ?外部組件選擇?：包括電感、輸出電容、輸入電容和自舉電容的選擇，以滿足性能和穩定性要求。
• ?布局考慮?：遵循布局指南，最小化噪聲干擾，優化熱性能。

5. 封裝與訂購信息

TPS54560B-Q1提供HSOP封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記、設計工具和社區資源，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
