TPS6213XA-Q1 器件是易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型值為 2.5 MHz 的高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應以及高輸出電壓精度。

這些器件具有 3 至 17 V 的寬工作輸入電壓范圍，非常適合由中間總線電源軌供電的系統。這些器件在 0.9V 至 6V 的輸出電壓下支持高達 3A 的連續輸出電流（具有 100% 占空比模式）。輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或以跟蹤配置運行。通過配置 enable 和 open-drain power-good 引腳，也可以實現電源排序。
*附件：tps6213013a-q1.pdf

在省電模式下，這些器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。這些器件采用 3 × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 適用于汽車應用
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓范圍：3 至 17 V
• 0.9 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62150A-Q1 引腳對引腳兼容
• 采用 3mm × 3mm VQFN-16 封裝

參數

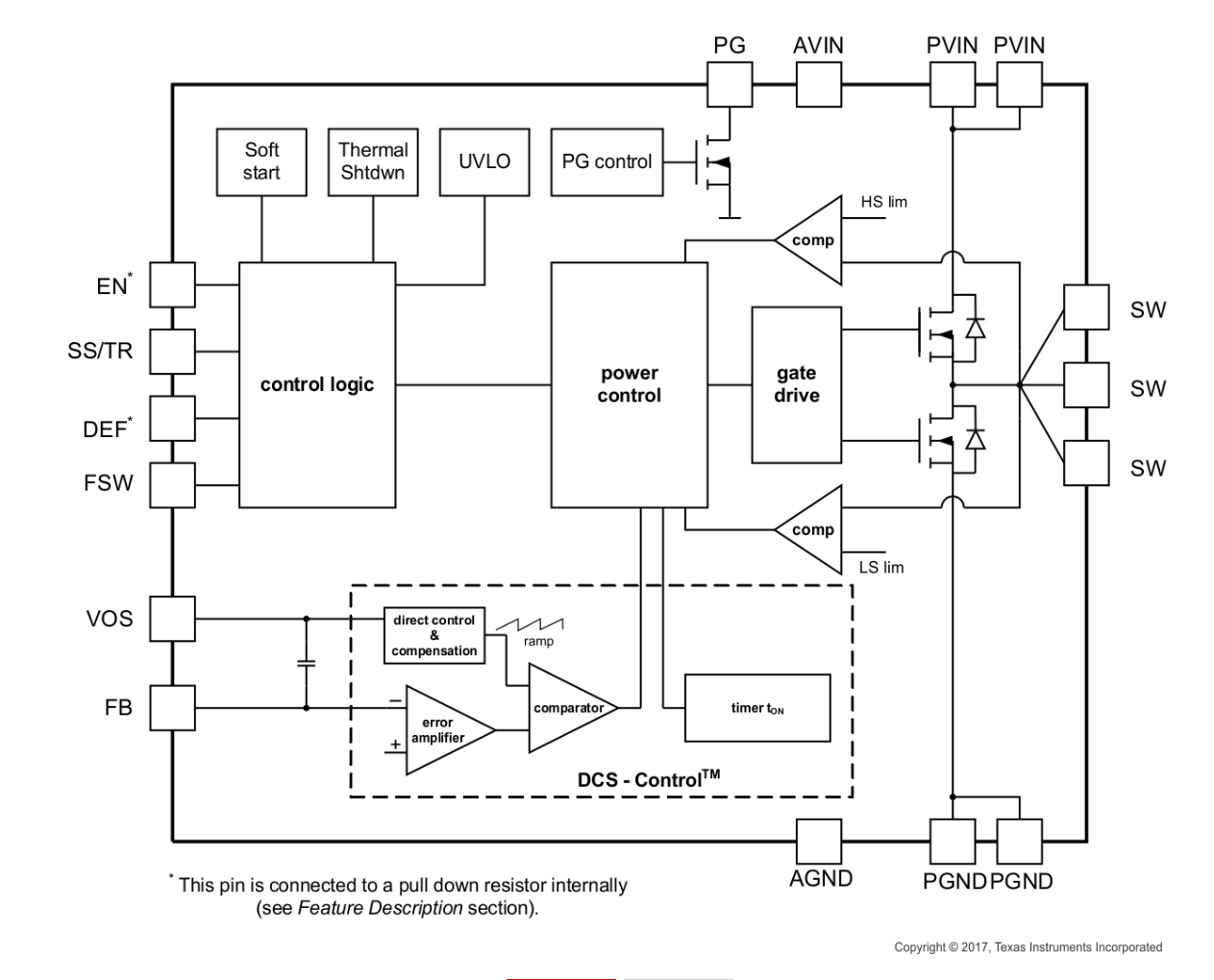

方框圖

1. 概述

TPS6213013A-Q1是一款高性能的同步降壓（Buck）DC-DC轉換器，適用于汽車應用及其他需要高功率密度的場合。該轉換器基于DCS-Control?拓撲結構，具有寬輸入電壓范圍（3V至17V）和可編程輸出電壓（0.9V至6V），最大輸出電流可達3A。

2. 主要特性

• ?DCS-Control?拓撲?：結合滯環、電壓模式和電流模式控制的優點，實現快速穩定的操作。
• ?寬輸入電壓范圍?：支持3V至17V的輸入電壓，適合多電池系統。
• ?可編程輸出電壓?：通過外部電阻分壓器設置，輸出電壓可調范圍為0.9V至6V。
• ?高開關頻率?：典型值為2.5MHz，支持使用小型電感器。
• ?高效率?：采用無縫電源節省模式，在整個負載范圍內保持高效率。
• ?多種保護功能?：包括過溫保護、短路保護、過流保護等。
• ?AEC-Q100認證?：適合汽車應用，滿足功能安全設計要求。

3. 功能描述

3.1 脈沖寬度調制（PWM）操作

在中等和重載條件下，TPS6213013A-Q1以PWM模式工作，保持恒定的開關頻率（典型值為2.5MHz或可選的1.25MHz）。

3.2 電源節省模式

在輕載條件下，自動進入電源節省模式，降低開關頻率以維持高效率。

3.3 100%占空比模式

當輸入電壓接近輸出電壓時，轉換器進入100%占空比模式，允許轉換較小的輸入輸出電壓差。

3.4 軟啟動/跟蹤功能

內部軟啟動電路控制輸出電壓的啟動斜率，避免啟動時的浪涌電流。SS/TR引腳可用于跟蹤主電壓，實現電源排序。

3.5 電源良好（PG）輸出

PG引腳指示輸出電壓是否達到穩定狀態，可用于多軌電源排序。

4. 應用設計

• ?輸出電壓編程?：通過選擇適當的電阻分壓器比例來設置所需的輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感器、輸出電容和輸入電容。
• ?布局考慮?：遵循推薦的布局指南，以最小化噪聲和提高熱性能。

5. 封裝與訂購信息

TPS6213013A-Q1提供3mm x 3mm的VQFN-16封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。
