溫度補償晶振TCXO（Temperature compensation Xtal Oscillator）也有人稱為溫控晶振，是一種通過內部溫度補充電路實現高精度高穩定性的有源晶振。多用于對頻率精度要求高的場景，如智能手機、GPS、無線通訊模塊、微機站（FemtoCell）等，是一種理想的參考時鐘。

TCXO 內部集成了一個固定頻率的AT 型水晶振動子，因為水晶的材料特性，振動子具有確定的溫度-頻率特性，同時也因為這個特性，使得晶振在受溫度的影響的時候，頻率會隨溫度的變化而變化。

今天向大家推薦的是10MHz的TCXO，常見日系有三個品牌EPSON愛普生、NDK日電波、KDS大真空。

（另，可根據客戶需求增加VC壓控功能）。

TG5032CGN TCXO / VC-TCXO是一款應用廣泛的晶振，具有超高穩定性，CMOS輸出和使用晶體基振的削波正弦波輸出形式。且有低相位噪聲優勢，是溫補晶體振蕩器(TCXO)和壓控晶體振蕩器(VCXO)結合的產物，具有TCXO和VCXO的共同優點，性價比高，頻率溫度的穩定度極好，溫度適應能力強，可在寬溫下穩定工作。

頻率范圍10MHz至40MHz

輸出波形互補金屬氧化物半導體

電源電壓3.3 V類型

頻率/溫度特性±0.1× 10 6Max。(-40°C至+85°C)

頻率老化±3.0× 10 6Max。/ 20年

外形尺寸5.0 × 3.2 × 1.45mm(10針)

應用程序小細胞，層3，同步，IEEE1588

特性超高穩定性，寬溫度范圍

TG5032CGN 10MHz 的特性

溫補晶振：精準時鐘之選

TG5032CGN晶振以其小尺寸和高效能，在電子設備中扮演著重要角色。TG5032CGN是一顆溫補晶振，因其高精度和高穩定性，被廣泛用于各種電子設備中。

TG5032CGN晶振不僅適用于通信設備、汽車電子、消費電子和工業電子等領域，還具備寬泛的頻率范圍，便于電路設計。特別值得一提的是，TG5032CGN是一顆還帶壓控的溫補晶振，TG5032CGN具有優異的頻率溫度特性，頻率穩定性高，即使在惡劣的環境下也能保持精準的信號頻率。

TG5032CGN不僅具有超高穩定性，還結合了CMOS輸出和晶體基振的削波正弦波輸出形式，具有低相位噪聲的優勢。這顆晶振的頻率容差僅為+1.0X10-6，且受環境溫度、負載和電壓的影響極小。在工作溫度范圍內，其頻率溫度特性僅為±0.10X10-6，內置的溫度補償功能使其能夠抵抗晶振本身及外部環境的溫度變化，保證頻率輸出穩定性。

TG5032CGN溫補晶振的存儲溫度范圍為-40°C到+90°C，對存儲環境的要求也較低，存儲方便。無論是通信設備的精準時鐘，還是汽車電子中的傳感器，5032溫補晶振都發揮著重要作用。

TG5032CGN溫補晶振在GPS定位器中的應用

在GPS定位器技術飛速發展的今天，GPS（全球定位系統）已經成為人們日常生活中不可或缺的一部分。無論是駕車出行、騎行導航，還是步行探索新城市，GPS定位技術都在默默地為我們的出行提供精準的導航和安全保障。作為GPS定位器的核心元件之一，晶振的性能直接影響到設備的定位精度和穩定性。

GPS定位技術在應用中的重要性：

1、精準導航：GPS定位技術為我們提供了精確的位置信息，無論是開車、騎行還是步行，都能通過導航設備準確地找到目的地。特別是在陌生的城市或復雜的路網中，GPS導航系統可以幫助我們避免迷路，節省時間和精力。

2、實時交通信息：通過GPS定位技術，導航系統可以實時獲取交通信息，幫助用戶避開擁堵路段，選擇最優路線，提高出行效率。這對于日常通勤和長途旅行來說，都是不可或缺的便利功能。

3、安全保障：在緊急情況下，GPS定位技術可以為救援人員提供準確的位置信息，及時展開救援行動。例如，車輛發生故障或事故時，GPS定位系統可以迅速報告位置，確保救援人員能夠及時抵達現場。

4、物流和貨物追蹤：對于物流行業來說，GPS定位技術是高效管理貨物和車輛的關鍵。通過實時追蹤貨物的位置，物流公司可以優化運輸路線，提高配送效率，降低運營成本，同時也為客戶提供了透明的物流信息。

5、個人安全與健康：GPS定位技術在個人安全和健康管理方面也扮演著重要角色。智能手表和運動追蹤器等設備通過GPS定位技術，記錄用戶的運動軌跡和健康數據，幫助用戶制定科學的運動計劃，提升健康水平。

在未來，隨著定位技術的不斷發展和應用領域的不斷擴展，像TG5032CGN這樣的高性能晶振將繼續在GPS定位器中發揮重要作用，為我們的出行提供更多便利和安全保障。

TG5032CGN溫補晶振在無線模塊中的應用

1、提升通信穩定性：高精度的頻率穩定性和低相噪性能確保了TG5032CGN晶振能夠為無線模塊提供穩定可靠的時鐘信號，避免因頻率漂移和信號噪聲引起的通信不穩定和數據傳輸錯誤。

2、延長模塊續航時間：低功耗設計減少了無線模塊的電力消耗，顯著延長了設備的電池續航時間。這對于依賴電池供電的便攜式通信設備和物聯網節點來說，顯著提升了用戶體驗和設備的實用性。

3、適應多種應用場景：高可靠性和寬溫度范圍使得TG5032CGN晶振能夠在各種復雜環境下穩定工作。無論是在極端溫度條件下，還是在震動、濕度等惡劣環境中，無線模塊都能保持正常運行，提供可靠的通信服務。

4、支持高集成度設計：小型化封裝設計使得TG5032CGN晶振非常適合集成到各種無線模塊中，減少了設備的體積和重量，實現高集成度設計，適應現代電子設備對小型化和高性能的雙重需求。

TG5032CGN在汽車動力轉向控制器

無線模塊中的應用

TG5032CGN溫補晶振在汽車動力轉向控制器無線模塊中的應用優勢：

1、TG5032CGN主要應用于汽車動力轉向控制器，其穩定性和精準性能夠滿足高速行駛和急轉彎等極端條件下的精確控制需求。

2、同時，它也適用于其他對時鐘同步信號要求嚴格的汽車電子系統，如防抱死制動系統（ABS）和電子穩定性控制系統（ESC）等。

3、TG5032CGN TCXO / VC-TCXO具有優異的耐高溫性能，能夠在汽車引擎艙等高溫環境下穩定工作，采用10pin端子型設計，方便與現有汽車電子系統進行連接和集成，成為汽車動力轉向控制器等高要求應用的理想選擇。

4、它的出色性能和可靠性為汽車電子系統的穩定運行提供了重要保障，推動著汽車科技的不斷進步和發展。

NDK NT3225SA 10M 可用于北斗

NT2520SB(GPS)

NT3225SB10M 的特性

?具有最適合于GNSS用途的高穩定的頻率溫度特性
?帶有Stand-by功能
?為對應低電源電壓的產品 (可對應 DC+1.7V to +3.3V 標準規格：+1.8V)
?高度：最高0.9 mm, 體積：0.004 cm3, 重量：0.014g, 超小型, 量輕
?低消耗電流
?表面貼片型產品（可對應回流焊）
?無鉛產品（滿足無鉛焊接的回流溫度曲線要求）
?可根據選擇, 使產品帶有AFC（頻率控制）功能。

NT3225SB10M 的用途

?智能手機/移動電話
?無線模塊
?GNSS模塊等

NT3225SA10M 的特性

NT3225SA溫補振蕩器四個參數指標變化

1、溫度頻率偏差變化：當NT3225SA溫補晶振在焊接過程中經過回流焊設備之后，高溫環境的變化會導致晶振的輸出頻率發生變化，其輸出頻率在經過回流焊之后，頻率偏差不超過±0.5ppm；

2、頻率老化：總所周知，所有的元器件在工作運行狀態下都會有損耗，晶振用一個專業性的術語稱之為頻率老化，基于NT3225SA晶振先進的工藝設計，在第一年的頻率老化控制在±1.0ppm以內；

3、電源電壓變動：當電壓值超出標稱電壓的5%以內，頻率偏差也會控制在±0.2ppm；

4、負載電容變動：以有源晶振電容10PF為標稱值，上下浮動10%，頻率偏差會漂移±0.2ppm。

NT3225SA10M 的用途

該款晶體振蕩器還具有快速啟動時間，其振蕩啟動時間最大僅為2.0ms，并且該晶振的工作電壓范圍1.7V~3.3V，寬工作電壓范圍可降低系統電壓設計的復雜度。

基于NT3225SA小體積，高進度，高穩定性的優勢，其不僅可以運用于GPS的設計，還可用射頻和無線通信設備，包括CDMA、WCDMA、LTE、WiMAX等。

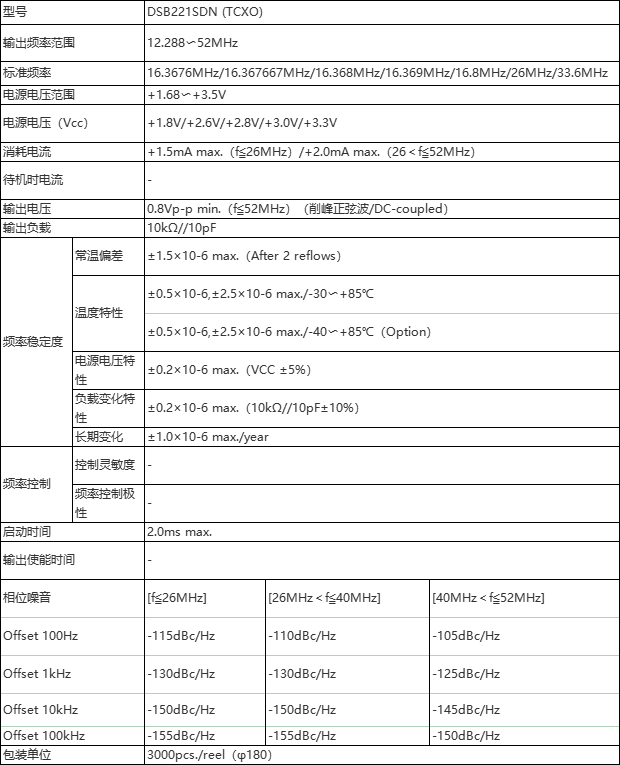

DSB221SDN10M的特性

DSB221SDN10M的應用

?手機、GPS/GNSS、工業用無線通信設備等。
