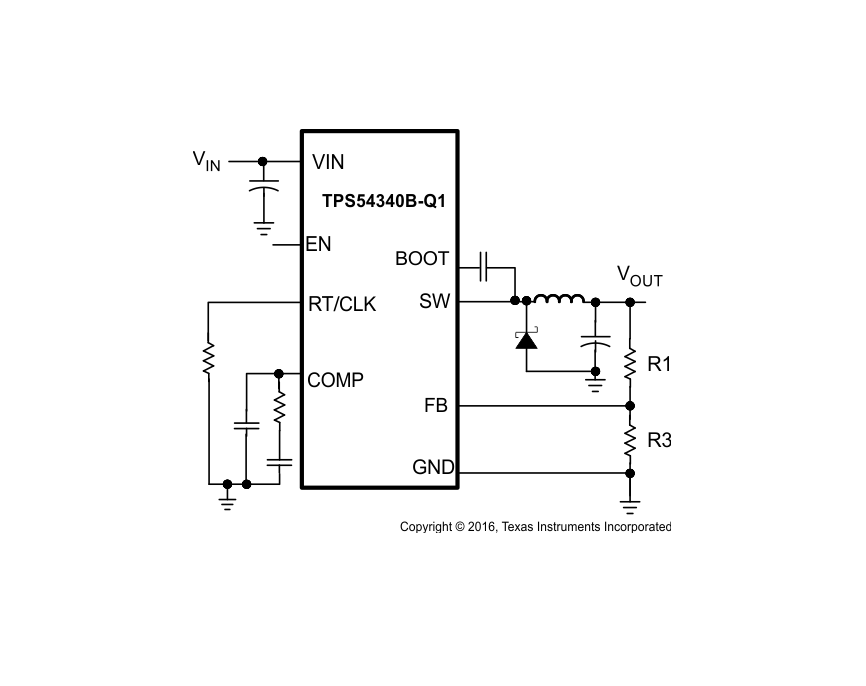

TPS54340B-Q1 器件是一款 42V、3.5A 降壓穩壓器，具有集成的 高邊 MOSFET。該器件可承受高達 45 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式 控制提供簡單的外部補償和靈活的組件選擇。低紋波 脈沖跳躍模式將空載電源電流降至 146 μA。關斷電源電流降至 1 μ當使能引腳被拉低時。

欠壓鎖定在內部設置為 4.3 V，但可以使用外部 使能引腳上的電阻分壓器。輸出電壓啟動斜坡在內部控制為 提供受控啟動并消除過沖。

寬廣的可調頻率范圍允許優化效率或 外部組件大小。頻率折返和熱關斷保護內部和外部 組件。
*附件：tps54340b-q1.pdf

TPS54340B-Q1 器件采用 8 引腳熱增強型 HSOP PowerPAD 封裝 包。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C3B
• 輕負載時效率高，具有脈沖跳躍 Eco 模式?
• 92mΩ 高側 MOSFET
• 146μA 工作靜態電流和 2μA 關斷電流
• 100kHz 至 2.5MHz 可調開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• 0.8 V 1% 內部電壓基準
• 采用 PowerPAD? 封裝的 8 引腳 HSOP 封裝
• –40°C 至 150°C TJ工作范圍
• 由 WEBENCH 軟件工具提供支持^?^

參數

方框圖

1. 概述

TPS54340B-Q1是一款適用于汽車和工業應用的42V輸入、3.5A輸出的降壓（Buck）DC-DC轉換器。該轉換器集成了高側MOSFET，采用固定頻率、電流模式控制，具有高效率、低靜態電流和寬工作溫度范圍等特點，并支持Eco-Mode?功能以在輕載條件下提高效率。

2. 主要特性

• ?寬輸入電壓范圍?：支持4.5V至42V的輸入電壓，適用于多種電源系統。
• ?高效率?：在輕載條件下通過脈沖跳變Eco-Mode?技術提高效率，降低無負載時的供電電流至146μA，關閉模式下的供電電流為2μA。
• ?集成高側MOSFET?：內置92mΩ的高側MOSFET，支持高達3.5A的連續輸出電流。
• ?可調開關頻率?：開關頻率可調范圍為100kHz至2.5MHz，便于優化效率和外部組件尺寸。
• ?同步外部時鐘?：RT/CLK引腳支持同步至外部時鐘信號。
• ?多種保護功能?：包括過熱關機、過流保護、欠壓鎖定（UVLO）等。
• ?AEC-Q100認證?：滿足汽車級應用要求，適用于-40°C至125°C的工作溫度范圍。
• ?支持WEBENCH?軟件工具?：方便用戶進行電路設計和優化。

3. 功能描述

3.1 固定頻率PWM控制

采用固定頻率、峰值電流模式控制，簡化外部頻率補償設計。

3.2 脈沖跳變Eco-Mode?

在輕載條件下自動進入脈沖跳變模式，減少開關次數，提高輕載效率。

3.3 低壓差操作

集成自舉電壓調節器，支持高占空比操作，最大輸出電壓接近最小輸入電壓。

3.4 過壓保護

內置過壓保護（OVP）比較器，防止輸出電壓過沖。

3.5 軟啟動功能

內部軟啟動電路控制輸出電壓的啟動斜率，避免啟動時的浪涌電流和過沖。

3.6 頻率折返

在過流或短路條件下，通過降低開關頻率來限制電感電流，保護轉換器免受損壞。

4. 應用設計

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感器、輸出電容、輸入電容和自舉電容。
• ?布局指南?：遵循推薦的布局指南，以最小化噪聲和寄生效應，提高轉換器的性能。

5. 封裝與訂購信息

TPS54340B-Q1提供8引腳的HSOP PowerPAD封裝，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。
