在ZIO系列插板式模組系統中，EtherCAT分布式供電如同設備的血液循環網絡，其供電穩定性直接決定系統可靠性。本文將從電流計算到電源擴展，為您講解EtherCAT分布式供電該如何實現。

?ZIO系列插板式模組的電源介紹

ZIO系列插板式I/O模塊

是ZLG開發的可靈活設計的遠程I/O擴展模塊。該系列產品由耦合器、數字I/O、電機驅動、模擬量、電源等功能模塊組成。 ZIO系列可以通過定制化的底板集成各類接口，搭配多種功能模塊，能夠實現小型化的同時通過預制線纜的方式減少接線，從而減少設備安裝調試的人工成本。其中EtherCAT通訊用的3.3V電源很重要，如同設備的血液循環網絡，其供電穩定性直接決定系統可靠性。比如ZIO系列插板式模組系統可以插接多個電機從站模組，輕松實現數百個電機驅動的同步控制，但如此多的模組對EtherCAT通訊用的3.3V電源要求很高，一方面功率要足夠大，另一方面紋波等干擾要盡量低。ZIO系列插板式模組標配的EtherCAT電源有耦合器ZCPC-80801自帶的電源及擴展電源模塊ZPWC-240304，該電源經過ZLG實驗室的可靠性測試及環境測試，擁有高可靠性的特點，電源參數如下所示：1. 耦合器 ZCPC-80801

• 輸入 24VDC/0.7A；
• 輸出 3.3V/4.5A/±2%；
• 工作溫度 -25°C ~ +60°C。

2. 擴展電源模塊 ZPWC-240304

• 輸入 24VDC/0.7A；
• 輸出 3.3V/4.5A/±2%；
• 工作溫度 -25°C ~ +60°C。

?ZIO系列插板式模組的電源選型及使用

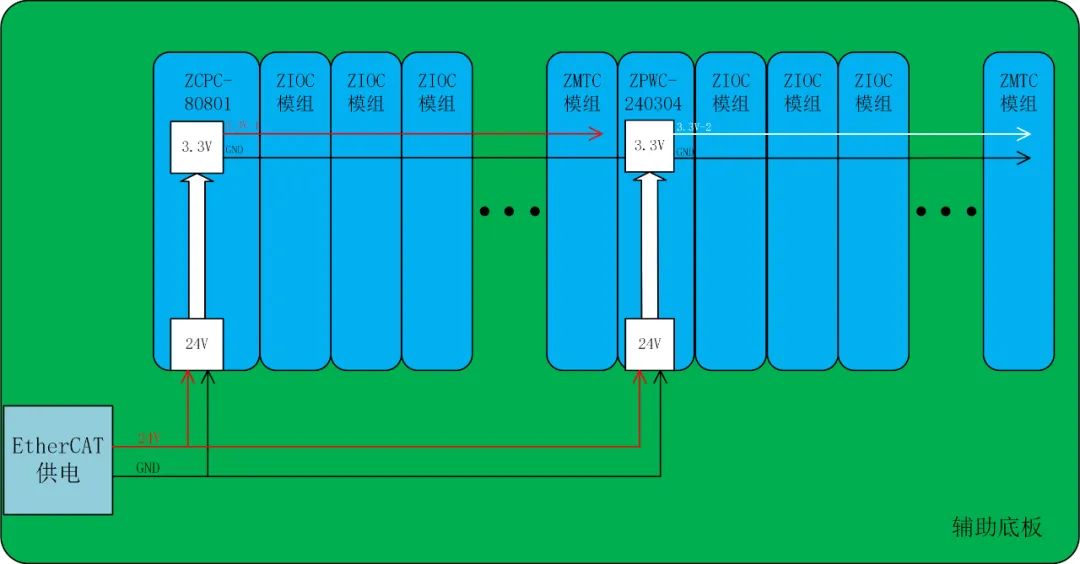

ZIO系列插板式模組的EtherCAT供電的框圖如下圖所示：

耦合器ZCPC-80801和ZPWC-240304都可以為模組提供3.3VEtherCAT供電，它們都是通過底板的24V，經過模塊的DC-DC轉換器轉換成3.3V。ZIO系列插板式模組的電源選型步驟如下：

1. 查找對應模組手冊里的EtherCAT控制電源的電流，例如ZIOC-E0016DP的EtherCAT控制電流為300mA；
2. 計算系統所需的EtherCAT控制電流，比如需要10個ZIOC-E0016DP，那系統需要的EtherCAT控制電流為3A；
3. 選型電源，10個ZIOC-E0016DP的系統需要的EtherCAT控制電流為3A，那單個耦合器就能提供系統所需電流。如果需要控制20個ZIOC-E0016DP，那系統的控制電流為6A，明顯單個耦合器帶不動整套系統，此時就要加一個擴展電源模塊ZPWC-240304，10個ZIOC-E0016DP的控制電源由耦合器提供，另外10個ZIOC-E0016DP的控制電源由擴展電源模塊提供。

客戶在搭建系統時應確保系統所需的控制電源不要超過耦合器能提供的電流，超過時要在系統上加額外的電源模塊如ZPWC-240304，設計時最好能有20%的余量。本次專題我們講解了ZIO系列插板式模組的電源選型及使用，后面的專題我們將為大家講解輔助底板上電源該如何走線。
