摘要

校園配電系統承擔著教學樓、宿舍樓、實驗室、食堂及多功能場館等眾多場所的用電保障任務，具備用電負荷多元、人員密集、場景復雜的典型特點。保障配電系統的安全性、連續性、智能化水平，是校園現代能源管理的重要目標。AISD300系列三相智能安全配電裝置憑借其多功能保護、實時監測、智能報警與遠程通信能力，成為現代校園配電改造升級的重要設備之一。本文圍繞其技術優勢，探討其在校園配電系統中的應用價值。

校園配電系統的安全需求分析

校園建筑功能多樣，包括教學樓、宿舍、圖書館、計算機房、大型實驗室、體育場館等，電氣設備繁雜，用電時段差異顯著，具有以下典型特點：

學生、教職工密集，人員觸電風險高；

建筑老舊，線路老化問題普遍，絕緣劣化風險大；

部分區域需連續供電（如實驗設備、IT機房）；

多樣化的負載變化，短路、電壓異常頻發；

安全管理依賴人工，缺乏實時監控能力。

因此，需采用智能化配電保護設備，提升系統安全性、運行可靠性及智能管理水平。

AISD300系列智能配電裝置

AISD300 系列三相智能安全配電裝置是安科瑞專為低壓配電側開發的款智能安全配電產品，本產品主要針對低壓配電系統人身觸電、線路老化、短路、漏電等原因引起電氣安全問題而設計。

產品主要應用于學校、加油站、醫院、銀行、療養院、康復中心、敬老院、酒店賓館、商場商鋪、企事業單位、家庭電器、旅游景點等各類低壓用電的場所，為場所內用電設備提供安全可靠的供電。

編輯搜圖

請點擊輸入圖片描述（最多18字）

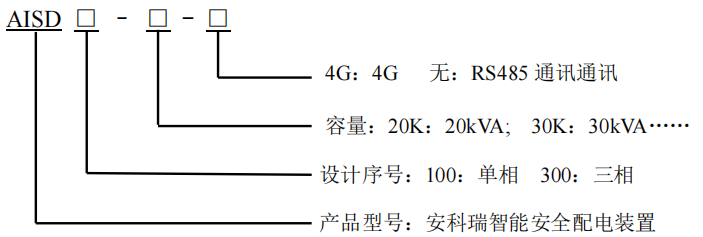

設備命名

編輯搜圖

請點擊輸入圖片描述（最多18字）

功能簡介

提高供電連續性：裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電源，不影響用電設備繼續運行。

提高供電安全性：裝置輸出側負載線路發生單相接地故障時，接地點不會產生火花，防止電氣火災事故發生。

保障人身安全：裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護不會造成觸電事故。

監測報警功能：后端輸出線路發生過載、過欠壓、絕緣，以及裝置內部超溫故障時，裝置發出聲光報警信號。

電參量測量與顯示：裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示。

事件記錄：裝置可存儲 20 條事件記錄，可供用戶查詢。通訊功能。裝置配有1路 RS485 通訊，采用標準 Modbu-RTU 協議。也可選配無線通訊功能，通過有線組網或無線方式將數據發送到云平臺，用戶可以使用瀏覽器、手機 APP 或微信眾號對裝置的遠程監測和控制。

具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

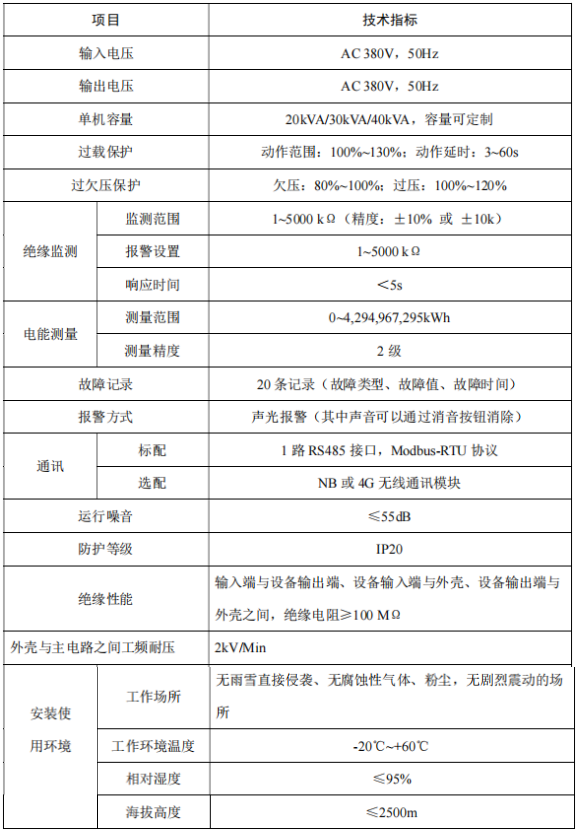

技術參數

編輯搜圖

請點擊輸入圖片描述（最多18字）

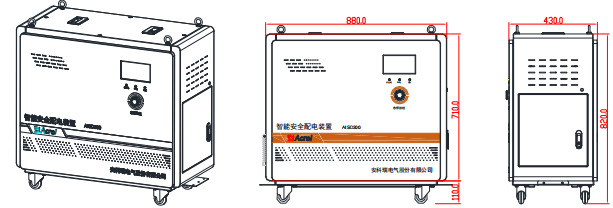

設備規格

編輯搜圖

請點擊輸入圖片描述（最多18字）

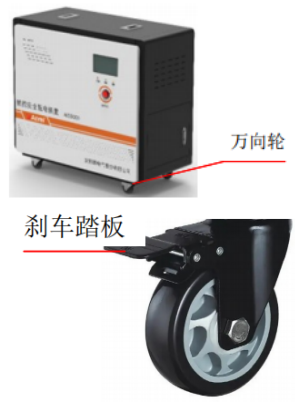

安裝方式

AISD300 系列三相智能安全配電裝置采用落地安裝，安裝時，將智能安全配電裝置放置在水平的地面上，確定四個萬向輪均勻支撐受力后，將萬向輪的剎車踏板踩下，確保輪子剎緊不能轉動。

編輯搜圖

請點擊輸入圖片描述（最多18字）

系統界面

編輯搜圖

請點擊輸入圖片描述（最多18字）

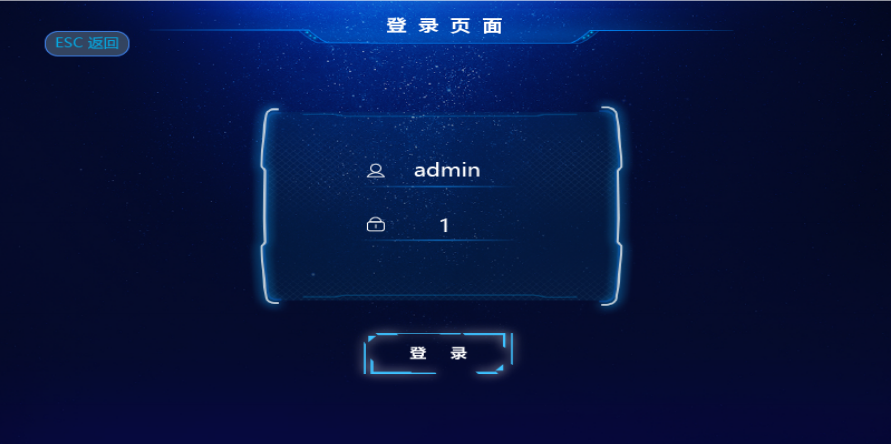

登錄界面

對裝置參數進行設置，需要先登錄。按下菜單按鈕，進入登錄界面。在該界面輸入正確的登錄的賬號和密碼，確認登錄，便可進入菜單界面。

編輯搜圖

請點擊輸入圖片描述（最多18字）

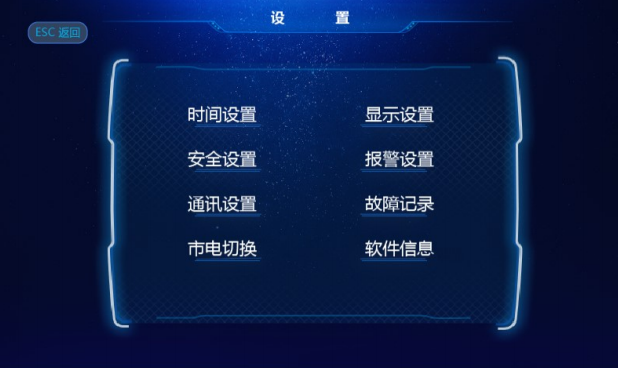

菜單界面

在菜單界面里，觸按相應的菜單，可以設置裝置的運行參數，查看運行狀態。

編輯搜圖

請點擊輸入圖片描述（最多18字）

主界面

實時顯示裝置運行時的監測數據及運行狀態，監測數據包括：電壓、電流、功率、電能、系統對地電阻、溫度等。狀態監測有：系統運行狀態及風扇狀態。

編輯搜圖

請點擊輸入圖片描述（最多18字）

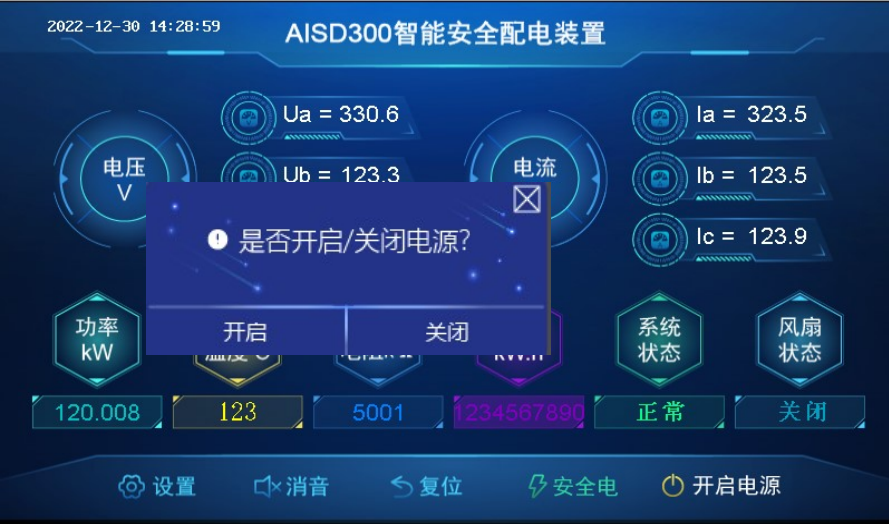

開啟和關閉電源

點擊電源符號，然后確認后可打開和關閉電源。該功能用于打開和關斷智能安全配電裝置對外的供電電源。

編輯搜圖

請點擊輸入圖片描述（最多18字）

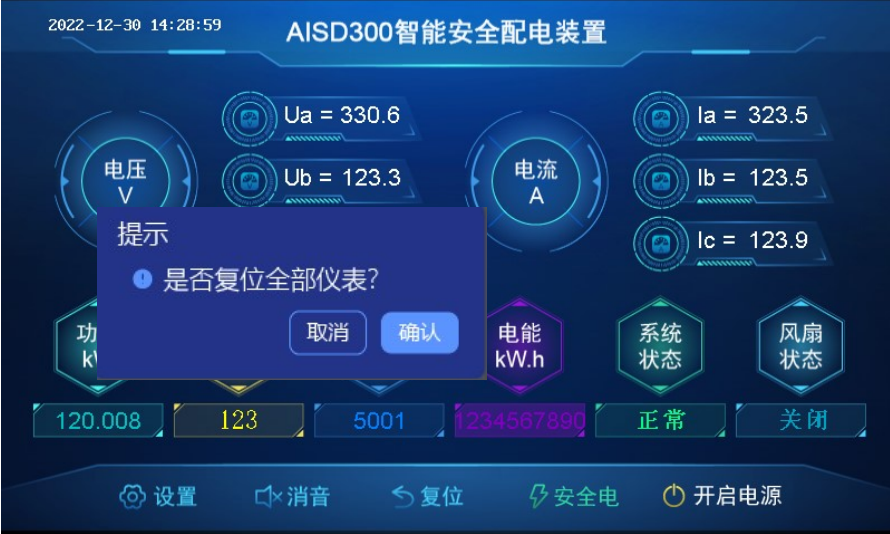

復位

當儀表發生過壓、欠壓、過載、絕緣、超溫等故障時，在故障排除后，可通過按下復位按鈕消除故障報警，恢復正常運行狀態。

典型應用場景分析

教學樓配電改造

通過AISD300系列替換傳統低壓配電箱，保障教學樓、報告廳、實驗室等區域的電氣安全性提升，實現高風險場所的漏電流智能保護。

學生宿舍安全用電管理

宿舍樓層用電設備復雜，歷史遺留線路問題突出。智能安全配電裝置實時監控線路絕緣狀態，提前預警老化風險，減少宿舍火災隱患。

機房與實驗室連續供電保障

針對IT機房、精密實驗室，AISD300在單相接地時仍可持續供電，避免教學或科研數據中斷，滿足高可靠性供電需求。

校園能效管理平臺集成

通過RS485接口或無線通信模塊，AISD300可輕松接入校園能源管理平臺，實現配電系統的數據集成、遠程運維管理，降低人力維護成本。

結語

AISD300系列三相智能安全配電裝置以其安全保護能力、智能化監測手段與靈活的通信特性，為校園配電系統帶來了更高的安全性、更強的可靠性和更好的智能化水平。隨著教育行業對安全用電和智慧校園建設的持續推進，AISD300系列設備將在更多學校配電系統中發揮核心作用，成為現代校園能源管理的重要組成部分。
