分布式光伏的 “四可”，即可觀、可測、可調、可控，這一概念旨在使分布式光伏系統具備數據采集、監測、控制和調節能力，進而保障電網的安全穩定運行。其中，可觀要求實現低壓分布式光伏統計數據、運行狀態、調節控制、異常告警的全景可視化展示；可測需開展低壓分布式光伏用戶數據分鐘級采集，實現實時感知、運行監測和異常分析；可調指應用相關設備建立柔性調節能力，實現用戶柔性可調；可控則是應用光伏專用斷路器建立剛性控制能力，確保緊急情況下電網能夠斷開并網開關，保障大電網電壓與頻率的安全穩定。

面對這一行業趨勢，安科瑞憑借其深厚的技術積累與豐富的項目經驗，推出的 Acrel-1000DP 分布式光伏監控系統展現出諸多契合 “四可” 要求的顯著優勢。

一、Acrel-1000DP 概述

Acrel-1000DP分布式光伏監控系統平臺即可對用戶光伏發電、用電進行集中監控、統一調度、統一運維，滿足用戶可靠、安全、節約、高效、有序用電的要求。對用戶提供運維服務，實現能源互聯，信息互通，打破信息孤島；根據用電設備負荷重要性分級管理，錯峰有序用電。

二、Acrel-1000DP功能敘述

展示光伏電站名稱、位置、逆變器數量等基本信息；

統計當前光伏電站日、月、年發電量；

按匯流數據分散分析每組光伏組件發電功率以及工作狀態

監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息；

監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息；

監測逆變器交直流側電參量信息。

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等；

通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜；

通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數；

展示所選站點下全部電能質量檢測儀所有暫態事件

展示逆變器交流側總有功功率曲線；

展示逆變器直流側電壓曲線；

展示當前光伏發電站所處環境溫度曲線；

綜合分析環境對光伏發電的影響，

監測站內電能檢測儀采集到的數據

諧波畸變率，電流有效值

柱狀圖展示三相電流，實時負荷曲線，有效值等參數展示；

展示所選站點下全部電能質量檢測儀所有暫態事件。

三、Acrel-1000DP分布式光伏監控系統的特點

輸出功率相對較小。容量在數千瓦以內。污染小，環保效益突出。發電過程中，沒有噪聲，也不會對空氣和水產生污染。能夠在一定程度上緩解局地的用電緊張狀況。發用電并存。分布式光伏發電是接入配電網，發電用電并存，且要求盡可能地就地消納。

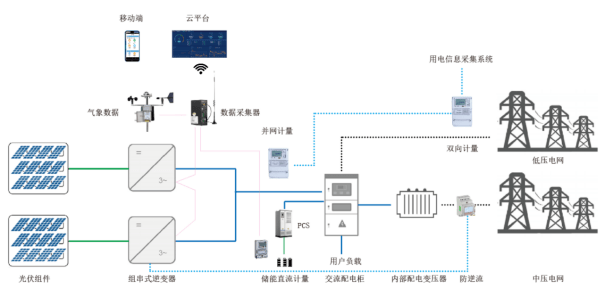

四、系統圖

五、項目案例

5.1 概述

中原科技城坐落在鄭州市鄭東新區的龍湖地區，其核心區域占地16.4平方公里，北靠連霍高速公路、南靠龍湖、東鄰龍子湖、西達中州大道。“十四五”，河南省和鄭州市將共同打造一條由數字、文化、信息、前沿科技、生命科學、人才和教育等多個領域組成的“城市科技走廊”。中原科技城的核心區域，占地面積為453畝，規劃建設面積為1142000平方米，規劃建設面積為1142000平方米。

該工程為智能電網A1、A4能量站10 kV工程，該工程位于中原科技城的中心起始區，每條線路的進出源都是一批具有自主知識產權的創新型企業。進、出口箱體采用上、下兩種形式，使用KYN28-12型手推式金屬鎧裝真空開關。兩個能量站都是雙進線一母聯的供電方式，并且都是由多個變壓器，電動機，電容組成的輸出回路。

5.2 產品需求

保護需求、信號出口需求

5.3 產品方案設計

在這個工程的配電工程中，一共有兩個能源站，分別是A1和A4，它們分別包含了2個10 kV變配電室，這些配電室都是兩段母線，它們都采用了單母線系統，一共包含了37面高壓開關柜，整個配電室一共設置了31臺保護裝置，將其中A1能源站的系統作為一個例子。

六、總結

綜上所述，在光伏行業的不斷發展，需求量的不斷增加下。對于光伏電站整體的管理，安排的技術要求也越來越高。需要更加智能化，一體化的管理。安科瑞Acrel-1000DP遵循安全可靠，經濟合理的原則，滿足電力系統自動化總體規劃要求，提高生產運行管理水平，降低生產運行和設備維護成本。
