前言

隨著雙碳?標及屋頂分布式光伏的強制?標確定，以及服務以新能源為主體的新型電?系統建設，促進能源綠? 低碳發展，進?步完善分時電價機制的通知，屋頂分布式光伏和儲能系統集成的智能微?將迅速發展。

我國建筑屋頂資源豐富，開發建設屋頂分布式光伏潛?巨?。然?建筑屋頂分布?泛、資源分散、單體規模?、開發 建設協調?作量?，不僅在?定程度制約了屋頂分布式光伏更?規模發展，也為運維?作增加了難度，提?了??的管 理成本。隨著設備轉換效率?幅提升所帶來的產業變?，單純強調發電效率已經不再能夠滿?提?電站經濟效益的需 求，在強調提?發電效率的同時，提?電站的管理效率、降低管理成本也應得到重視。

一、分布式光伏發電集中運維管理平臺

CET中電技術搭建分布式光伏集中運維管理平臺，對分散分布的光伏電站的電?參數、光伏組件、儲能設施、充電樁、負荷 設備等設施的運?情況進?實時監測。同時還提供平臺建設涉及的軟硬件設備供貨、安裝施?、調試、系統上線等全套服務， 實現電?設施運?參數全?接?，實時監測逆變器、儲能設施、充電樁、?象站、負荷設備等設備設施。

• 以統?的分布式光伏集中運維管理平臺，展?整個項?、各個分散的光伏電站運?情 況，以源?荷儲深度協同為核?理念，對市政供電、光伏發電、儲能充放電、充電樁運?、負荷 ?電進?實時監測和管理。
• 平臺采?先進的數學模型，結合光伏發電數據、制定充放電策略、調整負荷運?狀態，提 ?能源利?效率，同時與?電?靈活互動，達到?樓?電?發??，余電上?，促進綠電就地 消納，助?雙碳?標實現。
• 通過需求側響應、合理利?峰?電價差等?式降低電??能成本。

二、平臺設計方案

1、設計原則

?案以安全、經濟、?效、低碳為核?設計原則，將各項?市電供電、光伏發電、儲能充放電、充電樁運?、負荷?電、以及 光伏電站運?節能減排等信息進?集中采集和分析，實現信息化、?動化、智能化的智慧能源服務。

?案配置以集中監控中?有?值守，其他各光伏?站等設備分布區少?值守/??值守為原則，取代常規分布式光伏電 站現場監視、?動抄表、分散管理模式，以服務器遠?數據讀取、在線監視、遙控等?段為主要?式實現對整個平臺數據的采集 和監視、測量、記錄、控制和運?管理。對采集到的數據進?橫線縱向對?，及時發現設備或系統的異常狀況，并以短信、郵件、 ??提?、推送告警信息，派發?單，跟進運維?作進度，極?提?運營管理效率，降低運維成本。

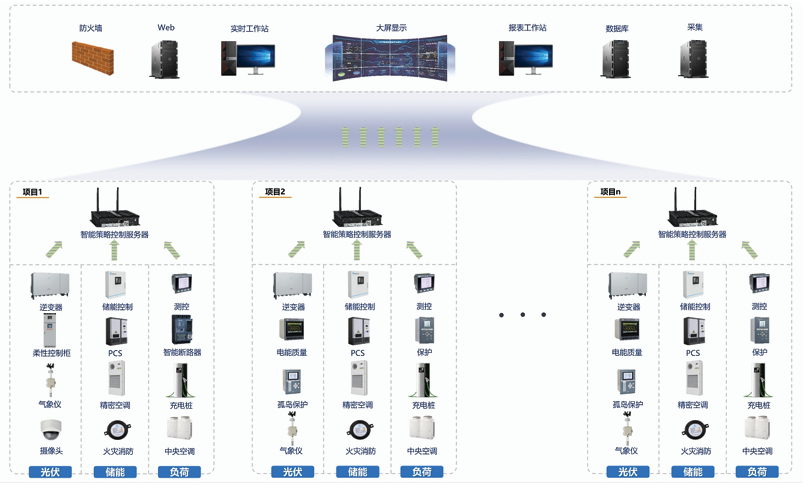

2、方案組網形式

監控中?采?相對獨?、分層分布式、開放式結構設計，提?了平臺的安全性、可靠性和可擴展性。可根據實際需求，選擇 本地部署、云部署、托管云部署等多種?式。

平臺層：

通過在云端部署分布式光伏全景智能監控系統軟件等。將分布于各地、各區域的光伏變電站的數據集中采 集匯總、處理和存儲，可通過??或本地客?端進?數據展?、智能控制和智慧運維服務。

控制及網絡層：

主要由智能策略控制服務器構成，服務器集智能?關、服務器等產品功能于?體，內置策略控制軟件，可實 現數據的采集、設備就地智能控制和數據上云。

感知層：

包括多功能電表、智能斷路器、保護裝置、電能質量裝置、逆變器、?象儀、儲能PSC、充電樁、直流屏和攝像頭等。

三、平臺功能介紹

1、光伏發電管理

通過對光伏、逆變器實時監視，了解光 伏組件實時發電情況和逆變器運?效率，評 估整個光伏系統的出?情況，結合歷史發電 數據及影響因?，通過數學模型進?分析， 預測系統整體發電效率，對未來電?調度及 光伏電站運?策略提供?撐。同時根據光伏 發電趨勢分析的橫向縱向對?，了解光伏發 電趨勢，提煉出數據模型，根據數據模型運 算結果，通過算法預測/估計組件?命周期， 為運維?作提供數字化指導。

2、電池儲能管理

對儲能系統設備運?狀況進?監視，通 過測量單體電池電壓、電池組溫度、電池組 電壓、串聯回路電流、絕緣電阻等參數，保障 儲能系統安全運?，通過對PCS實時運?參 數和報警信息統?監控，根據當前?電情況 及光伏發電情況，靈活選擇PCS運??案， 發揮PCS最?作?。同時通過統計電池充放 電次數、監控電池充放電過程，了解電池整 體運?情況，對電池進?全?命周期管理。

3、負荷監視管理

對光伏電站的整個負荷運?情況進? 監視分區域、分類別、多維度的展?對?和 分析，并根據歷史負荷變化趨勢?動匹配算 法模型庫中的模型，為參與未來電?調度和 光伏電站運?策略選擇提供數據?撐，同時 通過預測數據與實際數據間的對?分析，?動優化計算模型。

平臺通過對可控負荷或時移負荷的智 能調節，可以使使整個光伏電站以更低碳、 更經濟的狀態運?。

4、運維調度管理

包括工單管理、維護建議、運維日志、檢修報告、設備管理、趨勢曲線、運行報表、實時監控、事件預警、視頻監控等。

四、方案中硬件產品介紹

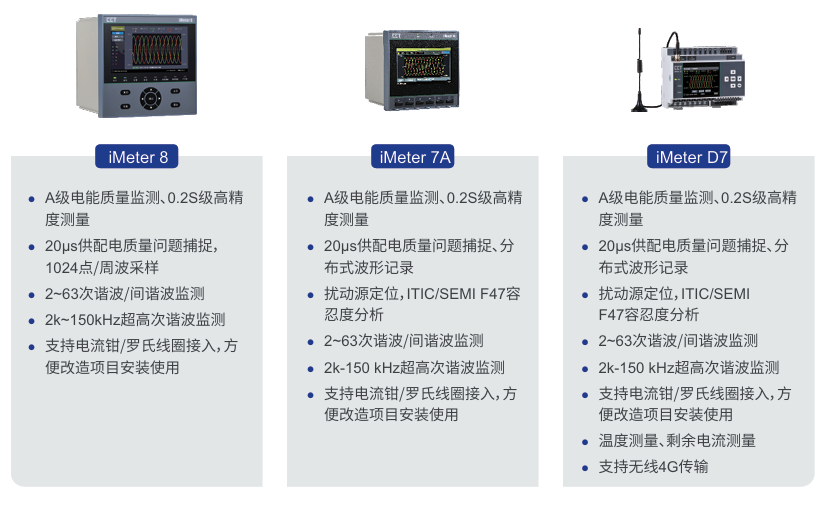

1、電能質量監測裝置

隨著新型電?系統逐步建設,光伏作為新能源的重要組成部分逐步接?電?，在給電?帶來清潔能源的同時,也可能帶來 諧波、電壓偏差、電壓波動和閃變等?系列電能質量問題，給電?的安全穩定運?帶來隱患，因此針對光伏的電能質量監測與 管理也愈發重要。

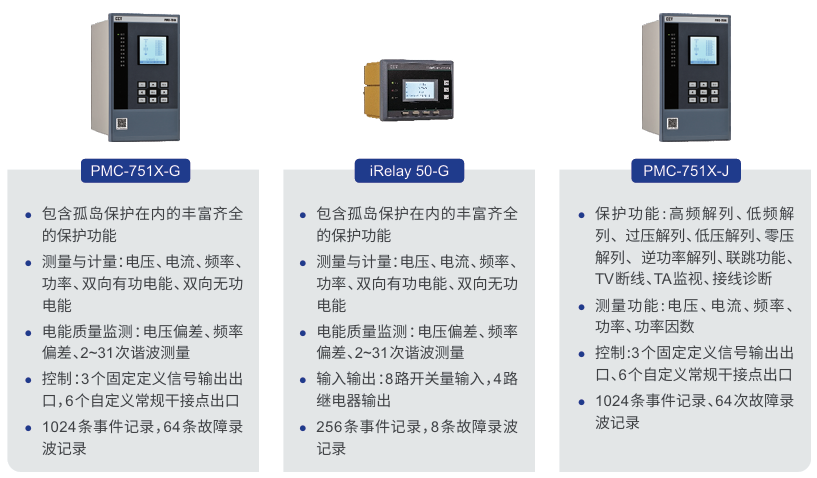

2、孤島保護及故障解列

當公共電?發?故障或者停電檢修造成斷電時，分布式發電系統沒有及時與公共電?斷開，分布式電源以及周圍的負載 便形成?個孤島。孤島的產?可能損害??端設備、導致并?不同步再跳閘、影響備?投等其他裝置正常?作，由于孤島內的線路設備仍然帶電，嚴重時可威脅公眾以及檢修?員的??安全。因此現場需要安裝防孤島保護裝置和故障解列裝置，以保證 公共電?的穩定安全運?。

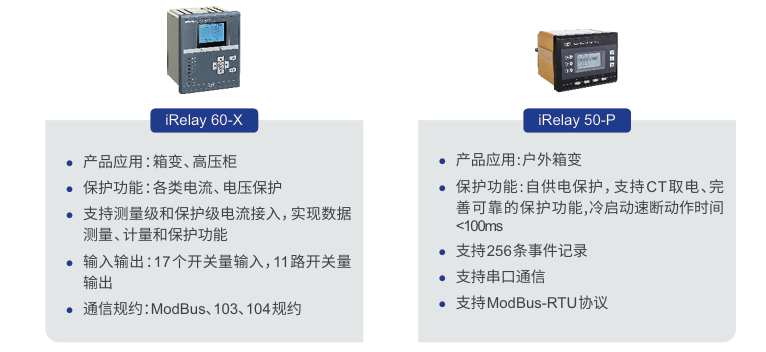

3、繼電保護裝置

分布式光伏發電，經逆變器變?yōu)榻涣麟娭?，經箱變升壓?般會經升壓站，并?電?，升壓站根據并?模式，例如?發??余電上?模式，會建設有????負載，此種情況下，箱變處的開關以及升壓站的?壓開關可配置繼電保護裝置，實現系統 故障情況下的繼電保護功能。

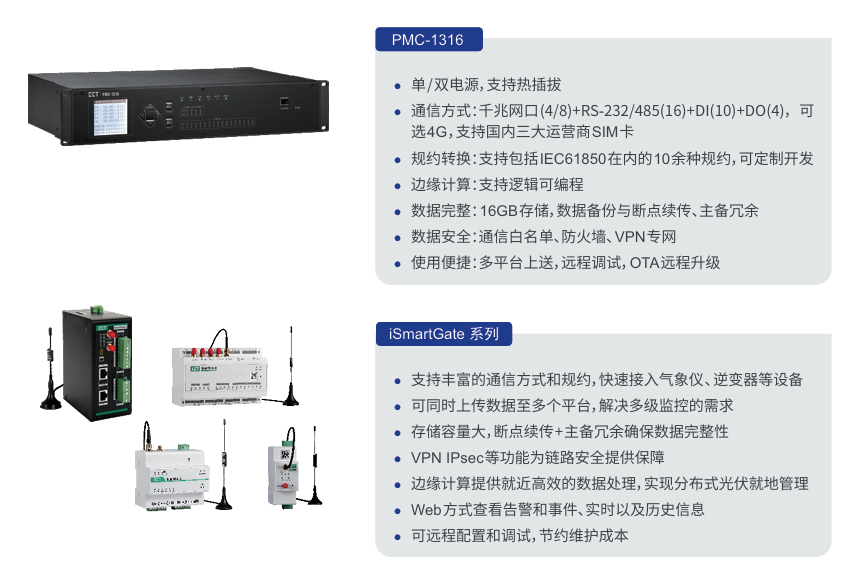

4、通信裝置

?論是靈活布局的分布式光伏，還是布局相對集中的光伏電站，都?臨著運維管理困難的局?，光伏發電功率受環境影 響?，監測分析不到位，儲能系統充放電策略不夠智能等問題，都影響到供電系統的穩定運?以及運維成本的增加，因此實現 遠程智能運維是提升光伏電站經濟效益的重要舉措，性能優異的通信?關是智能運維的“中樞神經”。

5、通信＋計量＋防逆流控制（戶用）

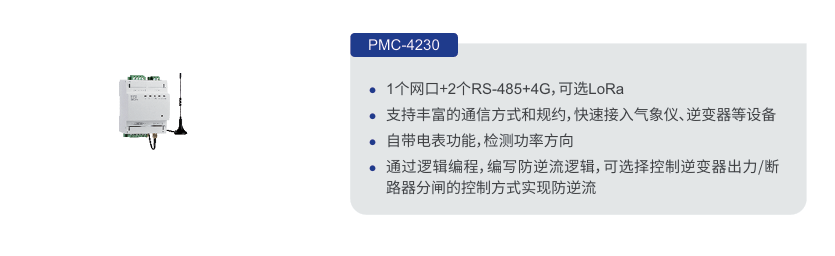

居???光伏裝機容量在8kWp左右，并?電壓220V，根據不同地區的要求，可分為“?發??、余電上?”與“?發??、 余電不上?”的并?模式，為了在并?時保障電?穩定安全運?，需要在光伏系統中增加防逆流裝置，防?電源反送?上級電 ?。CET最新研發的PMC-4230?關型融合控制器，集?關、電表、邊緣控制于?體，為??光伏提供通信+防逆流解決?案。

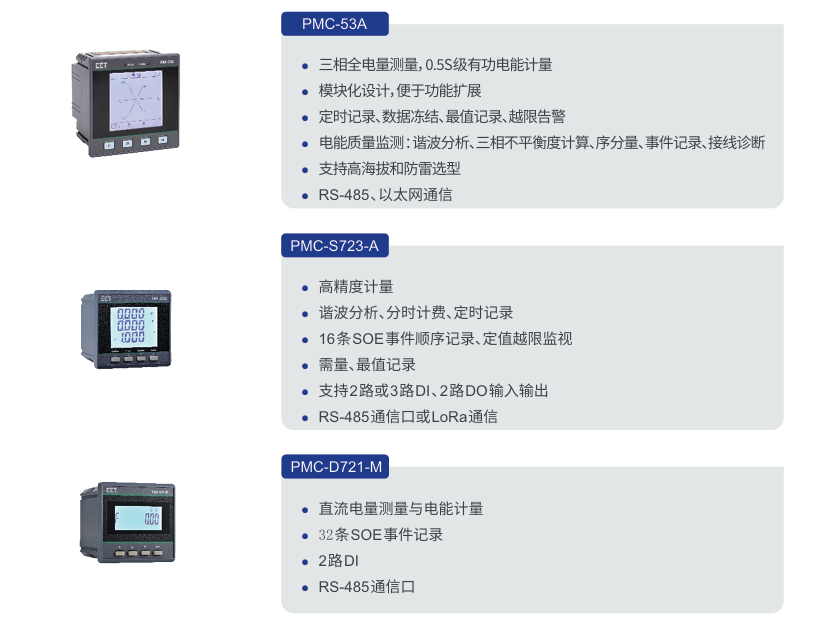

6、智能電表

光伏組件發電產?的電源為直流電，經匯流箱進?匯流，可使?直流表對直流回路進?監視；直流電經逆變器轉變?yōu)榻涣麟娭螅谙渥儭⑸龎赫镜忍帲梢匝b設交流多功能電表，對節點進?全電量的檢測，?于數據的源端采集。

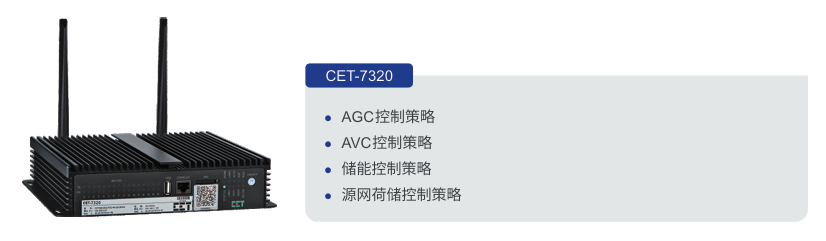

7、智能策略控制器

智能策略控制服務器安裝在分布式光伏發電場站接?電?系統的并?點，實現分布式光伏發電場站與當?shù)乇O(jiān)控系統以 及縣市電?系統調度的友好鏈接，完成對分布式光伏發電場站的全?監測與調控，確保分布式光伏發電接?系統的安全穩定 運?；對于建設有儲能的分布式光伏項?也可實現儲能的?動控制配合將光伏綠電最?化消納提升客?經濟收益以及微電? 穩定運?，對于配?臺區內實現光伏就地消納控制，實現臺區能量平衡，減少臺區變壓器反向重過載起到促進作?。

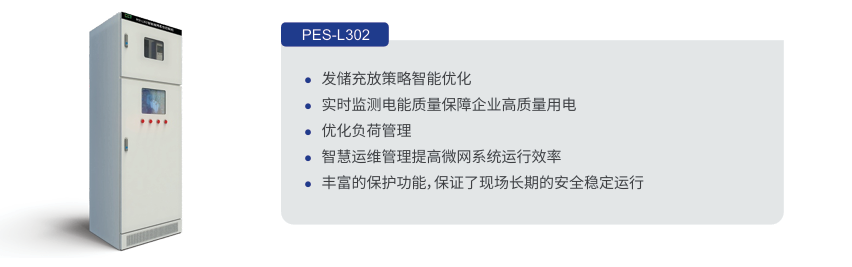

8、智能微網柔性控制柜

PES-L302智能微?控制柜實現了全局駕駛艙、光伏監視、儲能監視、負荷分析、電能質量、故障分析、保護測量、柔性控制 等功能集成，可確保微?的安全運?，提升微?智能運維的?平。

總結

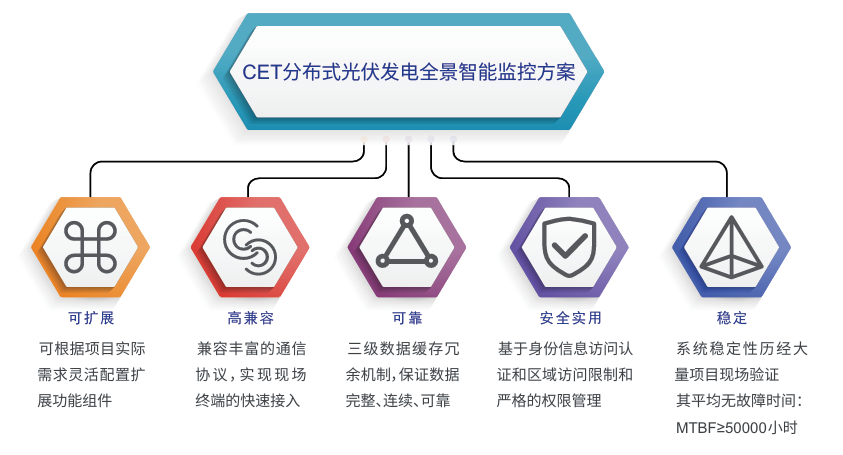

CET分布式光伏發電全景智能監控平臺通過平臺深度剖析現場運維人員、系統管理者、集團管理者的不同需 求，分別提供C/S架構、B/S架構等方式，實現本地數據展示應用、遠程數據展示應用和移動端數據展示應用等功能。

采用的感知設備、通信設備、平臺軟件均為CET中電技術自主研發和生產，可實現快速部署，一 站式的服務可大幅度節約安裝調試、運維管理、更新升級等階段 的時間成本和管理成本。

數據采集模塊采用自主研發、完 善20多年的核心通信平臺，已穩定使用數萬個現場，保障現場通信穩定可靠。
