TPS562210A 和 TPS563210A 是簡單易用的 2A、3A 同步降壓型 采用 8 引腳 SOT-23 封裝的轉換器。

這些器件經過優化，以最少的外部元件數量運行，并且 經過優化，可實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供 快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出 電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部 補償組件。

這些設備在 Advanced Eco 模式下?運行，可在光照下保持高效率 load作。TPS562210A 和 TPS563210A 采用 8 引腳 1.6 × 2.9 （mm） SOT （DDF） 封裝 封裝，額定環境溫度為 –40°C 至 85°C。
*附件：tps562210a.pdf

特性

• TPS562210A：具有集成 133mΩ 和 80mΩ FET 的 2A 轉換器
• TPS563210A：具有集成 68mΩ 和 39mΩ FET 的 3A 轉換器
• D-CAP2? 模式控制，可實現快速瞬態響應
• 高級 Eco 模式?脈沖跳躍
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 650kHz 開關頻率
• 低關斷電流：小于 10 μA
• 1% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式欠壓保護
• 非鎖存 OVP、UVLO 和 TSD 保護
• 可調軟啟動
• 電源良好輸出

參數

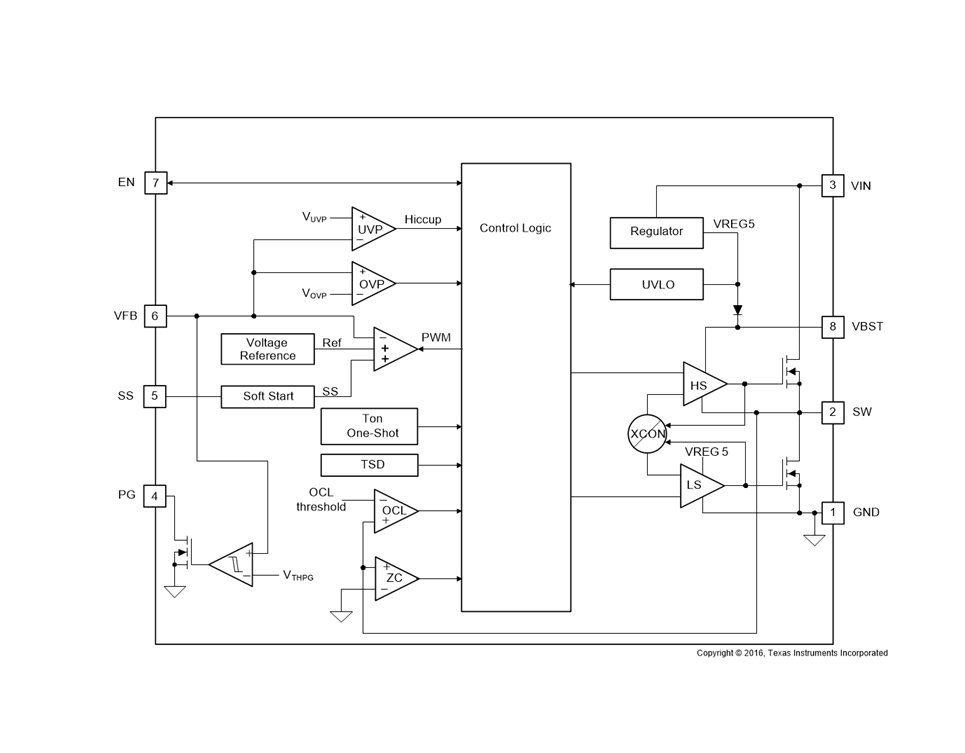

方框圖

1. 概述

TPS562210A是一款2A同步降壓轉換器，具有4.5V至17V的寬輸入電壓范圍和0.76V至7V的可調輸出電壓。該器件采用8引腳SOT-23封裝，適用于數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等應用。

2. 主要特性

• ?集成FET?：內置133mΩ和80mΩ的FET，提供高效的電能轉換。
• ?D-CAP2?模式控制?：支持快速瞬態響應，無需外部補償元件。
• ? Advanced Eco-mode? ?：在輕載條件下維持高效率。
• ?開關頻率?：固定650kHz，有助于減小外部元件尺寸。
• ?多種保護功能?：包括過流保護、欠壓鎖定(UVLO)、過壓保護(OVP)和熱關斷保護。
• ?軟啟動?：可調軟啟動功能，避免啟動時的電流沖擊。
• ?電源良好輸出?：提供電源良好信號，指示輸出電壓是否在正常范圍內。

3. 電氣特性

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：0.76V至7V
• ?最大輸出電流?：2A
• ?反饋電壓精度?：1%（25°C）
• ?關機電流?：小于10μA

4. 應用電路

• ?典型應用電路?：提供了1.05V/2A的參考設計，包括詳細的元件選擇和計算步驟。
• ?輸出濾波器?：推薦使用LC濾波器，以確保輸出電壓的穩定性和紋波要求。
• ?輸入和輸出電容器?：推薦使用陶瓷電容器，以減小ESR并提高電路性能。

5. Advanced Eco-mode?

• ?輕載效率?：在輕載條件下，通過減少開關頻率來維持高效率，降低功耗。

6. 保護功能

• ?過流保護?：采用逐周期電流限制，防止輸出電流過大。
• ?過壓保護?：監測反饋電壓，當電壓超過設定值的125%時關閉高側MOSFET。
• ?欠壓鎖定?：監測內部調節器電壓，當電壓低于設定值時關閉器件。
• ?熱關斷?：監測器件溫度，當溫度超過設定值（通常為155°C）時關閉器件。

7. 布局指南

• ?寬電源和地線?：以減小阻抗和利于散熱。
• ?電容器靠近器件?：以減小引線阻抗。
• ?SW節點?：保持SW引線的物理長度短且寬，以減小輻射發射。
• ?反饋路徑?：使用開爾文連接，并遠離高壓開關軌跡。

8. 封裝和尺寸

• ?封裝類型?：8引腳SOT-23（DDF）
• ?尺寸?：1.6mm x 2.9mm x 1.1mm（最大高度）

9. 訂購信息

• ?訂購號?：如TPS562210ADDFR、TPS562210ADDFT等，根據封裝和卷帶類型有所不同。
• ?狀態?：生產狀態，可供訂購。

10. 注意事項

• ?靜電放電?：該集成電路對靜電放電敏感，處理時需采取適當的預防措施。
• ?設計驗證?：客戶需自行驗證和測試設計實施，以確保系統功能。

11. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等。
• ?工具和軟件?：提供Webench等設計工具。
• ?社區資源?：TI的E2E在線社區提供工程師之間的協作平臺。

通過上述總結，可以全面了解TPS562210A的主要特性、應用方法、保護機制、設計考慮因素及支持資源。
