Analog Devices MAX77985/MAX77986評估套件演示MAX77985/MAX77986單節鋰離子電池充電器。該套件是完全組裝和測試過的印刷電路板 (PCB)。MAX77985/MAX77986用于單節鋰離子電池應用，工作輸入電壓為4.7V至19V，最大充電電流為3.5/5.5A。這些IC提供反向升壓器和全集成低功耗開關，提供小解決方案尺寸和高效率。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77985，MAX77986評估套件數據手冊.pdf

ADI MAX77985/MAX77986評估套件方便評估采用MAX77958 PD控制器的完整USB Type-C^?^ 解決方案。這種組合可實現通過USB Type-C端口快速充電，并在電池OTG模式給USB Type-C端口反向供電。隨附一根Micro-B USB電纜，用來從Windows PC上USB端口到IC上從機端口I^2^C的連接。基于Windows ^?^ 的圖形用戶界面 (GUI) 軟件提供用戶友好的界面來應用IC的功能。

特性

• 高效單節電池開關充電器
  • MAX77986充電能力高達5.5A
  • 4A、12V輸入時降壓效率92%
• +28V絕對最大輸入電壓額定值
• 4.7V至19V輸入工作電壓范圍
• 反向升壓，可編程輸出電壓選項上至12V
• LED充電狀態輸出
• 用于從發貨模式退出的按鈕輸入
• 外部放電FET使能輸出
• 用于掛起模式 (SHABND) 的專用輸入
• 擴頻特性，用于噪聲敏感型應用
• 可編程9V和15V電源拔電檢測
• USB Type-C獨立控制器支持定制固件
• 符合USB Type-C 1.3和PD 3.0版本
• 支持Sink/Source/DRP端口
• 支持PPS sink
• 支持快速角色互換初始灌電流/片
• 集成VCONN開關帶OCP
• 支持Try.Snk
• 支持BC1.2傳統充電器檢測

必要設備

• MAX77985/MAX77986評估套件
• MAX77985/MAX77986EVKIT板
• USB micro-B電纜
• MAX77985/MAX77986評估套件軟件 (GUI)
• USB Type-C或PD旅行適配器 (TA)
• USB Type-C電纜
• 電源
• 電池模擬器或真實單節鋰離子電池
• 萬用表
• 基于Windows的PC
• 示波器，監控CC引腳或其他信號

電路板連接

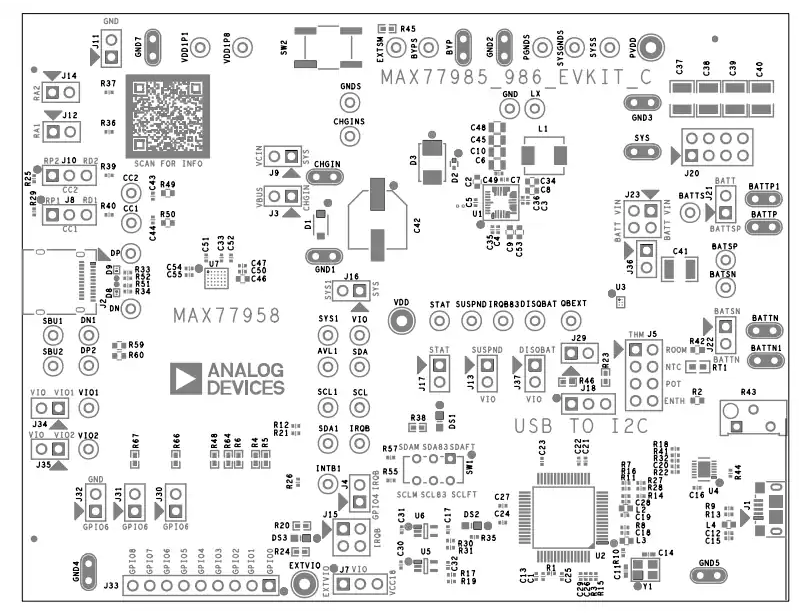

PCB布局
