LM53603 和 LM53602 降壓穩壓器專為 12V 工業和 汽車應用，在 3 A 或 2 A 時提供 3.3 V 至 10 V 的可調輸出電壓， 輸入電壓高達 36 V。先進的高速電路允許該器件進行調節 來自高達 20 V 的輸入，同時在 2.1 MHz 的開關頻率下提供 5 V 的輸出。 創新架構允許該器件從 3.3V 的輸入電壓調節 僅 3.5 V。該產品的所有方面都針對工業和汽車客戶進行了優化。 輸入電壓范圍高達 36 V，瞬態容差高達 42 V，可緩解輸入浪涌 保護設計。帶濾波和延遲的漏極開路復位輸出提供真實的指示 的系統狀態。此功能消除了對附加監控組件 節省成本和電路板空間。PWM 和 PFM 模式之間的無縫轉換，以及空載 工作電流僅為 24 μA，可確保高效率和出色的瞬態響應 負荷。
*附件：lm53602.pdf

特性

• 3A 或 2A 最大負載電流
• 輸入電壓范圍為 3.5 V 至 36 V：瞬態至 42 V
• 3.3 V 至 10 V 的可調輸出電壓
• 2.1MHz 固定開關頻率
• ±2% 輸出電壓容差
• -40°C 至 150°C 結溫范圍
• 1.7μA 關斷電流（典型值）
• 空載時 24μA 輸入電源電流（典型值）
• Reset Output with Filter 和 Delay
• 自動輕負載模式，提高效率
• 用戶可選擇的強制 PWM 模式 （FPWM）
• 內置環路補償、軟啟動、電流限制、熱關斷、UVLO 和外部頻率同步
• 耐熱增強型 16 引腳封裝：5 mm × 4.4 mm × 1 mm

參數

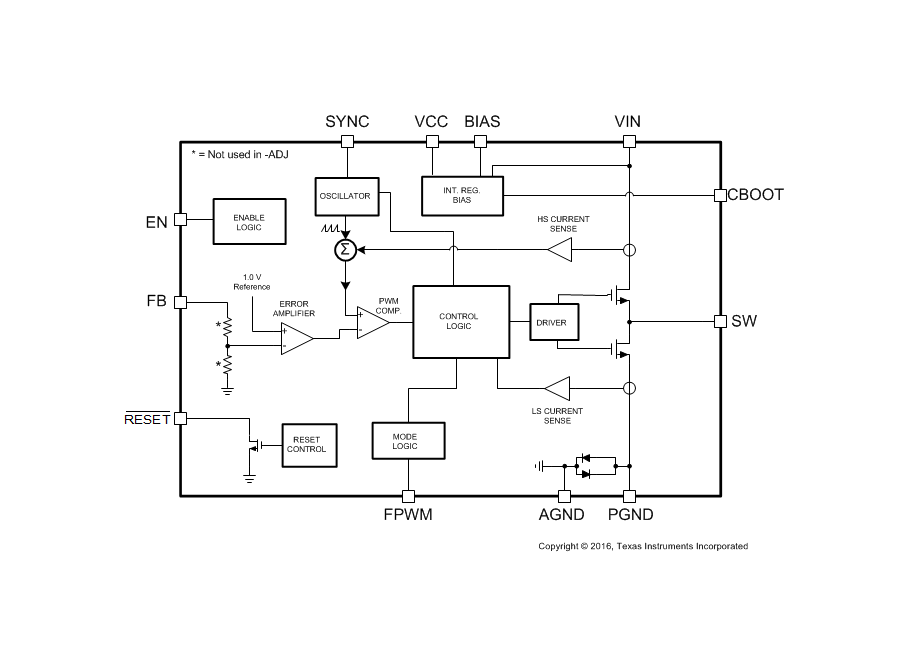

方框圖

1. 產品概述

LM53602是一款寬輸入電壓范圍（3.5V至36V）的同步降壓（Buck）轉換器，提供2A的最大負載電流。該轉換器專為12V工業和汽車應用設計，具有可調輸出電壓（3.3V至10V）和2.1MHz的固定開關頻率。

2. 關鍵特性

• ?寬輸入電壓范圍?：3.5V至36V，瞬態耐受電壓高達42V。
• ?可調輸出電壓?：3.3V至10V。
• ?高效率?：采用先進的高速電路架構，提供高效率和卓越的瞬態響應。
• ?低待機電流?：1.7μA（典型值）的關機電流，24μA（典型值）的無負載輸入供電電流。
• ?保護功能?：內置軟啟動、電流限制、熱關斷、欠壓鎖定（UVLO）和外部頻率同步等功能。
• ?小封裝?：采用熱增強型16引腳HTSSOP封裝，尺寸為5mm x 4.4mm x 1mm。

3. 應用領域

• ?工業電源供應?：適用于建筑和工廠自動化中的電源供應。
• ?電池供電設備?：適用于便攜式或移動設備。
• ?低噪聲和低EMI應用?：如光學通信系統。

4. 功能描述

• ?自動輕載模式?：在輕載條件下自動進入低功耗模式，提高整體效率。
• ? 用戶可選的強制PWM模式（FPWM） ?：允許用戶在需要時強制轉換器以PWM模式工作。
• ?復位輸出?：具有帶濾波和延遲的復位輸出，提供系統狀態的真實指示。
• ?同步整流?：內置同步整流MOSFET，減少功率損耗，提高效率。

5. 電氣特性

• ?輸入電壓范圍?：3.5V至36V，瞬態至42V。
• ?輸出電壓范圍?：3.3V至10V（可調）。
• ?開關頻率?：2.1MHz（固定）。
• ?輸出電壓容差?：±2%。
• ?工作溫度范圍?：-40°C至150°C。

6. 封裝和尺寸

• ?封裝類型?：HTSSOP（16引腳）
• ?封裝尺寸?：5mm x 4.4mm x 1mm

7. 典型應用電路

• ?工業電源供應?：提供了典型的5V/3A輸出工業電源供應電路圖，包括詳細的元件選擇和設計步驟。
• ?可調輸出電壓應用?：支持輸出電壓在3.3V至10V范圍內可調，適用于多種應用需求。

8. 布局和熱設計指南

• ?布局指南?：提供了PCB布局建議，包括電流回路、地線布局和熱傳導路徑的設計要點。
• ?熱設計?：強調了熱增強型封裝的重要性，并提供了通過PCB設計優化熱傳導的建議。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記和參考設計，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH?設計工具進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

通過以上總結，可以全面了解LM53602的關鍵特性、應用領域、功能描述、電氣特性、封裝尺寸、典型應用電路、布局和熱設計指南以及相關的文檔和支持資源。
