TPS6217x-Q1 系列是一款易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。通常為 2.25 MHz 的高開關頻率允許使用小型電感器，并通過利用 DCS-Control 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 6V 的輸出電壓下支持高達 0.5A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62171-q1.pdf

通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。

在省電模式下，這些器件從 VIN 汲取約 17 μA 的靜態電流。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用尺寸為 2 × 2 mm （DSG） 的 8 引腳 WSON 封裝。

特性

• DCS-Control? 拓撲
• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：3 V 至 17 V
• 高達 500mA 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 固定輸出電壓版本
• 無縫省電模式轉換
• 典型值為 17μA 靜態電流
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62160-Q1 引腳對引腳兼容
• 采用 2 × 2 mm WSON-8 封裝

參數

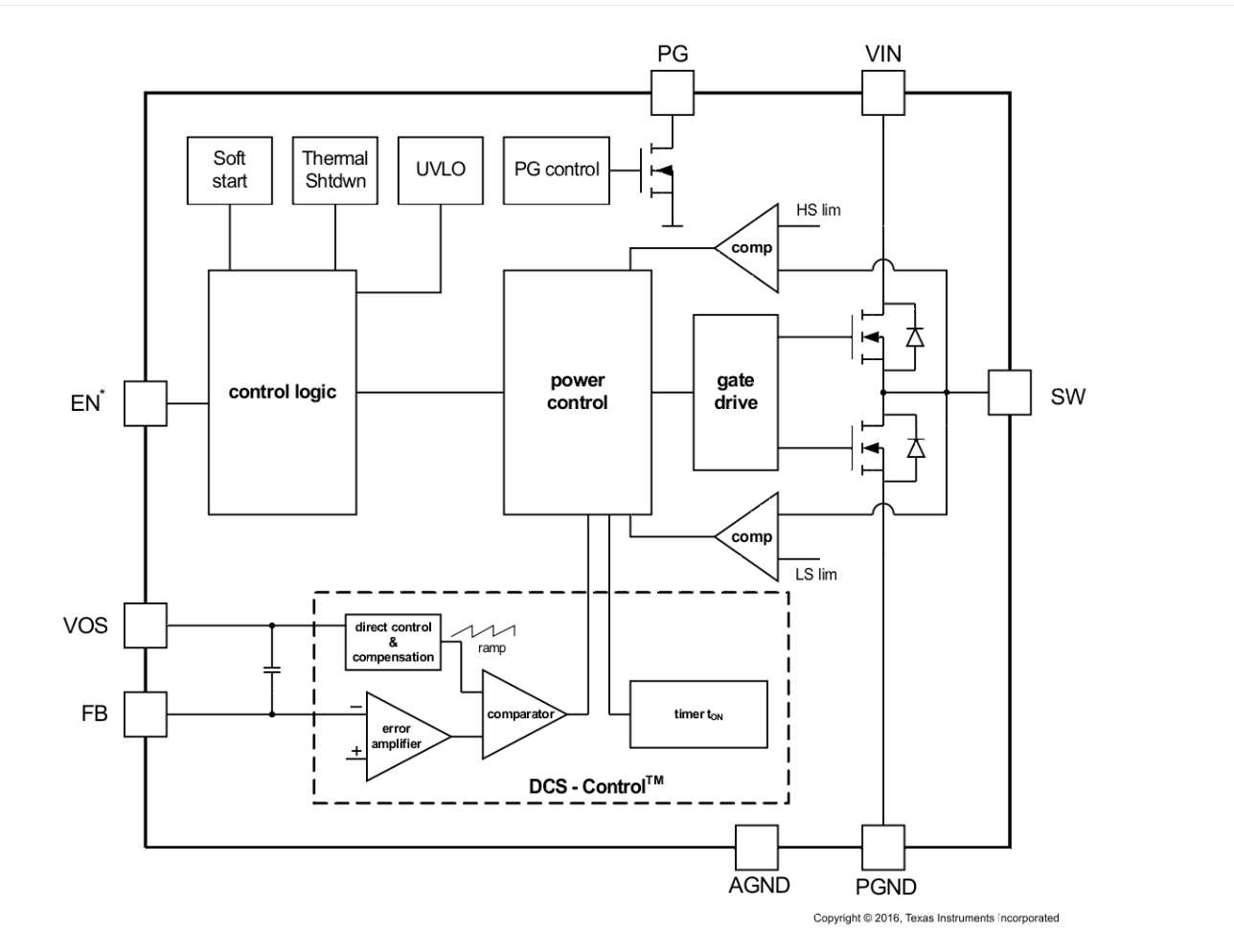

方框圖

1. 產品概述

TPS62171-Q1是一款專為汽車應用設計的同步降壓DC-DC轉換器，適用于ADAS攝像頭、動力系統、車身電子和照明、汽車信息娛樂和儀表盤等應用。該轉換器采用DCS-Control?拓撲結構，具有高效率、小尺寸和低功耗等特點。

2. 關鍵特性

• ?輸入電壓范圍?：3V至17V，適合多種電源系統。
• ?輸出電流?：最大可達500mA，支持多種負載需求。
• ?輸出電壓?：可調版本輸出電壓范圍為0.9V至6V，固定版本提供特定輸出電壓。
• ?高效率?：采用2.25MHz的高開關頻率，支持小尺寸電感和快速瞬態響應。
• ?低功耗?：典型靜態電流為17μA，關機模式下電流消耗小于2μA。
• ?功能安全?：提供功能安全相關文檔，支持功能安全系統設計。
• ?熱保護?：具有過溫保護功能，確保設備在過熱時自動關閉。
• ?小封裝?：采用2×2mm的WSON-8封裝，節省PCB空間。

3. 應用領域

• ?ADAS攝像頭?：提供穩定、高效的電源供應，支持高級駕駛輔助系統。
• ?動力系統?：適用于汽車電子控制系統，確保高可靠性和穩定性。
• ?車身電子和照明?：為車身控制系統和照明系統提供電源。
• ?汽車信息娛樂和儀表盤?：支持汽車內部電子設備的電源需求。

4. 功能描述

• ?DCS-Control?拓撲?：結合滯環、電壓模式和電流模式控制的優點，實現高效、穩定的電源轉換。
• ?無縫電源節省模式?：在輕載條件下自動進入低功耗模式，提高整體效率。
• ?電源良好輸出?：提供電源良好信號，指示輸出電壓是否達到穩定狀態。
• ?短路保護?：內置短路保護功能，防止設備在短路條件下?lián)p壞。
• ?熱關斷?：當結溫超過設定值時，自動關閉設備以防止過熱。

5. 電氣特性

• ?工作結溫范圍?：-40°C至125°C（AEC-Q100認證）。
• ?靜電放電（ESD）等級?：HBM ±2000V，CDM ±500V。
• ?輸入電壓范圍?：3V至17V。
• ?輸出電壓范圍?：可調版本為0.9V至6V，固定版本提供特定電壓。
• ?最大輸出電流?：500mA。

6. 封裝和尺寸

• ?封裝類型?：WSON-8
• ?封裝尺寸?：2×2mm

7. 典型應用電路

• ?TPS62170-Q1典型應用?：提供了詳細的電路圖和元件選擇指南，支持用戶快速設計電源電路。

8. 布局和熱設計指南

• ?布局指南?：提供了PCB布局建議，包括關鍵元件的布局和布線要求。
• ?熱設計?：強調了熱傳導路徑的重要性，并提供了通過PCB設計優化熱傳導的建議。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記和參考設計，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH?電源設計師進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

通過以上總結，可以全面了解TPS62171-Q1的關鍵特性、應用領域、功能描述、電氣特性、封裝尺寸、典型應用電路、布局和熱設計指南以及相關的文檔和支持資源。
