TPS54335-2A 同步轉換器，輸入電壓范圍為 4.5 V 至 28 V。該器件具有集成的低側開關 FET，無需外部二極管，從而減少了元件數量。

通過集成的 128mΩ 和 84mΩ MOSFET（低 I）實現效率最大化Q和輕負載時的脈沖跳躍。使用使能引腳，關斷電源電流降至 2 μA。這款降壓 （buck） 轉換器通過一個在整個溫度范圍內為 1.5% 的良好調節電壓基準為各種負載提供精確的調節。
*附件：tps54335-2a.pdf

高側 MOSFET 上的逐周期電流限制可在過載情況下保護 TPS54335-2A，并通過低側拉電流限制來增強，以防止電流失控。低側吸收電流限制可關閉低側 MOSFET，以防止反向電流過大。如果過流情況持續的時間超過預設時間，則會觸發打嗝保護。當芯片溫度超過閾值時，熱關斷功能會禁用器件，并在內置熱打嗝時間后再次啟用器件。

特性

• 同步 128mΩ 和 84mΩ MOSFET，可實現
  3A 連續輸出電流
• 內部 2ms 軟啟動，
  50kHz 至 1.5MHz 可調頻率
• 2μA 低關斷電流、靜態電流
• 0.8V 電壓基準，精度為 ±0.8%
• 電流模式控制
• 單調啟動至預偏置輸出
• 脈沖跳躍以實現輕負載效率
• 打嗝模式過流保護
• 熱關斷 （TSD） 和
  過壓轉換保護
• 10 引腳 VSON 封裝

參數

方框圖

1. 產品概述

TPS54335-2A是一款同步降壓DC-DC轉換器，適用于4.5V至28V的輸入電壓范圍，提供高達3A的輸出電流。該轉換器集成了低側開關FET，減少了外部組件數量，并通過高效的設計和脈沖跳頻功能在輕負載下實現高能效。

2. 關鍵特性

• ?高集成度?：內置128mΩ和84mΩ MOSFETs，集成低側開關FET。
• ?寬輸入電壓范圍?：4.5V至28V。
• ?高精度電壓參考?：0.8V電壓參考，精度±0.8%。
• ?可調頻率?：開關頻率可調，范圍從50kHz至1.5MHz。
• ?低靜態電流?：在關閉模式下，靜態電流低至2μA。
• ?保護功能?：包括過流保護（Hiccup模式）、熱關斷（TSD）和過壓過渡保護。
• ?小封裝?：采用10引腳VSON封裝，尺寸緊湊。

3. 應用領域

• 消費者應用：如數字電視（DTV）、機頂盒（STB）、DVD/藍光播放器、LCD顯示器、CPE（有線調制解調器、WiFi路由器）、DLP投影儀、智能電表。
• 電池充電器。
• 工業和汽車音響電源供應。
• 5V、12V和24V分布式電源總線供應。

4. 功能描述

• ?固定頻率PWM控制?：采用電流模式控制，通過外部電阻設置輸出電壓。
• ?輕載效率?：通過脈沖跳頻功能在輕負載下提高效率。
• ?單調啟動?：設計用于安全單調啟動到預偏置輸出。
• ?過壓保護?：通過過壓比較器最小化輸出過壓瞬態。
• ?過流保護?：高側和低側MOSFET均實現逐周期電流限制。
• ?熱關斷?：當結溫超過閾值時，自動關閉設備以保護芯片。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至28V。
• ?輸出電壓范圍?：0.8V至24V（可調）。
• ?輸出電流?：最大3A。
• ?開關頻率?：50kHz至1.5MHz。
• ?軟啟動時間?：內部集成2ms軟啟動。
• ?熱關斷閾值?：約175°C。

6. 封裝和尺寸

• ?封裝類型?：10引腳VSON封裝。
• ?尺寸?：3.00mm × 3.00mm。

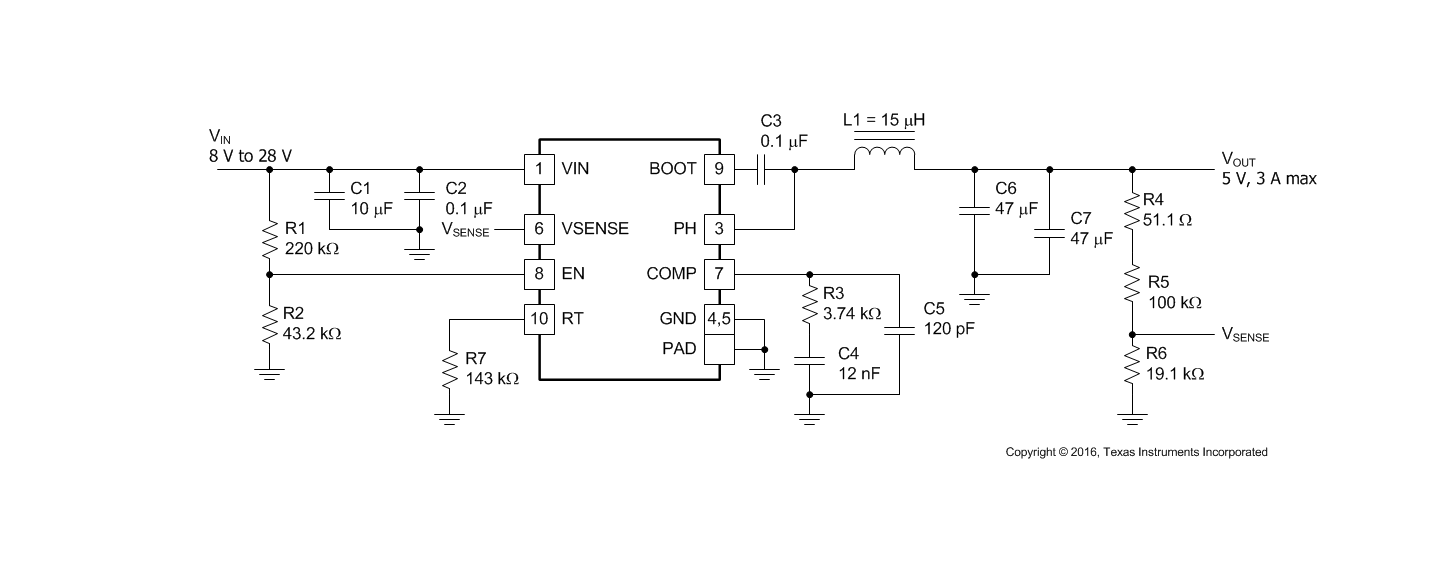

7. 典型應用電路

文檔提供了典型的應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選擇和設計步驟。同時，建議使用TI的WEBENCH軟件生成完整的設計方案。

8. 布局和設計指南

• ?布局建議?：強調輸入電容的旁路、關鍵信號的走線、熱管理等方面的布局考慮。
• ?設計考慮?：包括輸入電容的選擇、輸出濾波組件的計算、補償組件的設計等。
