LMR23610 SIMPLE SWITCHER 器件是一款易于使用的 36V、1A 同步降壓穩壓器。它具有 4 V 至 36 V 的寬輸入范圍，適用于從工業到汽車的各種應用，用于非穩壓電源的電源調節。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。75 μA 的靜態電流使其適用于電池供電系統。2 μA 的超低關斷電流可以進一步延長電池壽命。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。這也最大限度地減少了外部組件。擴展系列提供 2.5 A （LMR23625） 和 3 A （LMR23630） 負載電流選項，采用引腳對引腳兼容封裝，可實現簡單、最佳的 PCB 布局。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。保護功能包括逐周期電流限制、打嗝模式短路保護和由于功率耗散過大而導致的熱關斷。
*附件：lmr23610.pdf

特性

• 4V 至 36V 輸入范圍
• 1A 連續輸出電流
• 集成同步整流
• 電流模式控制
• 最小接通時間：60 ns
• 400kHz 開關頻率，PFM 模式
• 頻率與外部時鐘同步
• 內部補償，易于使用
• 空載時靜態電流為 75μA
• 軟啟動至預偏置負載
• 支持高占空比作
• 精確使能輸入
• 具有打嗝模式的輸出短路保護
• 熱保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC 封裝

參數

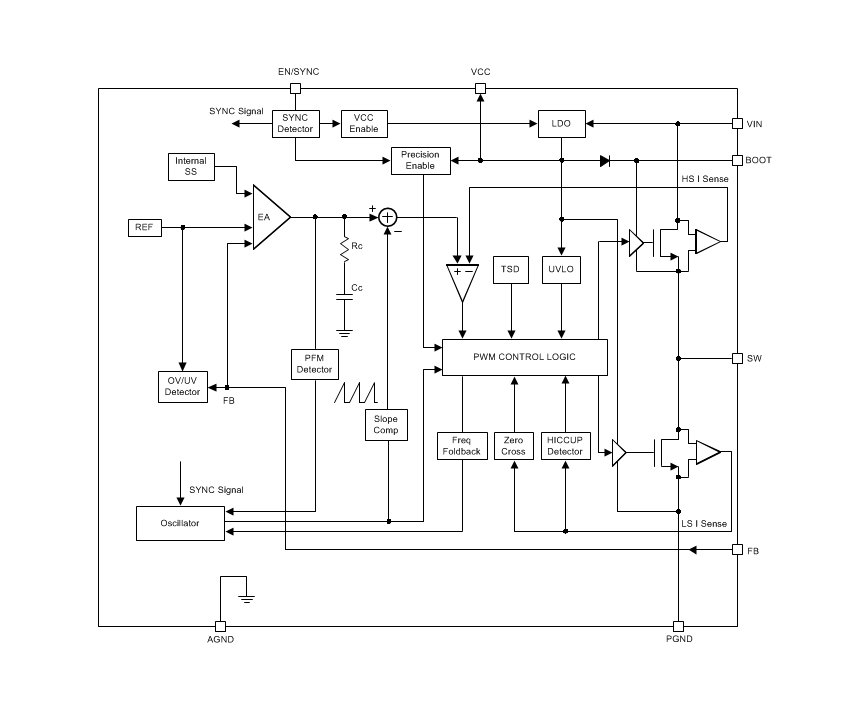

方框圖

1. 產品概述

LMR23610是一款36V、1A同步降壓轉換器，具有寬輸入電壓范圍（4V至36V）和高效能特性。它采用峰值電流模式控制，適用于各種工業和汽車應用的電源調理。

2. 關鍵特性

• ?寬輸入電壓范圍?：4V至36V。
• ?連續輸出電流?：1A。
• ?集成同步整流?：提高轉換效率。
• ?固定頻率PWM控制?：400kHz，輕載時進入PFM模式。
• ?內部補償?：簡化設計，減少外部元件。
• ?高精度使能輸入?：允許精確控制電源開啟和關閉。
• ?保護功能?：包括過流保護、短路保護（打嗝模式）和熱保護。
• ?小型HSOIC封裝?：8引腳，4.89mm × 3.90mm。

3. 應用領域

• 工廠和建筑自動化系統：如PLC CPU、HVAC控制、電梯控制。
• GSM、GPRS模塊：用于車隊管理、智能電網和安全系統。
• 通用寬VIN調節：適用于各種需要寬輸入電壓范圍的電源應用。

4. 功能描述

• ?峰值電流模式控制?：實現簡單的環路補償和逐周期電流限制。
• ?軟啟動?：防止啟動時的浪涌電流。
• ?高精度使能輸入?：通過EN引腳控制電源的開啟和關閉。
• ?輸出短路保護?：采用打嗝模式進行短路保護，防止損壞。
• ?頻率同步?：EN/SYNC引腳支持同步到外部時鐘。
• ?PFM模式?：在輕載時自動進入PFM模式，提高效率。

5. 電氣特性

• ?輸入電壓范圍?：4V至36V。
• ?輸出電壓范圍?：1V至30V（可調）。
• ?輸出電流?：最大1A。
• ?開關頻率?：固定400kHz（PFM模式下頻率可變）。
• ?靜態電流?：75μA（無負載）。
• ?關斷電流?：2μA（超低）。

6. 封裝和尺寸

• ?HSOIC封裝?：8引腳，4.89mm × 3.90mm。

7. 典型應用電路

文檔提供了典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選擇和設計步驟。建議使用TI的WEBENCH Power Designer工具進行電路設計和優化。

8. 布局和設計指南

• ?布局建議?：強調輸入電容和輸出電容的旁路、關鍵信號的走線、熱管理等方面的布局考慮。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇、反饋電阻計算等。
• ?補償網絡設計?：在必要時添加前饋電容C_FF以改善系統穩定性。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH Power Designer軟件進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當?shù)念A(yù)防措施。
