TPS54302器件是一款 4.5V 至 28V 輸入電壓范圍的 3A 同步降壓轉換器。該器件包括兩個集成開關 FET、內部環路補償和 5ms 內部軟啟動，以減少元件數量。

通過集成 MOSFET 并采用 SOT-23 封裝，TPS54302 器件實現了高功率密度，并在 PCB 上提供了較小的占用空間。
*附件：tps54302.pdf

先進的 Eco 模式實現最大限度地提高了輕負載效率并降低了功率損耗。

在 TPS54302 器件中，引入了頻率擴頻作以降低 EMI。

兩個高側 MOSFET 中的逐周期電流限制可在過載情況下保護轉換器，并通過低側 MOSFET 續流電流限制來防止電流失控。如果過流情況持續的時間超過當前時間，則觸發打嗝模式保護。

特性

• 4.5V 至 28V 寬輸入電壓范圍
• 集成 85mΩ 和 40mΩ MOSFET，可實現 3A 連續輸出電流
• 2μA 低關斷電流、45μA 靜態電流
• 內部 5ms 軟啟動
• 固定 400kHz 開關頻率
• 頻率擴頻以降低 EMI
• 高級 Eco 模式?脈沖跳躍
• 峰值電流模式控制
• 內部環路補償
• 具有打嗝模式保護功能，可為兩個 MOSFET 提供過流保護
• 過壓保護
• 熱關斷
• SOT-23 （6） 封裝

參數

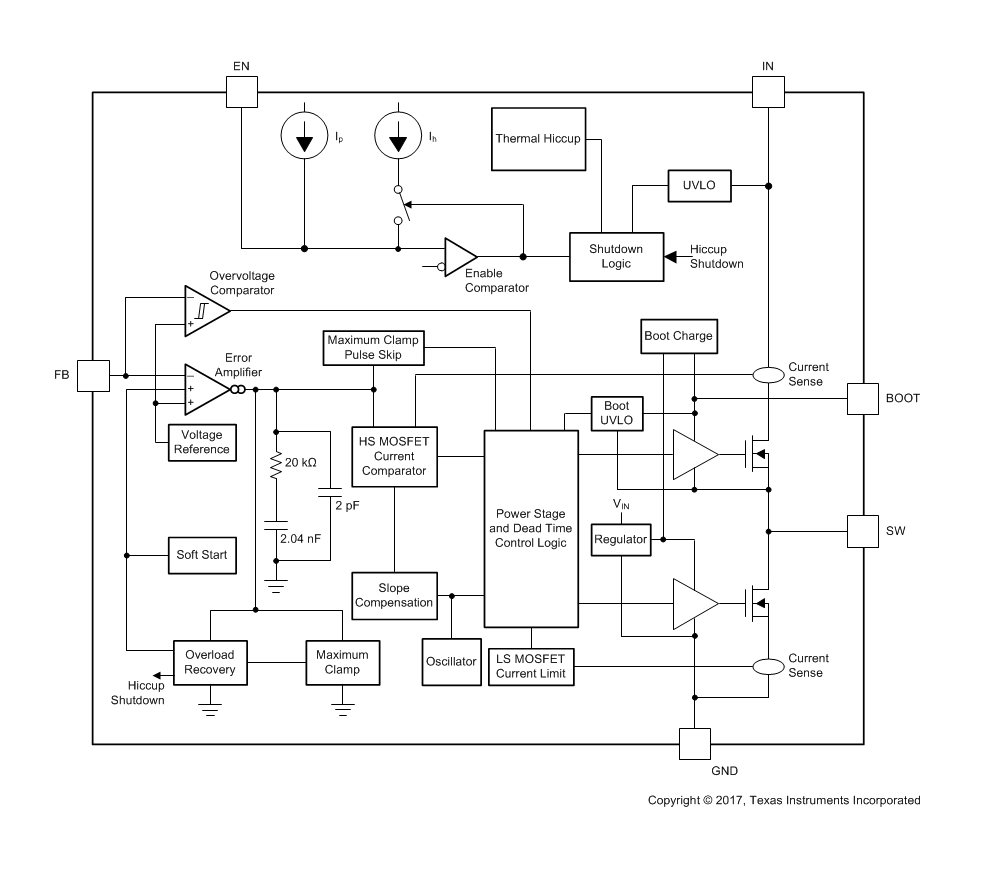

方框圖

1. 產品概述

TPS54302是一款高效率、低EMI的同步降壓轉換器，適用于4.5V至28V的寬輸入電壓范圍，提供高達3A的連續輸出電流。該產品集成了85mΩ和40mΩ的MOSFET，采用SOT-23封裝，具有小體積、高功率密度的特點。

2. 關鍵特性

• ?寬輸入電壓范圍?：4.5V至28V。
• ?高輸出電流?：連續3A輸出。
• ?低靜態電流?：45μA（典型值），關斷狀態下僅為2μA。
• ?固定頻率PWM控制?：400kHz，減少外部元件需求。
• ?頻率擴展頻譜?：降低EMI干擾。
• ?Eco-mode?脈沖跳躍模式?：提高輕載效率。
• ?過流保護?：帶有打嗝模式的過流保護，防止損壞。
• ?過熱保護?：內置熱關斷功能，保護芯片免受過熱損害。

3. 應用領域

• ?分布式電源總線供電?：如12V、24V系統。
• ?工業應用?：如白色家電。
• ?消費類應用?：音頻設備、機頂盒（STB）、數字電視（DTV）、打印機等。

4. 功能描述

• ?固定頻率PWM控制?：采用峰值電流模式控制，簡化環路設計。
• ?Eco-mode?操作?：在輕載條件下自動進入脈沖跳躍模式，提高能效。
• ?內部軟啟動?：5ms軟啟動時間，減少啟動時的浪涌電流。
• ?過壓保護?：內置過壓比較器，防止輸出電壓過高。
• ?使能控制?：通過EN引腳控制芯片的開啟和關閉。
• ? UVLO（欠壓鎖定） ?：防止輸入電壓過低時芯片異常工作。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至28V。
• ?輸出電壓范圍?：可調，典型應用為5V。
• ?開關頻率?：固定400kHz。
• ?靜態電流?：45μA（典型值）。
• ?關斷電流?：2μA（典型值）。
• ? 熱阻（RθJA） ?：SOT-23封裝下為65°C/W。

6. 封裝和尺寸

• ?SOT-23封裝?：6引腳，1.60mm × 2.90mm。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選型和設計步驟。同時，建議使用TI的WEBENCH Power Designer工具進行電路設計和優化。

8. 布局和設計指南

• ?布局建議?：強調輸入電容和輸出電容的旁路、關鍵信號的走線、熱管理等方面的布局考慮。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇、反饋電阻計算等。
• ?補償網絡?：內部已集成補償網絡，但在特定應用下可能需要外部補償。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH Power Designer軟件進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當的預防措施。
