LMR16020 為 60 V、2 A SIMPLE 帶集成高壓側 MOSFET 的 SWITCHER 降壓穩壓器。輸入范圍廣 范圍為 4.3 V 至 60 V，適用于從工業到汽車的各種應用 來自非穩壓電源的電源調節。穩壓器的靜態電流為 40 μA，英寸 睡眠模式，適用于電池供電的系統。關斷時 1 μA 的超低電流 模式可以進一步延長電池壽命。寬可調開關頻率范圍允許 效率或外部組件尺寸進行優化。內部環路補償意味著 用戶無需繁瑣的環路補償設計工作。這也最大限度地減少了外部 設備的組件。精密使能輸入可簡化穩壓器控制和 系統電源排序。該器件還具有內置保護功能，例如逐周期保護 電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出 過壓保護。

LMR16020 采用 8 引腳 HSOIC 封裝，帶有外露焊盤以實現低熱量 電阻。
*附件：lmr16020.pdf

特性

• 4.3 V 至 60 V 輸入范圍
• 2 A 連續輸出電流
• 40 μA 超低工作靜態電流
• 155 mΩ 高壓側 MOSFET
• 電流模式控制
• 可調開關頻率范圍為 200 kHz
  至 2.5 MHz
• 頻率與外部時鐘同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• Power-Good 標志
• 1 μA 關斷電流
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC 封裝

參數

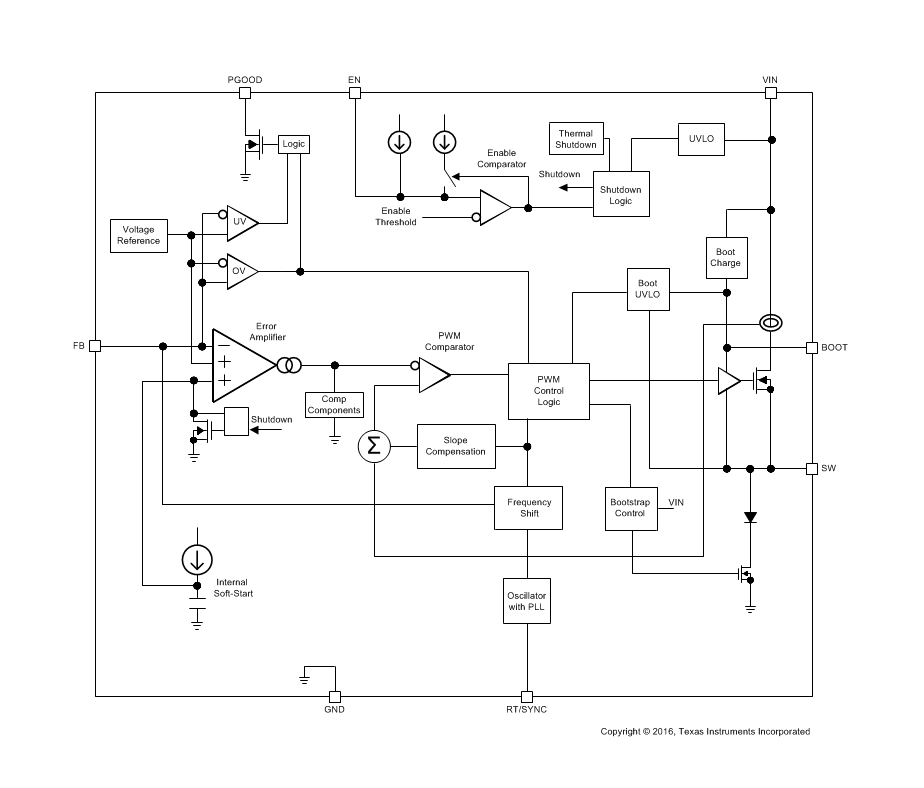

方框圖

1. 產品概述

LMR16020是一款60V、2A的簡單開關型降壓轉換器，具有超低靜態電流（40μA）和高效能的特點。它適用于寬輸入電壓范圍的多種應用，如汽車電池管理、工業電源、電信和數據通信系統等。

2. 關鍵特性

• ?寬輸入電壓范圍?：4.3V至60V。
• ?高輸出電流?：連續輸出電流可達2A。
• ?超低靜態電流?：在睡眠模式下為40μA，關機模式下低至1μA。
• ?高效能?：集成高側MOSFET，采用電流模式控制。
• ?可調開關頻率?：范圍從200kHz至2.5MHz，支持頻率同步。
• ?內部補償?：簡化設計，減少外部元件數量。
• ?高精度使能輸入?：支持系統電源排序。
• ?多種保護功能?：包括過熱保護、過壓保護和短路保護。

3. 應用領域

• ?汽車電池調節?
• ?工業電源供應?
• ?電信和數據通信系統?
• ?寬輸入電壓范圍的通用電源管理?

4. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整占空比來維持恒定的輸出電壓。
• ?斜率補償?：防止占空比大于50%時的次諧波振蕩。
• ?睡眠模式?：在輕載條件下自動降低開關頻率，提高效率。
• ?低壓差操作?：集成自舉電壓調節器，支持高達97%的占空比。
• ?輸出電壓可調?：通過反饋電阻分壓器設置輸出電壓。
• ? 使能和欠壓鎖定（UVLO） ?：支持通過使能引腳控制，并具備可調的UVLO閾值。
• ?同步功能?：支持與外部時鐘同步，優化系統布局和效率。

5. 電氣特性

• ?輸入電壓范圍?：4.3V至60V。
• ?輸出電壓范圍?：0.8V至50V（可調）。
• ?開關頻率范圍?：200kHz至2.5MHz（可調）。
• ?靜態電流?：40μA（典型值，非切換狀態）。
• ?關機電流?：1μA（典型值）。
• ? 熱阻（RθJA） ?：42.5°C/W（8引腳HSOIC封裝）。

6. 封裝和尺寸

• ?8引腳HSOIC封裝?：4.89mm x 3.90mm，帶PowerPAD?熱焊盤。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選型和設計步驟。建議使用推薦的元件值以確保最佳性能。

8. 布局和設計指南

• ?布局建議?：強調關鍵信號的走線、旁路電容的放置、熱管理等方面的布局考慮。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇等。
• ?PCB布局示例?：提供了推薦的PCB布局圖，以幫助用戶實現最佳性能。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的設計工具進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當?shù)念A防措施。
