Analog Devices Inc. ADXL359低功耗3軸MEMS加速度計是一款低噪聲密度、低0g失調漂移微機電系統(MEMS)加速度計，具有可選測量范圍。ADXL359支持±10g、±20g和±40g 量程。該器件具有SPI和^I2C^通信端口。ADXL359提供隨溫度變化的最小失調漂移和長期穩定性，可實現校準工作量很小的精密應用。低漂移、低噪聲和低功耗ADXL359可在高振動環境（例如機載慣性測量單元 (IMU)）中提供精確的傾斜測量。較高頻率下的低噪聲非常適合用于無線狀態監測。

數據手冊：*附件：Analog Devices Inc. ADXL359低功耗3軸MEMS加速度計數據手冊.pdf

Analog Devices Inc. ADXL359三軸MEMS加速度計采用緊湊的4.0mm x 4.0mm、14端子焊盤柵格陣列 (LGA) 封裝，符合RoHS指令。

特性

• 0g 偏移與溫度（所有軸）：0.45mg/°C（典型值）
• 超低噪聲密度（所有軸）：80μg/√Hz
• 低功耗，VSUPPLY (啟用LDO)
• 測量模式下：200μA
• 21μA（待機模式）
• 數字輸出特性
• 支持?jǐn)?shù)字SPI和受限^I2C^接口
• 20位ADC
• 用于同步采樣的數據插值程序
• 可設定高通和低通數字濾波器
• 集成式溫度傳感器
• 電壓范圍選項
• 2.25V至3.6V VSUPPLY ，帶內部穩壓器
• 1.8V (±10%)典型V1P8ANA~~ 、V1P8DIG ~~ ,帶旁路內部LDO穩壓器
• 工作溫度范圍：-40°C至+125°C
• 4.0mm x 4.0mm x 1.04mm LGA-14封裝
• 符合RoHS指令

應用

• IMU和高度和航向參考系統 (AHRS)
• 平臺穩定系統
• 振動傳感
• 結構健康監測
• 傾斜傳感
• 機器人技術
• 條件監測

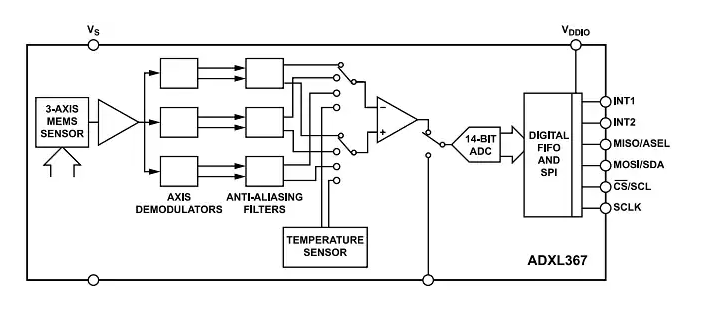

框圖

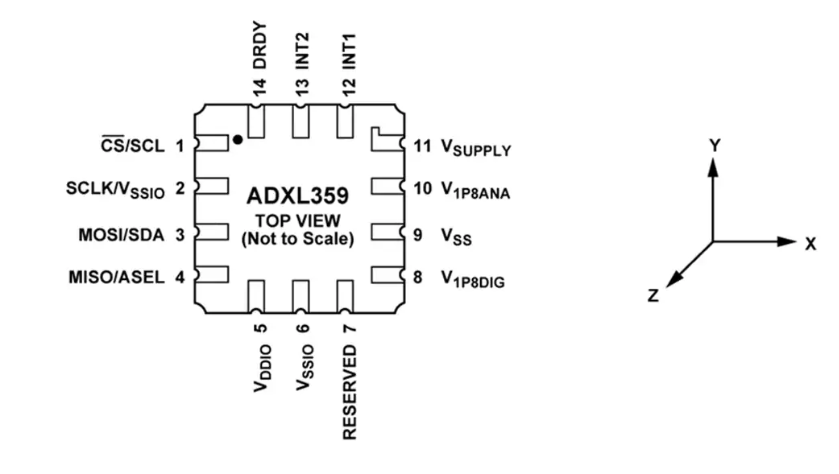

引腳分配

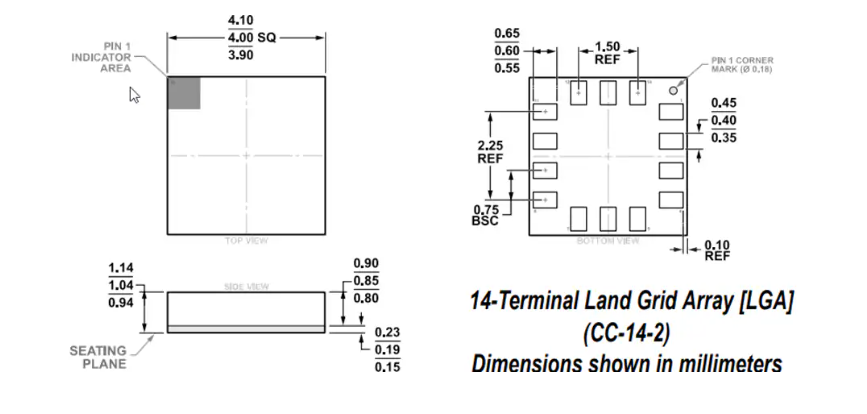

封裝外形
