TPS548D22 器件是一款緊湊型單降壓轉換器，具有自適應導通時間 D-CAP3 模式控制。它專為高精度、高效率、快速瞬態響應、易用性、低外部元件數量和節省空間的電源系統而設計。

該器件具有全差分感應 TI 集成 FET，具有高側導通電阻 2.9mΩ，低側導通電阻為 1.2mΩ。該器件還具有精確的 0.5%、0.9V 基準電壓，環境溫度范圍為 –40°C 至 +125°C。 具有競爭力的功能包括：極少的外部元件數量、精確的負載調節和線路調節、自動跳過或 FCCM 模式作以及內部軟啟動控制。

TPS548D22 器件采用 7mm × 5mm、40 引腳 LQFN-CLIP （RVF） 封裝（RoHs 豁免）。
*附件：tps548d22.pdf

特性

• 轉換輸入電壓范圍 （PV 在 ）：1.5 V 至 16 V
• 輸入偏置電壓 （V DD 系列 ） 范圍：4.5 V 至 22 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有 40A 連續輸出電流的集成式 2.9mΩ 和 1.2mΩ 功率 MOSFET
• 電壓基準為 0.6 V 至 1.2 V，步長為 50 mV，使用 VSEL 引腳
• ±0.5%，0.9V裁判容差范圍：–40°C 至 +125°C 結溫
• 真差分遠程采樣放大器
• D-CAP3? 控制環路支持大型大容量電容器和/或小型 MLCC，無需外部補償
• 具有 4 種可選頻率設置的自適應導通時間控制：425 kHz、650 kHz、875 kHz 和 1.05 MHz
• 溫度補償和可編程電流限制，帶 R伊利姆和 OC Clamp
• 可選擇 Hiccup 或 Latch-Off OVP 或 UVP
• VDD UVLO 通過精密 EN 遲滯進行外部調整
• Prebias 啟動支持
• Eco 模式?和 FCCM 可選
• 全套故障保護和 PGOOD

參數

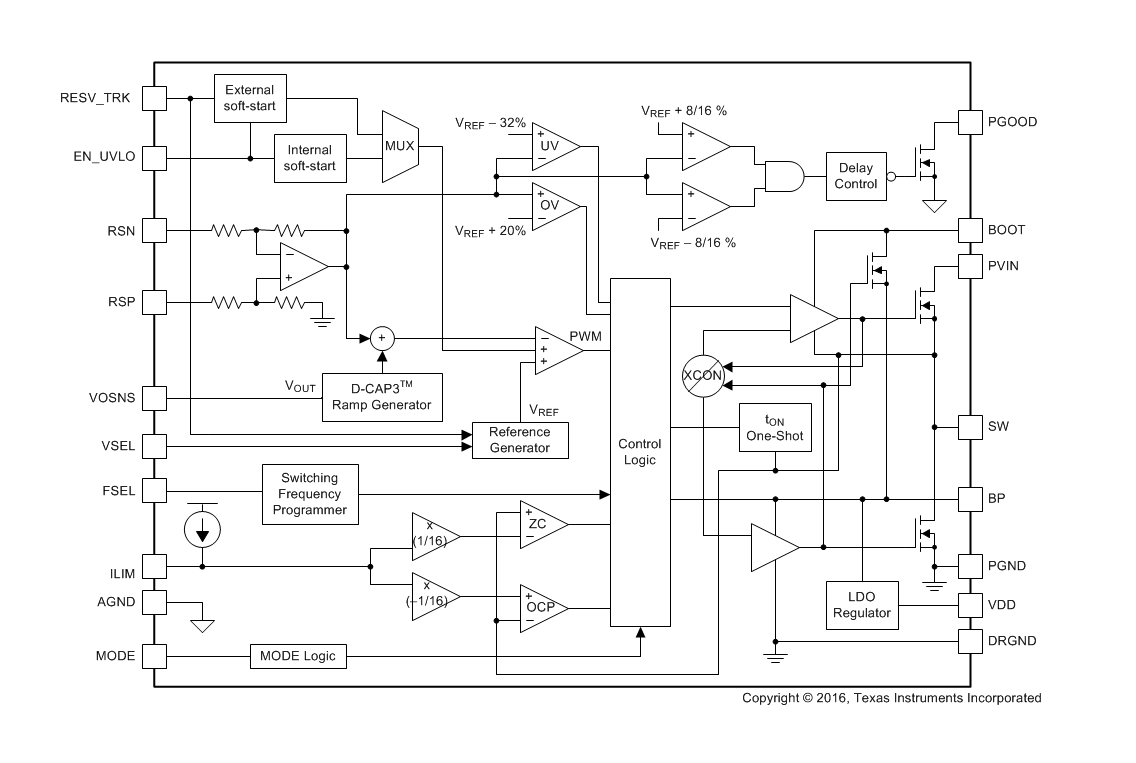

方框圖

一、產品概述

?TPS548D22? 是一款由德州儀器（Texas Instruments）生產的高效率、高性能同步降壓（Buck）轉換器，適用于需要高達40A輸出電流的存儲、電信等數字應用。該轉換器具有寬輸入電壓范圍（1.5V至16V）、寬VDD電壓范圍（4.5V至22V）和可調輸出電壓范圍（0.6V至5.5V）。

二、主要特性

• ?高集成度?：集成兩個N溝道MOSFET，高側RDS(on)為2.9mΩ，低側RDS(on)為1.2mΩ。
• ?寬輸入和VDD電壓范圍?：PVIN為1.5V至16V，VDD為4.5V至22V。
• ?高輸出電壓精度?：±0.5%，0.9-VREF容差范圍。
• ?多種保護功能?：過流保護、過壓保護（OVP）、欠壓保護（UVP）、過溫保護等。
• ?多種工作模式?：自適應導通時間控制，支持D-CAP3模式和DCAP模式。
• ?可編程特性?：通過FSEL、VSEL和MODE引腳可編程開關頻率、軟啟動時間、參考電壓等。
• ?真差分遠程感應放大器?：提高輸出電壓精度和穩定性。

三、應用領域

• ?企業存儲?：SSD、NAS。
• ?無線通信基礎設施?：路由器、交換機。
• ?工業自動化?：PLC、ATE、視頻監控。
• ?核心電源軌?：ASIC、SoC、FPGA、DSP。

四、功能描述

1. ?D-CAP3控制環路?：支持大體積電容和小型MLCC電容，無需外部補償。
2. ?自適應導通時間控制?：根據預設的開關頻率自動調整導通時間，提高瞬態響應速度。
3. ?軟啟動功能?：可選的軟啟動時間（1ms、2ms、4ms、8ms），減少啟動時的浪涌電流。
4. ?VDD欠壓鎖定（UVLO）保護?：固定VDD UVLO閾值和遲滯，保護設備免受低電壓影響。
5. ?EN_UVLO引腳功能?：可編程輸入電壓UVLO閾值，提供精確的使能控制。
6. ?過流保護?：支持正負電感電流限制，防止過載損壞。
7. ? 過壓保護（OVP）和欠壓保護（UVP） ?：監測反饋電壓，保護輸出負載免受過壓和欠壓影響。
8. ?過溫保護?：監測結溫，防止過熱損壞。

五、典型應用電路

文件提供了TPS548D22的典型應用電路圖，包括輸入電容、輸出電感、輸出電容、反饋電阻等元件的選擇和設計步驟。同時，還提供了應用曲線，如效率曲線、瞬態響應曲線等，以幫助用戶評估和設計電路。

六、布局指南

文件提供了詳細的布局指南，包括電源和地平面的設計、電容和電感的放置、開關節點的處理、敏感信號的隔離等，以確保最佳性能和減少噪聲干擾。

七、封裝和訂購信息

TPS548D22采用7mm×5mm、40引腳的LQFN-CLIP封裝，提供多種訂購選項。用戶可以根據具體需求選擇合適的封裝和訂購信息。

八、注意事項

文件最后提供了重要通知和免責聲明，提醒用戶在使用TI產品和技術資源時需要注意的事項和責任。同時，還提供了靜電放電（ESD）保護建議，以防止靜電對設備造成損害。
