工采網代理的光耦合器 - ICPL-075L（雙通道）是采用SOIC-8封裝的15MBd CMOS光耦合器。該光耦器件運用CMOS集成電路技術，在極低功耗下實現卓越性能。ICPL-075L的核心構件由高速發光二極管與CMOS探測器集成電路組成。每個探測器集成有光電二極管、高速跨阻放大器以及帶輸出驅動器的電壓比較器。

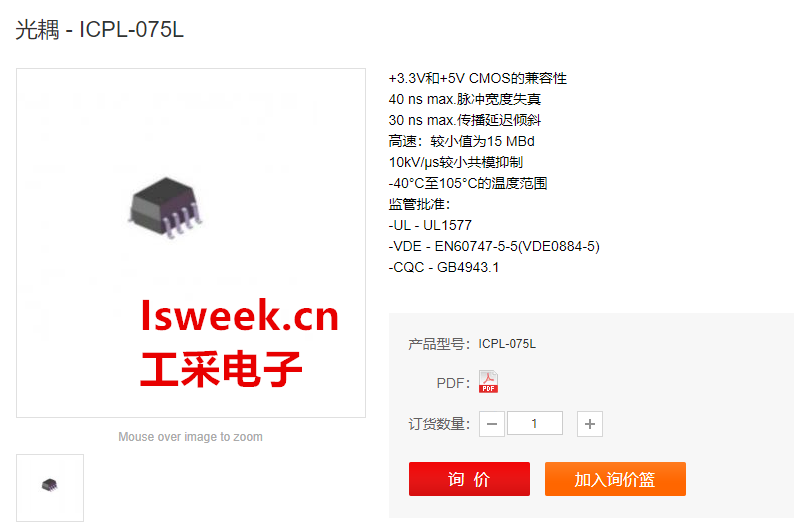

光耦合器-ICPL-075L

ICPL-075L采用直流驅動，因此無需外接電源。為限制流過LED的電流，建議在5V輸入信號時，將210Ω電阻串聯連接至LED陽極（即ICPL-075L的1號與4號引腳）。當輸入信號為3.3V時，建議改用80Ω電阻與LED陽極串聯。

光電耦合器主要由三部分組成：光的發射、光的接收及信號放大。光的發射部分主要由發光器件構成，發光器件一般都是發光二極管，發光二極管加上正向電壓時，能將電能轉化為光能而發光，發光二極管可以用直流、交流、脈沖等電源驅動，但發光二極管在使用時必須加正向電壓。光的接收部分主要由光敏器件構成，光敏器件一般都是光敏晶體管，光敏晶體管是利用PN結在施加反向電壓時，在光線照射下反向電阻由大變小的原理來工作的。

在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。

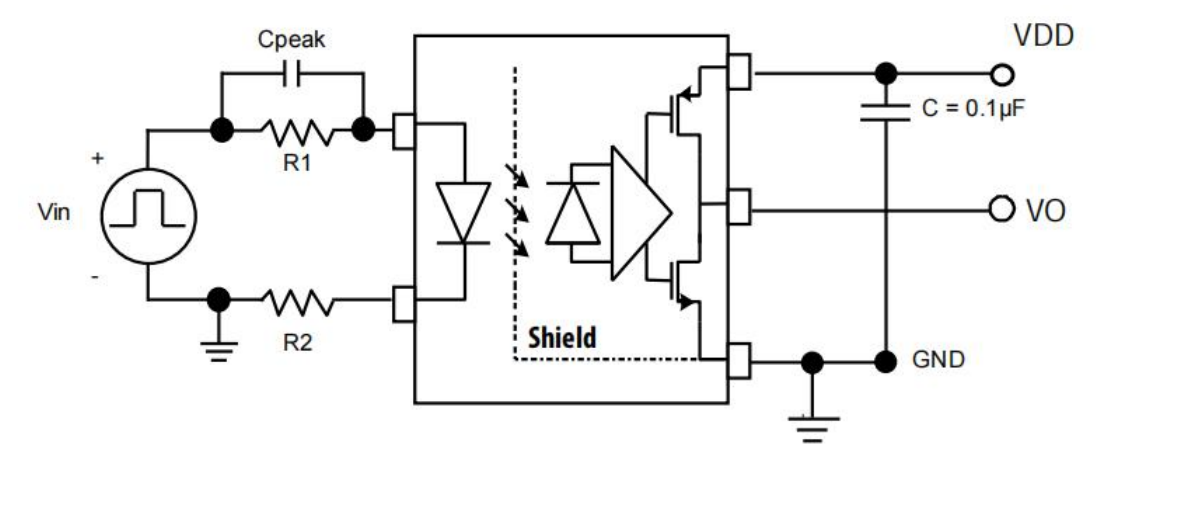

峰值電容（Cpeak）與輸入限流電阻（Rlimit）并聯連接以提升速度性能：

峰值電容（Cpeak）與輸入限流電阻（Rlimit）

光耦 - ICPL-075L的特性：

+3.3V和+5V CMOS兼容性

40納秒較大脈沖寬度失真

3納秒較大傳播延遲偏差

高速：較小15 MBd

10千伏/微秒較小共模抑制

-40°C至105°C溫度范圍

監管批準（待批準）

-UL-UL1577

-VDE-EN60747-5-5 VDE0884-5

-CQC - GB4943.1

光電耦合器 - ICPL-075L的應用：

數字現場總線隔離

CANBus, RS485, USB

多路數據傳輸

計算機外圍設備接口

微處理器系統接口

DC/DC轉換器

安芯微在國產光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，請登錄工采網官網進行咨詢。
