TPS62770 是一種微型電源解決方案，適用于 可穿戴應用包括 370nA 超低 Iq 降壓轉換器、轉換速率控制 負載開關和雙模式升壓轉換器。降壓轉換器的輸出電壓可以是 選擇三個 VSEL 引腳，介于 1.0 V、1.05 V、1.1 V、1.2 V、1.8 V、1.9 V、2.0 V 和 3.0 V 之間。 輸出電壓可以在運行過程中發生變化。在關斷模式下，降壓的輸出 轉換器被拉至 GND。集成負載開關在內部連接到 降壓轉換器，在導通階段具有轉換速率控制功能。一旦關閉，其 output 連接到 GND。

雙模式升壓轉換器可以產生高達 15 V 的恒定輸出電壓，例如 作為 PMOLED 電源;或者，恒定輸出電流，例如 LED 背光源。輸出電壓 可以使用外部電阻器調節至 15 V，或通過連接 FB 引腳設置為固定的 12 V 到 VIN。該器件具有 17.7 V 的內部過壓保護功能，以防 FB 節點 保持開路或緊于 GND。它包括一個內部整流器和負載斷開功能。什么時候 該器件用作恒定輸出電流驅動器，提供 PWM 轉模擬轉換器以縮小規模 根據 PWM 信號的占空比的參考電壓。
*附件：tps62770.pdf

該器件采用小型 16 引腳 0.4mm 間距 WCSP 封裝。

特性

• VIN 范圍 2.5 V 至 5.5 V
• 370 nA Iq 降壓轉換器
  • 8 種可選輸出電壓 （1.0V 至 3.0V）
  • 300 mA 輸出電流
  • 輸出放電功能
• 具有放電
  功能的轉換速率控制負載開關
• 雙模式升壓轉換器
  • 負載斷開連接
  • 恒定輸出電壓可調至 15 V（VFB的0.8 V） / 12 V 固定
  • 具有 PWM 到電流轉換的 LED 電流驅動器（最大 VFB的電壓 200 mV @ D =100%）
• 微型 16 引腳 1.58 × 1.58mm WCSP 封裝 0.4mm
  間距

參數

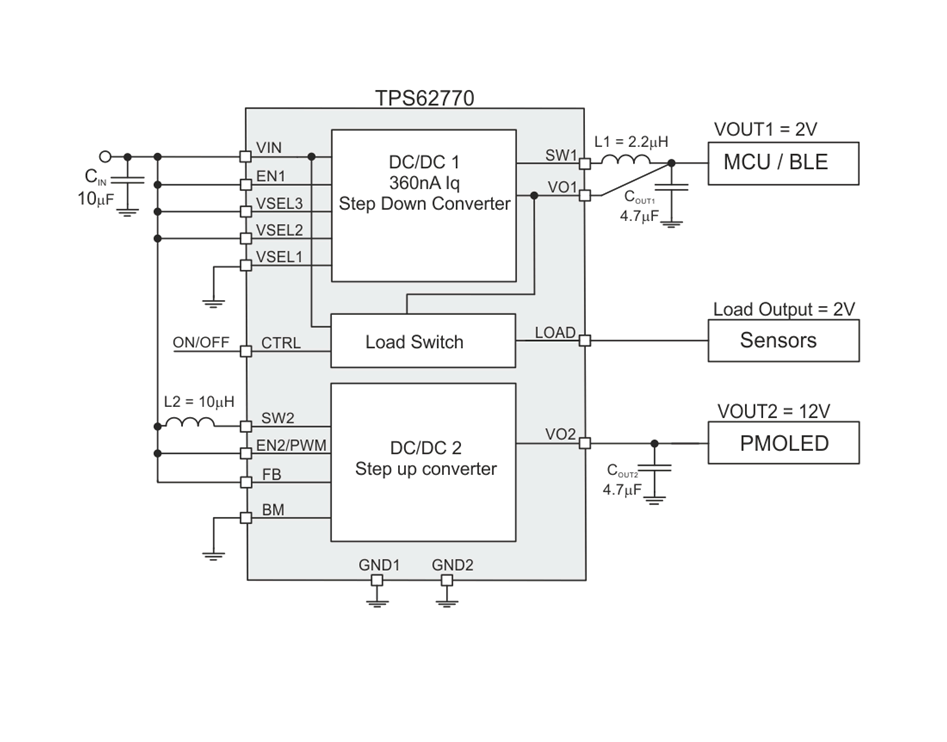

方框圖
