在每一塊驚艷的LED顯示屏背后，驅動IC如同精密控制電流的“神經中樞”，默默決定著畫面的流暢度、色彩的真實感與能耗的高低。從戶外巨幕的強韌可靠，到室內高清屏的細膩呈現，再到虛擬拍攝的零瑕疵要求，不同類型的驅動IC技術各司其職。

本文將深入解析通用型、雙鎖存型與PWM型三大主流驅動IC的核心原理、技術邊界與演進方向，了解LED顯示技術流暢穩定運行的底層邏輯。

驅動IC的核心作用

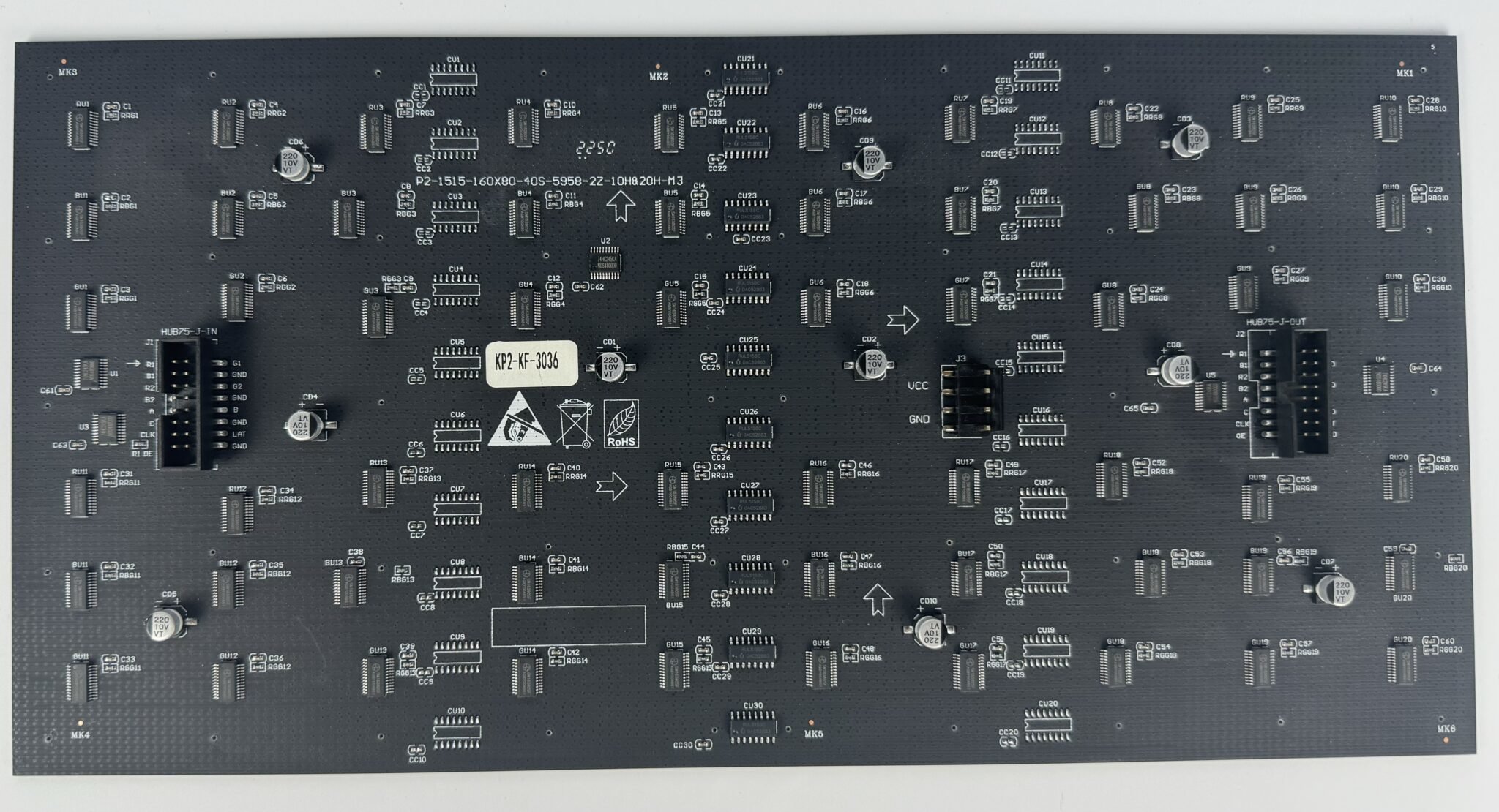

LED顯示屏驅動芯片是控制顯示效果的中樞神經，通過精準調控每個LED燈珠的導通/關斷、亮度及發光時長，實現畫面顯示。其性能直接影響顯示屏的：

· 灰度表現(色彩過渡)

·刷新率(畫面流暢度)

·亮度均勻性(消除色塊)

·功耗效率(能源控制)

技術原理：LED是電流驅動器件，其亮度取決于電流大小，而非電壓。因此驅動IC普遍采用恒流源技術，確保電流穩定輸出(如16通道恒流設計)，避免閃爍并延長燈珠壽命。同時利用PWM脈寬調制技術，通過精密控制電流導通時間實現灰度分級——導通時間越短，灰度越低。

驅動IC的三大技術路線

根據技術架構與適用場景，主流驅動IC可分為三類：通用型IC、雙鎖存IC、PWM IC。

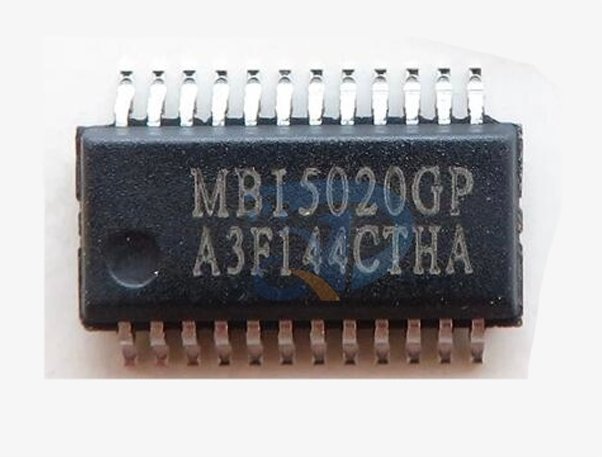

通用型驅動IC采用單緩存架構設計，輸出電流大(通常80mA以上)，支持基礎恒流驅動。通過960Hz刷新率滿足戶外屏對高亮度的剛性需求(>5000nits)。典型應用場景有P5-P10戶外廣告屏、交通信息屏等對成本敏感且亮度要求高的場景，但是受限于單緩存設計，低灰度下易出現"重影"或掃描線問題

針對通用IC的刷新瓶頸，雙鎖存IC通過雙緩存架構實現突破：一級緩存顯示當前幀時，二級緩存已預載下一幀數據，將刷新率提升至1920Hz并消除低灰斷層。此類芯片(如ICN2028)在室內固裝屏(亮度800-1200nits)中表現優異，支持消隱節能功能，但手機拍攝時仍可能出現輕微條紋，屬于中高端市場的性能均衡方案。

通過集成RAM緩存模塊與時間分割算法，PWM芯片將灰度周期拆分為256個微脈沖，實現三大跨越式升級：

·視覺刷新率突破3840Hz，徹底消除拍攝掃描線;

·16bit灰度精度保障65,536級無階色過渡;

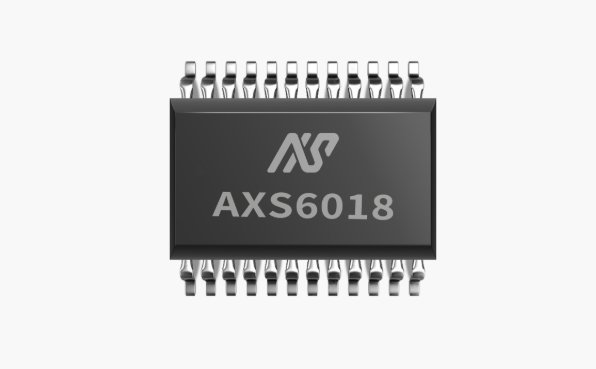

·創新節能技術如愛協生AXS6018的多級電流調節，可依據畫面內容實時降低暗場電流(降幅達50%)。此類芯片雖成本較高(達通用IC的2-3倍)，卻是舞臺租賃屏、XR虛擬拍攝等專業場景的剛需選擇

技術演進方向：1.通用IC → 解決基礎驅動需求;2雙鎖存IC → 突破刷新率瓶頸;3.PWM IC → 實現高灰高刷協同

關鍵技術突破點

由IC的數據位寬決定，如16位芯片可實現65,536級灰度。新一代驅動IC通過多級電流技術(如愛協生AXS6018)動態調節輸出電流，在顯示深色內容時自動降低電流，既保持灰度精度又降低功耗。

PWM架構芯片通過時間分割算法(如將1ms導通期分為256個短脈沖)，在相同數據量下提升4倍視覺刷新率，徹底消除手機拍攝時的掃描線現象。

前沿系統方案趨向SoC整合，例如愛協生AXS9601這類顯示控制芯片，集成掃描控制、數據分配、時鐘同步等功能，減少外圍電路復雜度，提升系統穩定性。

驅動IC的技術進化

根據畫面內容實時調節驅動電流(如AXS6018的實時電流調節技術)，在顯示暗場畫面時節能達30%以上。

針對P1.0以下微間距屏開發超小封裝芯片，通道間距縮至3mm，支持48通道集成驅動。

通過差分信號傳輸和EMC優化設計，確保在舞臺強電磁環境下穩定工作，無花屏現象。

隨著虛擬拍攝、XR影棚等新場景興起，對驅動IC提出更高要求——3840Hz刷新率已成高端租賃屏基準，16bit+灰度深度逐步普及，而國產芯片如愛協生系列通過架構創新，正快速縮小與國際頭部廠商的技術代差。

驅動IC的技術進化史，本質是精度、效率、集成度三重維度的突破史。從通用IC的"滿足顯示"，到PWM IC的"精準控制"，再到當前智能驅動芯片的"場景自適應"，每一次迭代都在推動LED顯示屏向"更真、更省、更穩"邁進。而國產芯片的崛起，正在為行業提供高性?xún)r(jià)比的技術新選擇。
