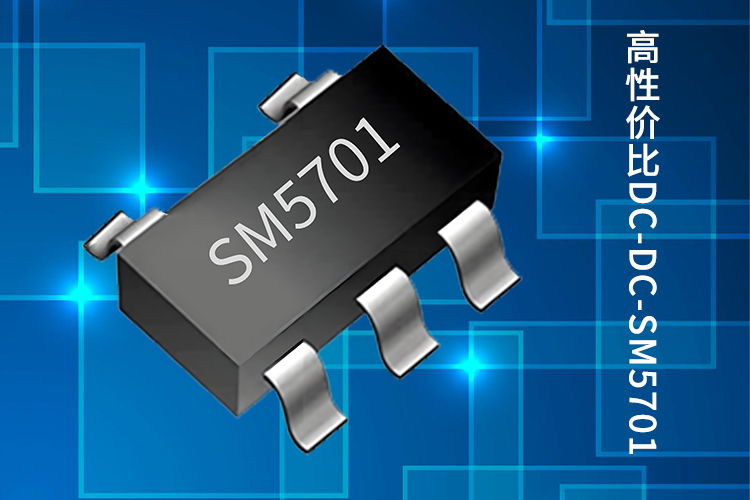

今天給大家介紹這款產品 ——SM5701，它是一款高效率、低波紋、工作頻率高的PFM控制升壓DC-DC變換器，僅需三個外圍元件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓,工作于PFM模式，可有效降低輕載模式下的損耗，提高設備的使用周期，為各種電子設備提供穩定、可靠的電源解決方案。

一、海川半導體SM5701產品特性

海川半導體SM5701輸出電壓具有低紋波，低噪聲的特點。輸出電壓，可通過內部調節進行選擇（步進0.1V），方便客戶應用于不同的輸出負載情況。

主要特性

●輸出電壓：1.8v~5.2v（步進0.1V)

●輸入電壓：0.9V~5V

●低紋波，低噪聲

●最高工作頻率：300KHz

●封裝形式：SOT23-3/SOT23/SOT23-5/SOT89-3/TO92

二、海川半導體SM5701產品應用范圍

海川半導體SM5701應用范圍：1~3 個干電池的電子設備、數碼相機、電子詞典、LED 手電筒、LED 燈、血壓計、MP3、遙控玩具 、無線耳機、無線鼠標鍵盤、醫療器械 、防丟器、汽車防盜器、充電器、VCR、PDA 等手持電子設備。

01 消費電子領域：

學習娛樂類：電子詞典、MP3 播放器等，將低電壓電池提升后滿足設備運行需求，保障功能正常使用。

遙控類：遙控玩具，為其提供穩定動力實現遠距離操控。

音頻類：無線耳機，作為電源核心保障移動使用時的穩定性與續航，低紋波低噪聲有助于提升音質。

輸入設備類：無線鼠標鍵盤，確保穩定的電源供應，使其操作精準流暢。

個人數字助理類：PDA，提供可靠電源支持其多功能運行。

02 照明設備：

LED手電筒和LED 燈，提供穩定電壓，低紋波、低噪聲特性使燈光均勻柔和無頻閃，保護眼睛。

03 醫療設備：

血壓計等檢測設備，高精度輸出保證測量數據準確可靠。

醫療監護儀等，穩定運行保障長時間對患者健康監測，助力醫療工作者準確診斷治療。

04 其他設備：

汽車防盜器，憑借出色性能為其提供穩定電力支持防盜功能運行。充電器，實現對輸入電壓的升壓轉換以適配不同充電需求。VCR，保障設備內部電路穩定運行。

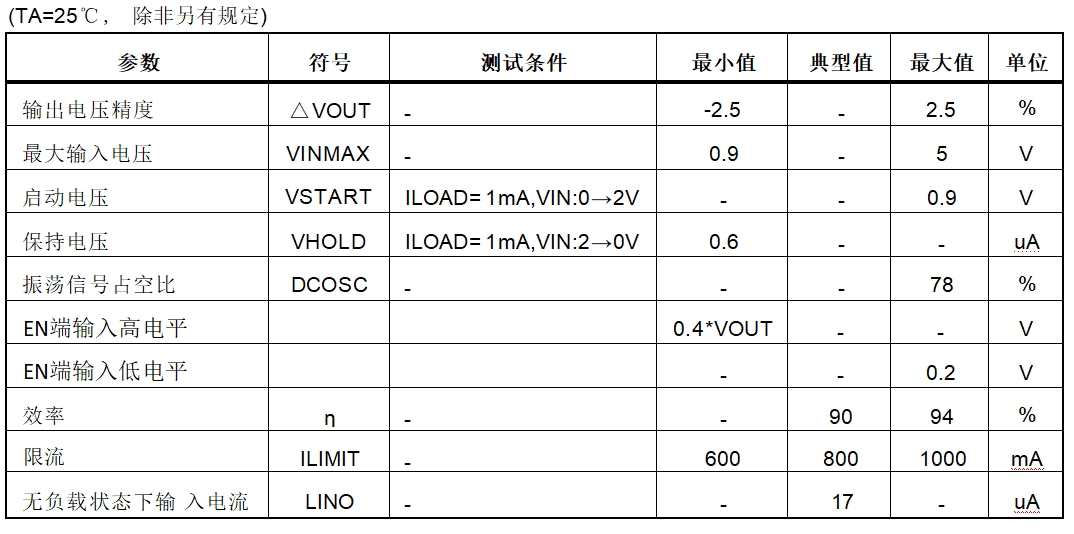

三、電氣特性

輸出電壓精準：輸出電壓精度在 -2.5% 到 2.5% ，能為負載提供穩定且精準電壓，減少電壓波動影響，適配對電壓穩定性要求高的電路。
寬輸入電壓范圍：最大輸入電壓可達 5V ，可在不同電壓輸入場景下工作，適配多種電壓輸入的系統，如電池供電（電壓有變化）場景。
低啟動與保持電壓：啟動電壓（ILOAD = 1mA，VIN:0→2V 時）最大 0.9V ，保持電壓（ILOAD = 1mA，VIN:2→0V 時）最小 0.6μA ，在低電壓啟動和維持供電上有優勢，利于節能及在低功耗、電池供電場景（如可穿戴設備）穩定工作 。
高效節能：效率典型值 90% 、最大值 94% ，相比低效芯片，能減少電能損耗，降低發熱，適配對功耗敏感場景（如便攜電子設備），也利于系統 thermal management 。
具備保護機制：有限流功能（600 - 1000mA ），可防止過載損壞芯片及后端電路；EN 端高低電平規范，能精準控制芯片使能，便于系統電源管理，提升系統可靠性 。
低無負載功耗：無負載狀態下輸入電流典型 17μA ，待機或輕載時電能消耗少，延長系統（如物聯網節點、電池供電設備）電池續航 。

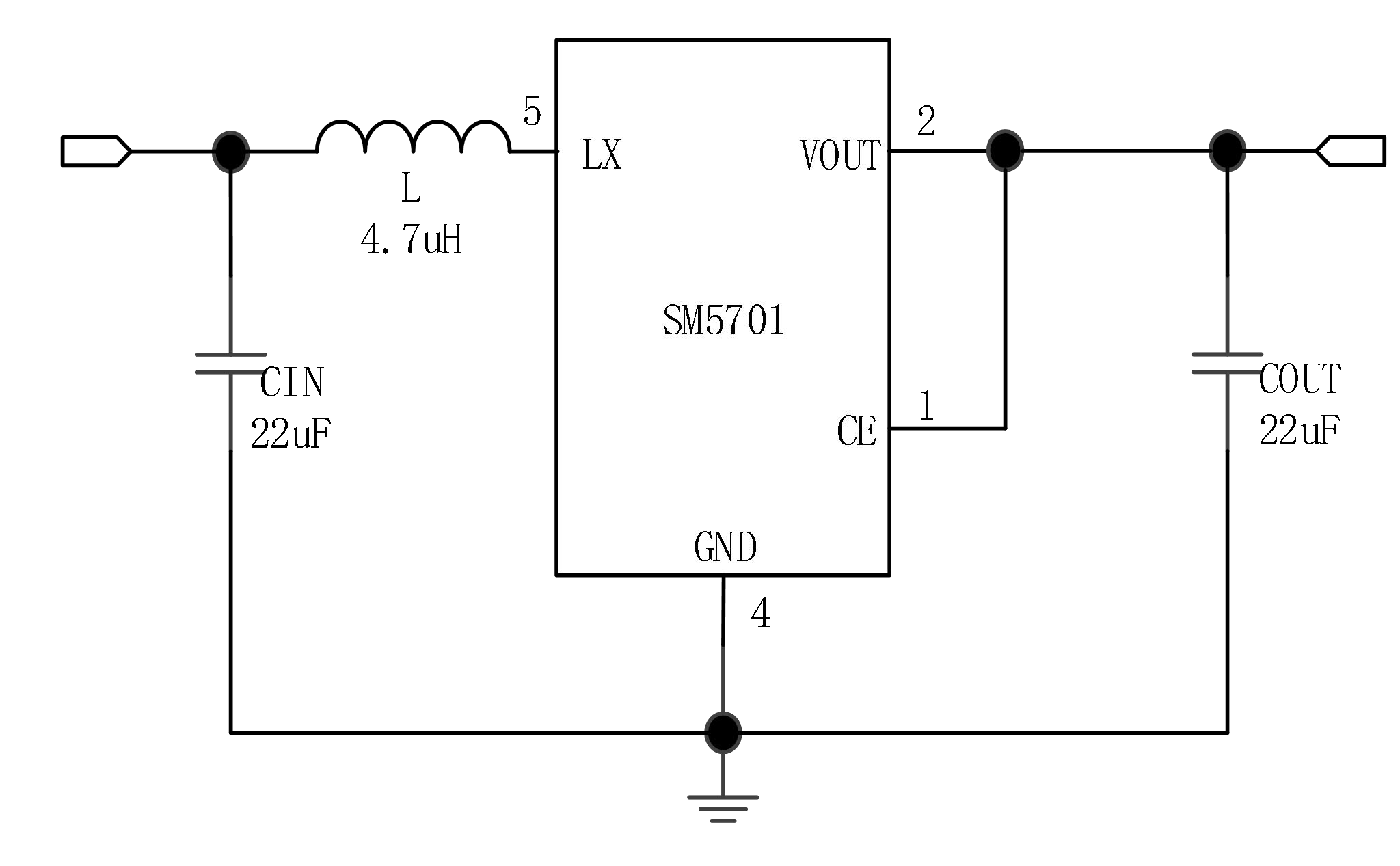

四、典型應用電路圖

SM5701產品應用廣泛，封裝形式多樣，性價比高，如果您對 SM5701感興趣，想要了解更多詳細信息或者獲取產品資料，歡迎隨時聯系我們。
