LMR14050-Q1 是一款 40V、5A 降壓穩壓器，集成了高壓側 MOSFET。該器件具有 4V 至 40V 的寬輸入范圍，專為從工業到汽車的各種應用而設計，用于非穩壓電源的電源調節。擴展系列提供 2A 和 3.5A 選項，采用引腳對引腳兼容封裝，包括 LMR14020-Q1 和 LMR14030-Q1。穩壓器在休眠模式下的靜態電流為 40μA，專為電池供電系統而設計。在停機模式下，1μA 的超低電流可以進一步延長電池壽命。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。此功能還最大限度地減少了設備的外部組件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出過壓保護。

LMR14050-Q1 采用 8 引腳 HSOIC 或 10 引腳 WSON 封裝，帶有外露焊盤以實現低熱阻。
*附件：lmr14050-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C4A
• 4V 至 40V 輸入范圍
• 5A 連續輸出電流
• 40μA 超低工作靜態電流
• 90mΩ 高側 MOSFET
• 75ns 最小接通時間
• 電流模式控制
• 可調開關頻率從 200kHz 到 2.5MHz
• 與外部時鐘的頻率同步
• 用于降低 EMI 的擴頻選項
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 外部軟啟動
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC 封裝

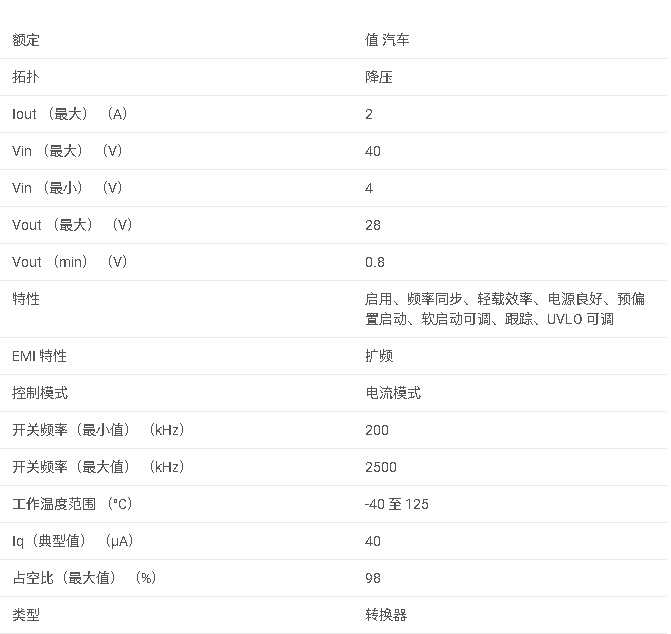

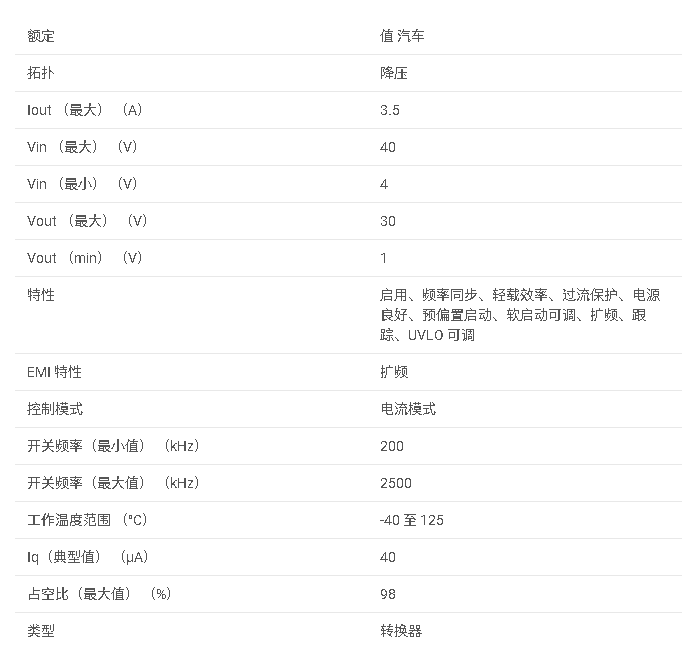

參數

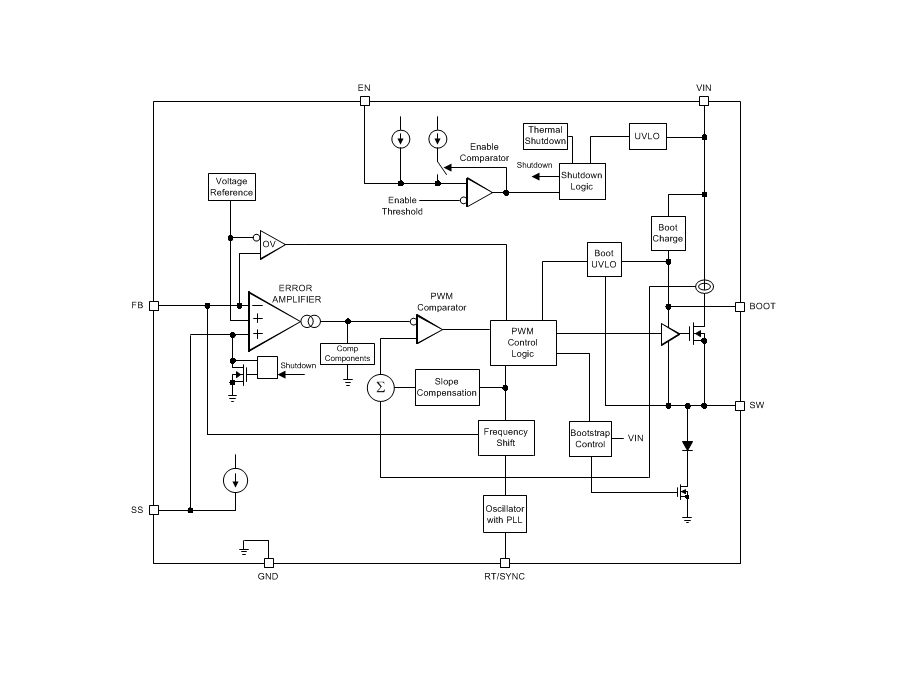

方框圖
