TPS65262-2 是一款單片、三通道、同步降壓（降壓）轉換器，輸出電流為 3 A/1-A/1 A。4.5V 至 18V 的寬輸入電源電壓范圍涵蓋了由 5V、9V、12V 或 15V 電源總線供電的大多數中間總線電壓。該轉換器具有恒定頻率峰值電流模式，旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。該器件以 600kHz 的固定開關頻率運行。集成了 buck2 和 buck3 的環路補償，以減少外部元件。buck1 和 buck2、3 之間的 180° 異相作（buck2 和 buck3 同相運行）最大限度地減少了輸入濾波器要求。
*附件：tps65262-2.pdf

TPS65262-2 在脈沖跳躍模式 （PSM） 下運行，將 MODE 引腳連接到 GND，并在強制連續電流模式 （FCC） 下運行，將 MODE 引腳驅動至高電平或保持浮動。PSM 模式通過降低輕負載時的開關損耗來提供高效率，而 FCC 模式則降低了噪聲敏感性和射頻干擾。

TPS65262-2 中還內置了兩個低壓差線性穩壓器 （LDO），輸入電壓范圍為 1.3 V 至 18 V，連續輸出電流為 350 mA/150 mA，獨立啟用和可調輸出電壓。

當任何輸出電壓超出調節范圍時，一個 power-good 引腳置位。

特性

• 工作輸入電壓范圍：4.5 至 18 V
• 反饋參考電壓：0.6 V ±1%
• 最大連續輸出電流：3 A/1 A/1 A
• 固定 600kHz 開關頻率
• 集成雙路 LDO，輸入電壓范圍：1.3 至 18 V，連續輸出電流：350 mA/150 mA
• Buck1 的可編程軟啟動時間
• Buck2 和 Buck3 的固定 1ms 軟啟動時間
• 用于 Buck2 和 Buck3 的內部環路補償
• 每個 Buck 的專用使能引腳
• 支持脈沖跳躍模式 （PSM） 和強制連續電流模式 （FCCM）
• 輸出電壓電源正常指示器
• 熱過載保護
• 32 引腳 VQFN （RHB） 5mm × 5mm 封裝
• 過壓保護、過流和短路保護以及過熱保護

參數

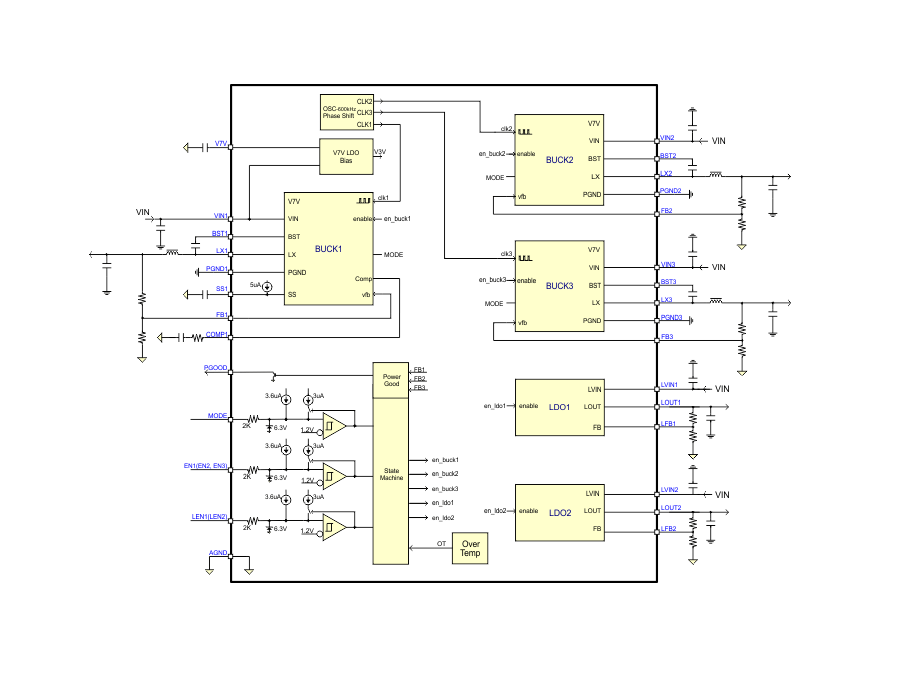

方框圖

產品概述

• 類型 ：4.5V 至 18V 輸入，集成三路同步降壓轉換器（3A/1A/1A 輸出）和兩路可調 LDO（350mA/150mA 輸出）的電源管理芯片，采用 32 引腳 5mm×5mm VQFN 封裝。
• 核心功能 ：固定 600kHz 開關頻率，支持脈沖跳躍模式（PSM）和強制連續電流模式（FCCM），集成內部補償、軟啟動及多種保護功能。

主要特性

1. 電氣參數
   • 輸入電壓范圍：4.5V 至 18V，反饋參考電壓 0.6V±1%。
   • 輸出電流：Buck1（3A）、Buck2（1A）、Buck3（1A）；LDO1（350mA）、LDO2（150mA）。
   • 靜態電流：關機模式 12μA，工作模式下 Buck1 無開關時 340μA。
2. 工作模式
   • PSM 模式 ：輕載時降低開關損耗，提高效率。
   • FCCM 模式 ：重載時維持恒定頻率，減少噪聲干擾。
3. 保護功能
   • 過壓、過流、短路保護，熱過載保護（160°C 觸發，20°C 遲滯）。
   • 輸出電壓異常時 PGOOD 引腳拉低報警。
4. 軟啟動特性
   • Buck1 軟啟動時間可編程，Buck2/Buck3 固定 1ms 軟啟動。

應用領域

• 數字電視（DTV）、機頂盒（Set-top boxes）。
• 家庭網關、接入點網絡、無線路由器。
• 監控設備、POS 機等需要多路電源轉換的場景。

詳細功能描述

1. 控制方案
   • 峰值電流模式控制，Buck1 與 Buck2/Buck3 相位差 180°，減少輸入紋波。
   • 反饋電壓 0.6V，通過電阻分壓設置輸出電壓，公式為**(R_{2}=R_{1}×frac{0.6}{V_{out}-0.6})**。
2. 啟動與使能
   • 獨立使能引腳（EN1/EN2/EN3），支持欠壓鎖定（UVLO）閾值調節。
   • 軟啟動通過 SS1 引腳電容編程，公式為**(T_{SS}(ms)=C_{SS}(nF)×(frac{0.6V}{5μA}))**。
3. LDO 特性
   • 輸入范圍 1.3V 至 18V，輸出可調， dropout 電壓低至 12mV（輕載）。
   • 支持獨立使能（LEN1/LEN2），適用于低噪聲電源場景。

規格參數

1. 絕對最大額定值
   • 輸入電壓：VIN1/VIN2/VIN3/LVIN1/LVIN2≤20V，LX 引腳瞬態電壓≤20V（<20ns）。
   • 結溫：-40°C 至 125°C，存儲溫度 - 55°C 至 150°C。
   • ESD 評級：HBM±2000V，CDM±500V。
2. 熱特性
   • 結到環境熱阻（RθJA）：32°C/W，結到板熱阻（RθJB）：6.4°C/W。
3. 效率
   • Buck1 輸出 1.2V/3A 時效率約 85%，Buck2 輸出 1.8V/1A 時效率約 88%。

應用設計與實現

1. 關鍵元件選型
   • 輸出電感 ：根據**(L=frac{V_{inmax}-V_{out}}{I_{0}×LIR}×frac{V_{out}}{V_{inmax}×f_{sw}})**計算，推薦 LIR=0.1~0.3，例如 Buck1 選 4.7μH。
   • 輸出電容 ：需滿足紋波和瞬態響應，公式為**(C_{o}>frac{2×ΔI_{out}}{f_{sw}×ΔV_{out}})**。
   • 輸入電容 ：每路 VIN 推薦 10μF X5R/X7R 陶瓷電容，降低紋波。
2. 布局指南
   • 輸入電容靠近 VIN 引腳，LX 引腳走線短且寬，熱焊盤通過過孔連接地平面。
   • FB/COMP 引腳遠離高噪聲路徑，使用 Kelvin 連接提高精度。

封裝與訂購信息

• 封裝 ：32 引腳 VQFN（RHB），尺寸 5mm×5mm，帶外露熱焊盤。
• 訂購部件號示例 ：
  • TPS65262-2RHBR（3000 顆 / 卷，-40°C 至 85°C 工作）。
  • TPS65262-2RHBT（250 顆 / 管，同規格）。
