TPS563201 和 TPS563208 是采用 SOT-23 封裝的簡單、易用的 3A 同步降壓轉換器。

這些器件旨在以最少的外部元件數量運行，并且還旨在實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 控制方案，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。
*附件：tps563201.pdf

TPS563201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS563201 和 TPS563208 采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• TPS563201 和 TPS563208 3A 轉換器，集成 95mΩ 和 57mΩ FET
• 具有快速瞬態響應的 D-CAP2? 控制方案
• 輸入電壓范圍：4.5V 至 17V
• 輸出電壓范圍：0.76V 至 7V
• 脈沖跳躍模式 （TPS563201） 或連續電流模式 （TPS563208）
• 580kHz 開關頻率
• 低關斷電流小于 20μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0ms

參數

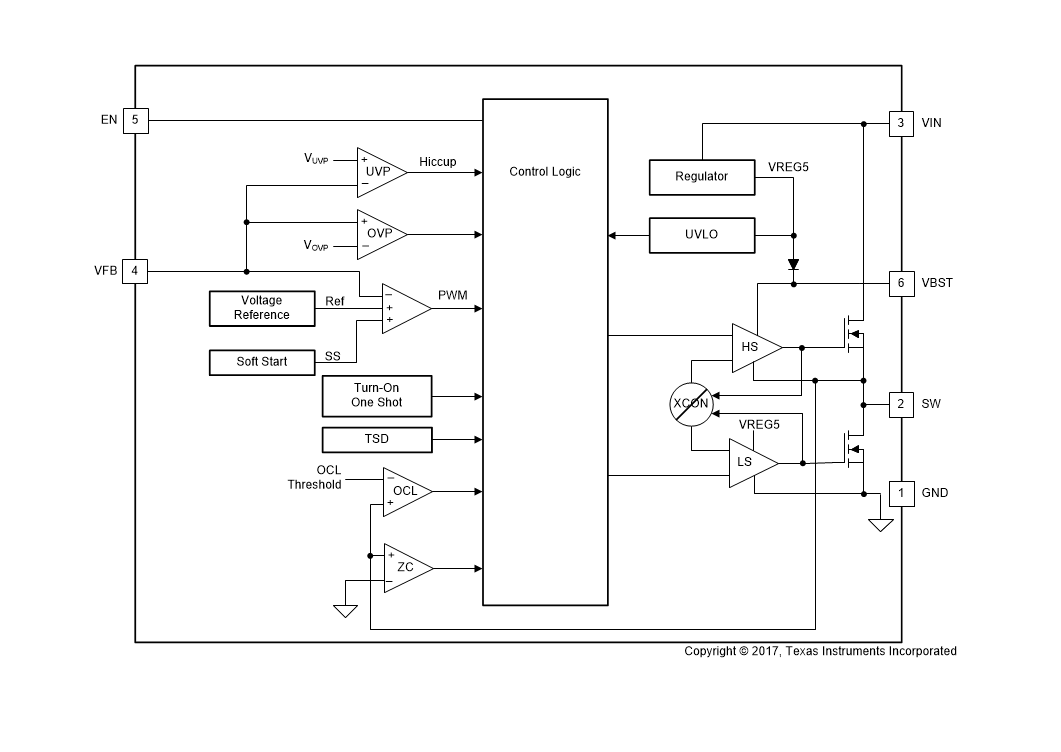

方框圖

產品概述

• 類型 ：4.5V 至 17V 輸入、3A 輸出的同步降壓轉換器，采用 6 引腳 SOT-23（DDC）封裝（尺寸 1.6mm×2.9mm）。
• 型號差異 ：
  • TPS563201 ：支持脈沖跳躍模式（Eco-mode），輕載效率高。
  • TPS563208 ：采用連續電流模式（FCCM），開關頻率穩定。
• 核心技術 ：D-CAP2?控制方案，支持低 ESR 輸出電容（如陶瓷電容），無需外部補償，瞬態響應快。

主要特性

1. 電氣參數
   • 輸入電壓范圍：4.5V17V，輸出電壓范圍：0.76V7V。
   • 開關頻率：固定 580kHz，靜態電流：工作模式 120μA（TPS563201）/350μA（TPS563208），關斷電流＜20μA。
   • 反饋電壓精度：2%（25°C 時），集成 95mΩ（高側）和 57mΩ（低側）功率 MOSFET。
2. 保護功能
   • 逐周期過流限制（4.2A 典型值）、打嗝模式過流保護（1.2ms 等待，10ms 重啟）。
   • 非鎖存式欠壓鎖定（UVLO）、熱關斷（172°C 閾值，37°C 遲滯）。
3. 其他特性
   • 1ms 固定軟啟動，支持預偏置輸出啟動，輸出欠壓 / 過壓保護（UVP/OVP）。
   • VBST 引腳需連接 0.1μF 陶瓷電容至 SW 引腳，優化高側 MOSFET 驅動。

應用領域

• 數字電視、高清藍光播放器、網絡家庭終端。
• 數字機頂盒（STB）、監控設備、POS 機等需要高效電源轉換的場景。

詳細功能描述

1. D-CAP2 控制方案
   • 結合自適應導通時間 PWM 控制，無需輸出電容 ESR 紋波，內置補償電路，穩定工作范圍廣。
   • 輕載時 TPS563201 進入脈沖跳躍模式，降低開關頻率，維持高效率；TPS563208 保持連續模式，減少噪聲。
2. 啟動與軟啟動
   • 內部 1ms 軟啟動，避免啟動過流；預偏置輸出時，僅當內部參考電壓超過反饋電壓時啟動切換。
3. 電流保護機制
   • 實時監控開關電流，過流時觸發打嗝模式，減少功耗；輸出電壓低于 65% 閾值時啟動 UVP 保護。

規格參數

1. 絕對最大額定值
   • 輸入電壓 VIN：-0.3V19V，VBST：-0.3V25V（瞬態 27V），SW 引腳瞬態電壓 - 3.5V~21V。
   • 結溫：-40°C150°C，存儲溫度：-55°C150°C，ESD 評級：HBM±2000V，CDM±1500V。
2. 熱特性
   • 結到環境熱阻（RθJA）：92.6°C/W，結到板熱阻（RθJB）：15.5°C/W。
3. 效率
   • 輸入 12V，輸出 1.05V/3A 時效率約 85%；輸出 5V/3A 時效率約 88%（TPS563208）。

應用設計與實現

1. 關鍵元件選型
   • 輸出電感 ：根據**(L=frac{(V_{IN}-V_{OUT})V_{OUT}}{I_{O}×LIR×V_{IN}×f_{SW}})**計算，推薦 2.2μH（1.05V 輸出），飽和電流≥3.5A。
   • 輸出電容 ：20μF~68μF 低 ESR 陶瓷電容，滿足紋波和瞬態響應（如 22μF×2，ESR≤2mΩ）。
   • 輸入電容 ：10μF 陶瓷電容 + 0.1μF 高頻濾波，靠近 VIN 引腳。
2. 布局指南
   • 輸入 / 輸出電容靠近器件，SW 引腳走線短而寬，避免開關電流流經器件下方。
   • 反饋網絡（VFB）遠離高電壓路徑，采用 Kelvin 接地，熱焊盤通過過孔連接地平面。

封裝與訂購信息

• 封裝 ：6 引腳 SOT-23（DDC），支持卷帶（T&R）和管裝（Tube）包裝。
• 訂購部件號示例 ：
  • TPS563201DDCR（Active，3000 顆 / 卷，-40°C~125°C）。
  • TPS563208DDCT（250 顆 / 管，連續電流模式）。
