鋰電池充電管理芯片是一種關鍵的電路元件，用于監測、控制和保護鋰電池的充放電過程，確保其安全性和穩定性。隨著移動設備、電動汽車、儲能系統等領域的快速發展，鋰電池充電管理芯片在現代電子產品中扮演著重要角色。本文將詳細介紹鋰電池充電管理芯片XSP30的功能和特點

快充輸入，充電更快速

支持快充輸入，輸入電壓范圍4.5V-9.5V, 適用于2節串聯鋰電池升降壓充電，3節串聯鋰電池升壓充電，電流最大可達2A,滿足小型設備快速充電需求

多種快充協議加持，增強與適配器的兼容性

支持PD/QC/FCP快充協議，能夠兼容市面上絕大多數快充適配器，解決了與快充適配器之間的兼容性問題。

自適應適配器功能，充電靈活

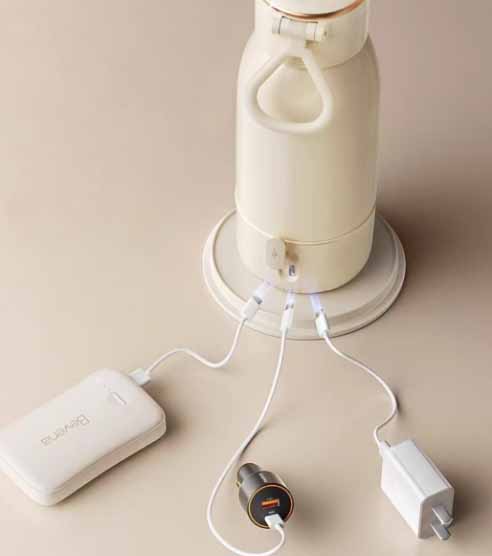

XSP30支持自適應適配器功能，無論連接的適配器是5V2A/5V3A或是9V2A/9V3A芯片會根據輸入電源大小，采用升壓/升降壓方式自動調整輸出功率以適應不同功率的適配器，防止功率過大導致適配器復位不充電。

涓流、恒流、恒壓三個充電過程，延長電池使用壽命

XSP30采用涓流、恒流、恒壓三個充電過程，當檢測到電池電壓低于2.9V時，芯片自動采用涓流模式以極小的電流為鋰電池進行預充，當電池電壓超過涓流充電的閾值后，進入恒流充電階段，這個階段的電流通常在0.2C至1.0C之間，并且允許存在一定的波動。恒流充電的目的是使電池電壓持續上升，直至達到4.2V左右時進入恒壓充電階段。在恒壓階段，電池電壓維持在4.2V左右，通過調節電流來控制充電速度。恒壓充電的作用是確保電池能夠安全、高效地充滿電，同時減少因過充而導致的安全隱患

內置多重保護電路，充電更安全

內置欠壓保護、過壓保護、過流保護和過溫保護電路。當輸入電壓檢測電路在檢測到輸入電壓接近4.5V的欠壓閾值時，就會自動調整降低充電電流，保證輸入電壓高于欠壓閾值。檢測到Boost/Buck電路異常時，可以硬件自動關閉輸出，停止輸出。檢測到NTC溫度超過70度后，就會強制體制充電。

智能功能加持，省心省電

芯片具備自動再充功能，當電池電壓下降到閾值時再次開啟充電,確保設備續航，雙狀態指示燈CHRG常亮（充電中）STDBY常亮（充滿/待機）STDBY閃爍（充電異常），能夠?qū)崟r顯示充電狀態，便于用戶及時掌握充電情況，

實測充電效率

電池容量 2000mAh，3 節串聯鋰電池，使用 PD 協議充電器輸入獲取 9V/3A（27W） 功率，充電池電流設置 2A，充電時間：1 小時充到 80%，1 小時 30 分鐘充滿 100%

應用場景

便攜式設備：XSP30鋰電池充電管理芯片廣泛應用于便攜式設備，如小風扇、直發梳、美容儀等。這些設備通常需要快速充電和高效管理，以確保在短時間內恢復電池電量。

智能家居：在智能家居領域，XSP30鋰電池充電管理芯片用于智能門鎖、智能照明等設備。這些設備需要持續穩定的電力支持，以確保正常運行。

可穿戴設備：可穿戴設備如空調服、健康監測設備等也廣泛使用XSP30鋰電池充電管理芯片。這些設備通常需要快速充電和智能管理功能，以延長使用時間并提供便捷的充電體驗。
