筆記本電腦以高度集成的硬件結構適配多元場景：其核心由處理器與顯卡組成運算中樞，搭配固態硬盤實現快速啟動與文件讀取，內存保障多任務流暢運行；輕薄機身內嵌高分辨率屏幕與全尺寸鍵盤，通過觸控板、攝像頭及豐富接口連接外設，滿足從文檔處理、視頻會議到輕度娛樂的便攜需求，成為現代人移動辦公與學習的全能工具。

筆記本電腦作為高度集成的精密電子設備，其內部電路板、芯片組件及存儲單元對靜電放電（ESD）極為敏感。靜電電壓雖常在人體接觸中難以察覺，但瞬間釋放的強電流足以擊穿芯片內部的納米級絕緣層，導致核心芯片損壞或高速信號完整性下降。尤其在干燥環境或合成纖維材質接觸場景下，人體靜電積累風險加劇，若未采取防靜電措施，操作時指尖與主板接口的微小接觸就可能成為致命隱患。無論是個人日常維護還是專業IT運維，嚴格遵循靜電防護規范，都是保障設備穩定性、延長使用壽命、避免數據災難的關鍵舉措。本文基于筆記本電腦系統的各模塊電路進行分解，介紹適合筆記本電腦系統的防護方案以及防護器件推薦，使該系統通過IEC 61000‐4‐2和IEC 61000‐4‐5標準。

筆記本電腦框圖與可用物料匯總

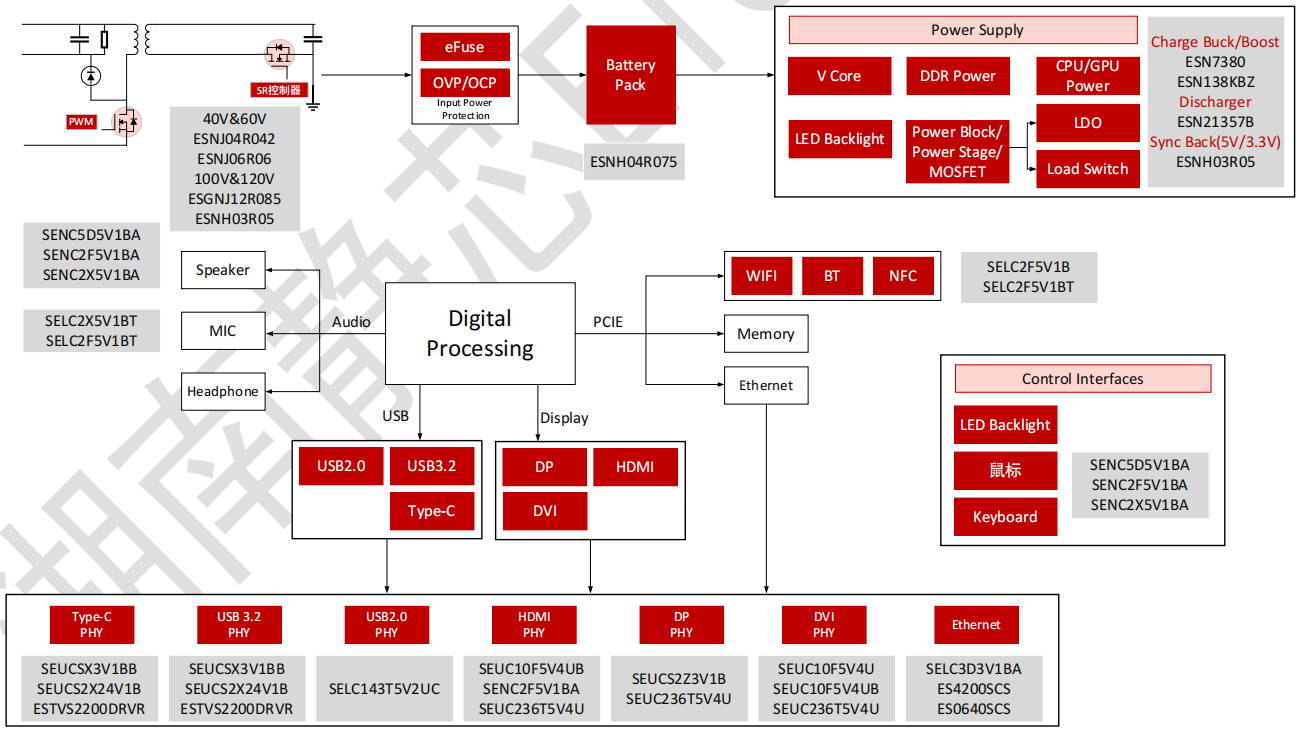

圖1筆記本電腦系統結構組成圖

筆記本電腦作為便攜式計算設備，其組成結構可概括為五大核心模塊：

1.顯示模塊

顯示模塊用于將處理器處理后的信息以圖像的形式呈現給用戶，是用戶與筆記本電腦交互的重要界面。主要包括液晶顯示屏（LCD）、背光模組、顯示驅動電路等。液晶顯示屏負責顯示圖像和文字；背光模組為顯示屏提供光源，使其在各種環境下都能清晰顯示；顯示驅動電路則負責將處理器輸出的數字信號轉換為顯示屏能夠識別的模擬信號，并控制顯示屏的顯示效果。

2.處理器模塊

處理器模塊是筆記本電腦的運算與控制核心，負責執行各種指令，處理數據，協調各部件的工作。它決定了筆記本電腦的整體性能，如運行速度、多任務處理能力等。主要包括中央處理器（CPU）、圖形處理器（GPU）以及相關的散熱組件。CPU是計算機系統的運算和控制核心，負責解釋計算機指令以及處理計算機軟件中的數據；GPU則專注于圖形渲染和加速，提升圖形處理性能，尤其在游戲、視頻編輯等圖形密集型應用中發揮重要作用。

3.存儲模塊

存儲模塊用于存儲操作系統、應用程序、用戶數據等信息，為筆記本電腦的運行提供數據支持。主要包括固態硬盤（SSD）或機械硬盤（HDD）、內存（RAM）等。固態硬盤具有讀寫速度快、抗震性好、功耗低等優點，逐漸成為筆記本電腦的主流存儲設備；機械硬盤則具有容量大、價格相對較低的特點，在一些對存儲容量要求較高且對價格敏感的筆記本電腦中仍有應用。內存則是臨時存儲數據的地方，其容量和速度直接影響系統的運行流暢度。

4.電源模塊

電源模塊為筆記本電腦的各個部件提供電力支持，確保其正常運行。主要包括電池、電源適配器、電源管理電路等。電池是筆記本電腦的移動電源，其容量決定了筆記本電腦的續航時間；電源適配器則用于將交流電轉換為直流電，為電池充電和為筆記本電腦供電；電源管理電路負責管理電池的充放電過程，優化電源分配，提高電源使用效率。

5.輸入輸出模塊

輸入輸出模塊負責實現用戶與筆記本電腦之間的信息交互，包括輸入用戶指令和數據，以及輸出處理結果和反饋信息。

輸入設備：主要包括鍵盤、觸摸板、攝像頭、麥克風等。鍵盤用于輸入文字和命令；觸摸板則相當于鼠標，用于控制光標移動和進行點擊操作；攝像頭用于視頻通話、拍照等；麥克風用于錄音和語音輸入。

輸出設備：主要包括揚聲器、音頻接口、視頻接口（如HDMI、VGA、DisplayPort等）、USB接口等。揚聲器用于播放聲音；音頻接口和視頻接口用于連接外部音頻和視頻設備；USB接口則用于連接各種外部存儲設備、打印機、移動硬盤等。

應用方案示例

湖南靜芯為筆記本電腦系統內各種接口及通信線路提供值得信賴的保護器件和應用方案。

1.KEY按鍵

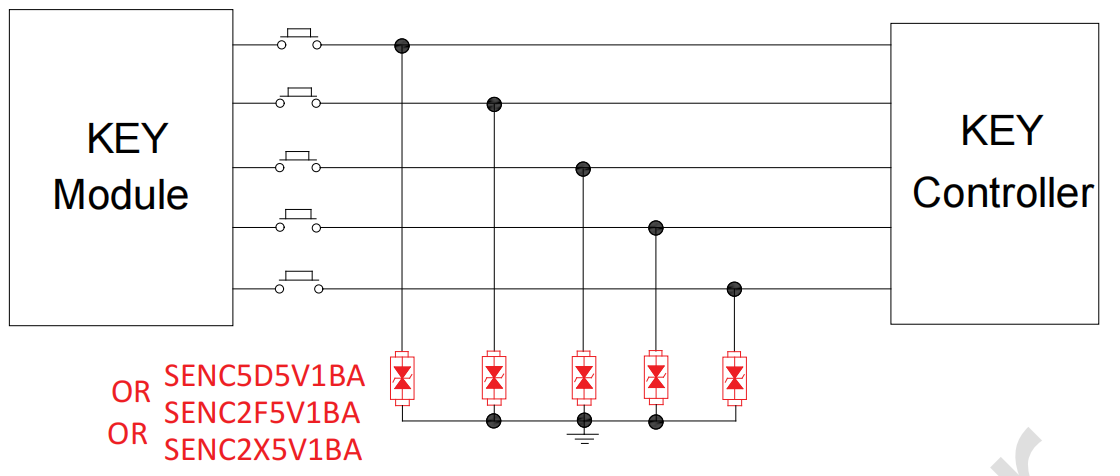

圖2 KEY按鍵靜電防護方案

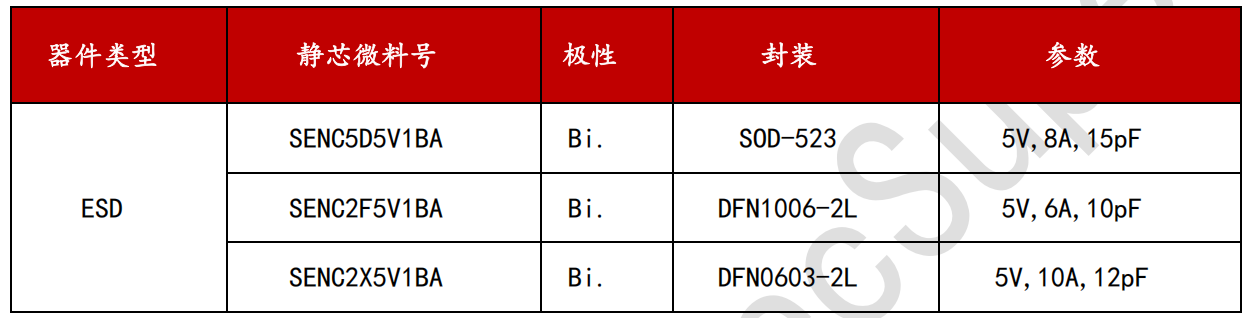

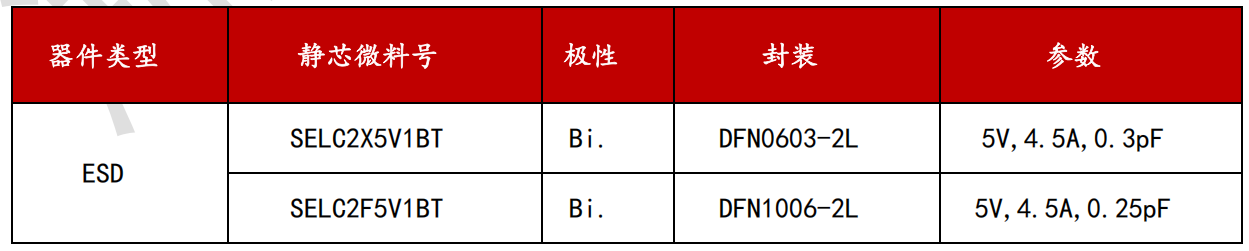

表1 KEY按鍵可用物料匯總

2.Microphone（MIC）

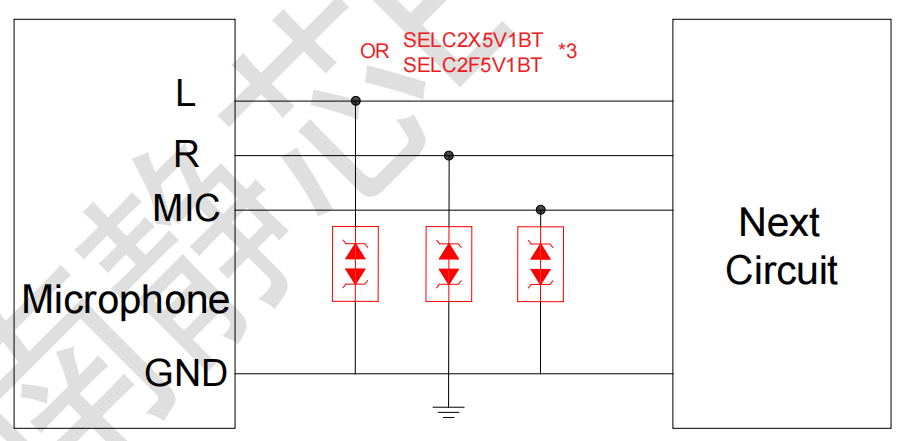

圖3 Microphone靜電防護方案

表2 Microphone可用物料匯總

3.觸控面板

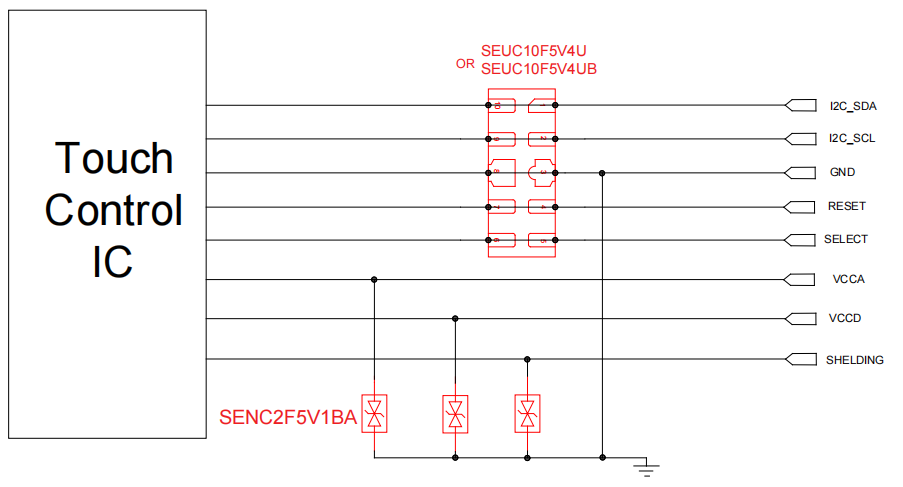

圖4觸控面板靜電防護方案

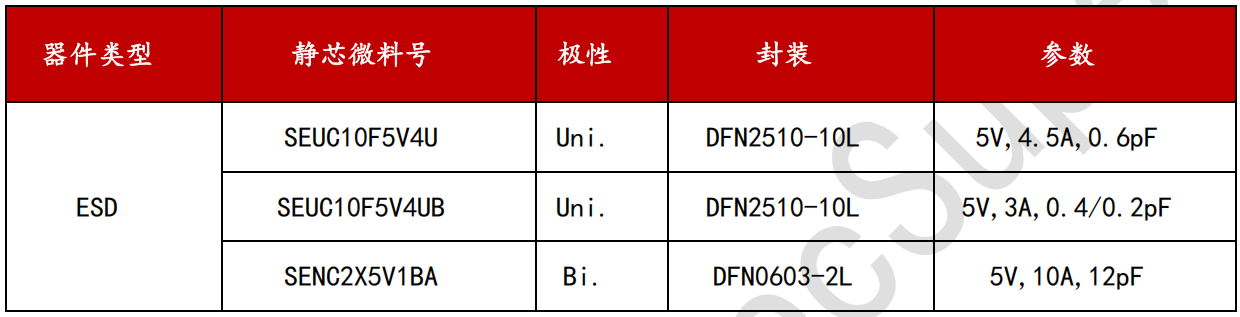

表3觸控面板可用物料匯總

4.HDMI接口

①HDMI 2.0接口

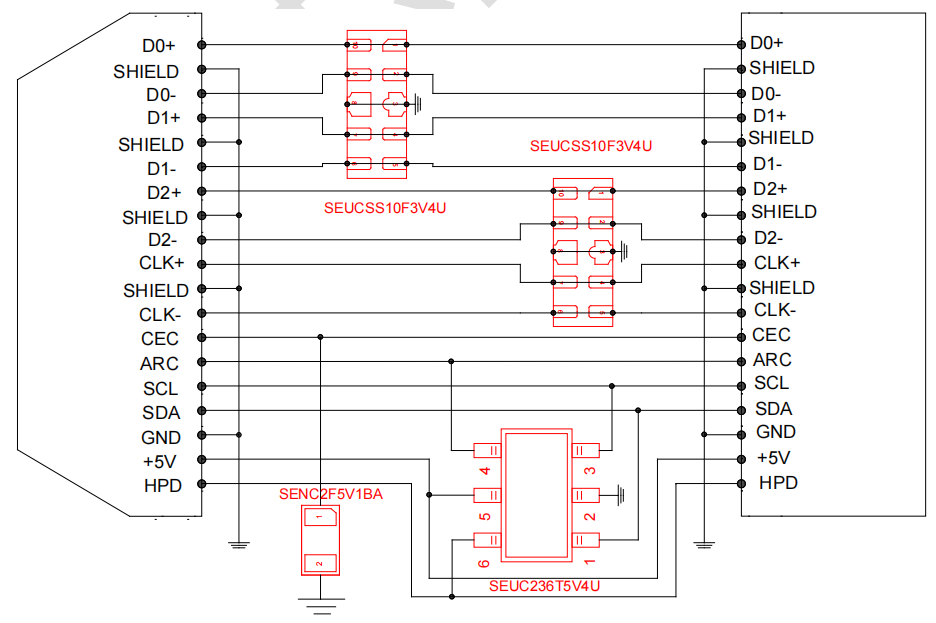

圖5 HDMI 2.0接口靜電防護方案

針對HDMI 2.0接口的高速差分信號通道，我們推薦使用湖南靜芯的淺回掃型ESD器件SEUCSS10F3V4U。該器件專為保護該接口的高速差分線路而設計，工作電壓為3.3V，鉗位電壓為10V，結電容僅為0.45pF，符合IEC 61000-4-2 (ESD)規范，在 ±21kV（空氣）和 ±16kV（接觸）下提供瞬變保護。兩對差分線可連接一個SEUCSS10F3V4U器件，剩下的一對差分線與時鐘差分線連接另一個SEUCSS10F3V4U器件，可同時保護八條通道。

CEC引腳處推薦使用湖南靜芯的常規電容ESD器件SENC2F5V1BA作為該通道的靜電保護器件。該器件工作電壓為 5 V，鉗位電壓為10V，結電容為10pF，可對單條線路進行靜電防護。符合IEC 61000-4-2 (ESD)規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。

SEUC236T5V4U是湖南靜芯一款4路單向VCC防護靜電保護器件，共有4個IO引腳，一個超強VCC保護引腳，可同時保護HDMI2.0的ARC,SCL,SDA,HPD和電源這五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。該器件工作電壓為3.3V，鉗位電壓為12V，電容為0.6pF，根據IEC61000-4-5標準可承受高達4.5A(8/20μs)的峰值脈沖電流。

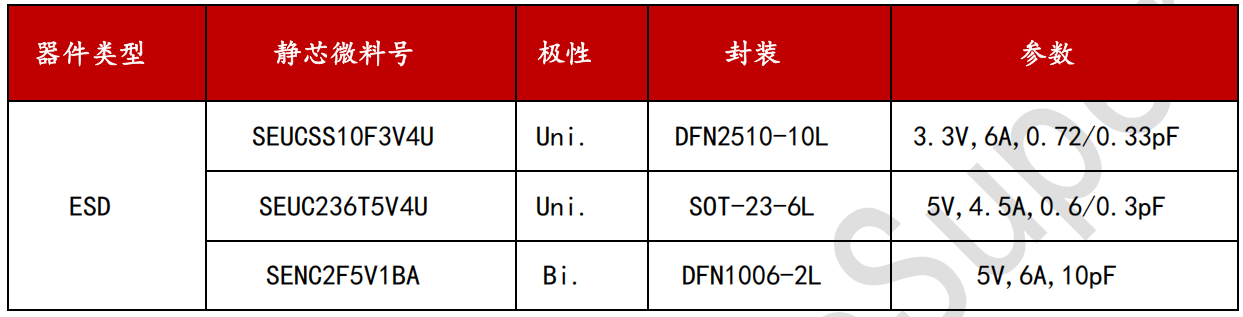

表4 HDMI 2.0接口可用物料匯總

②HDMI 2.1接口

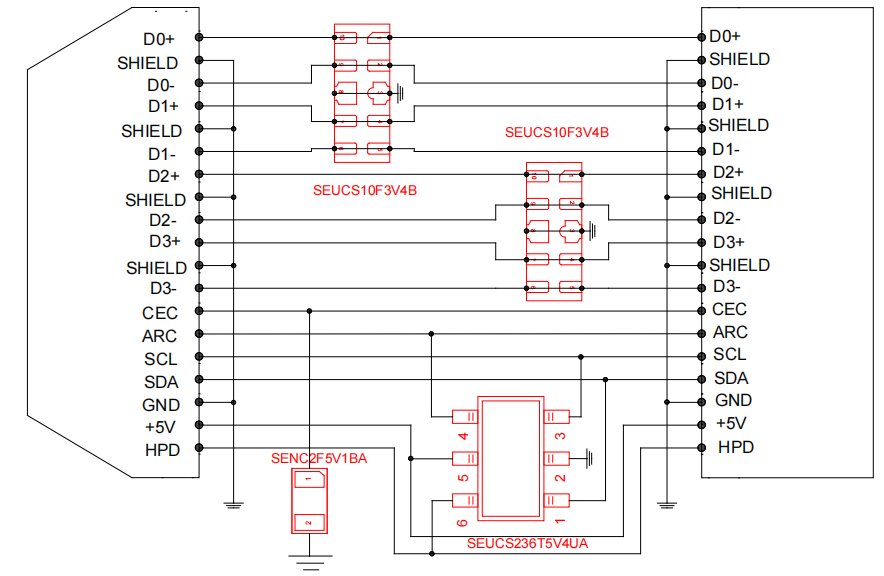

圖6 HDMI 2.1接口靜電防護方案

針對HDMI 2.1接口的高速差分信號通道，我們推薦使用湖南靜芯的深回掃型ESD器件SEUCS10F3V4B。該器件專為保護該接口的高速差分線路而設計，工作電壓為3.3V，鉗位電壓為5.5V，結電容僅為0.12pF，符合IEC 61000-4-2 (ESD)規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

CEC引腳處推薦使用湖南靜芯的常規電容ESD器件SENC2F5V1BA作為該通道的靜電保護器件。該器件工作電壓為 5 V，鉗位電壓為10V，結電容為10pF，可對單條線路進行靜電防護。符合IEC 61000-4-2 (ESD)規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。

SEUCS236T5V4UA是湖南靜芯近期推出的4路單向深回掃型超強VCC防護靜電保護器件，共有4個IO引腳，一個超強VCC保護引腳，可同時保護HDMI2.1的ARC,SCL,SDA,HPD和電源這五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。該器件工作電壓為3.3V，IO-GND的鉗位電壓為5.6V，電容為0.7pF，根據IEC61000-4-5標準可承受高達14A(8/20μs)的峰值脈沖電流；VCC-GND的鉗位電壓為12.5V，電容為220pF，根據IEC61000-4-5標準可承受高達27A(8/20μs)的峰值脈沖電流。

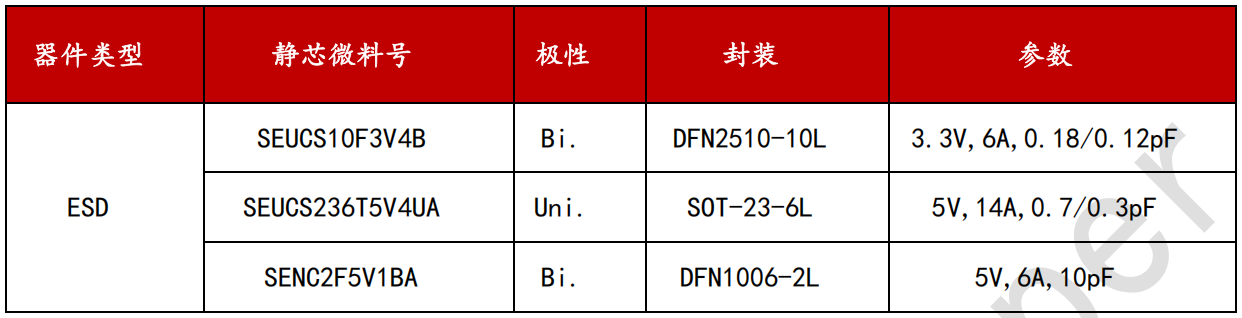

表5 HDMI 2.1接口可用物料匯總

5.Ethernet以太網口

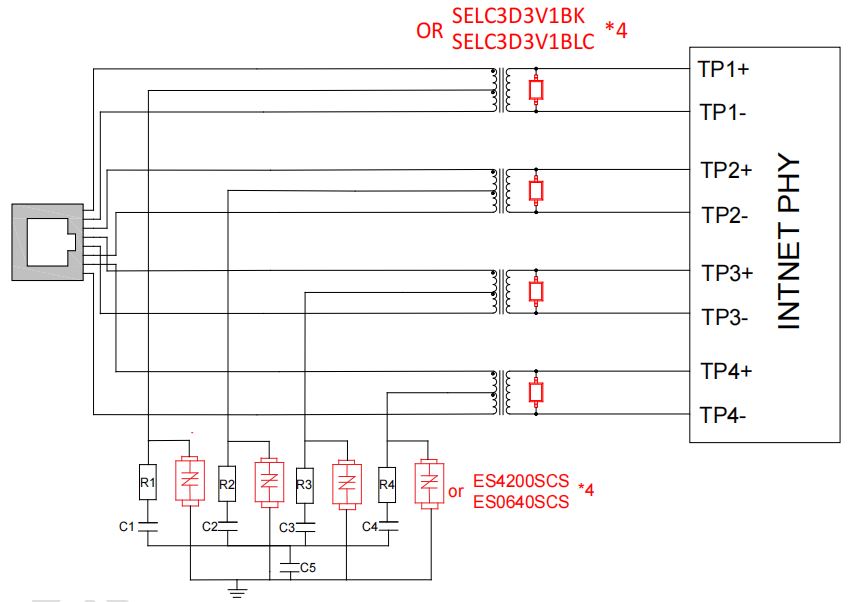

圖7 100M/1000M以太網口靜電防護方案

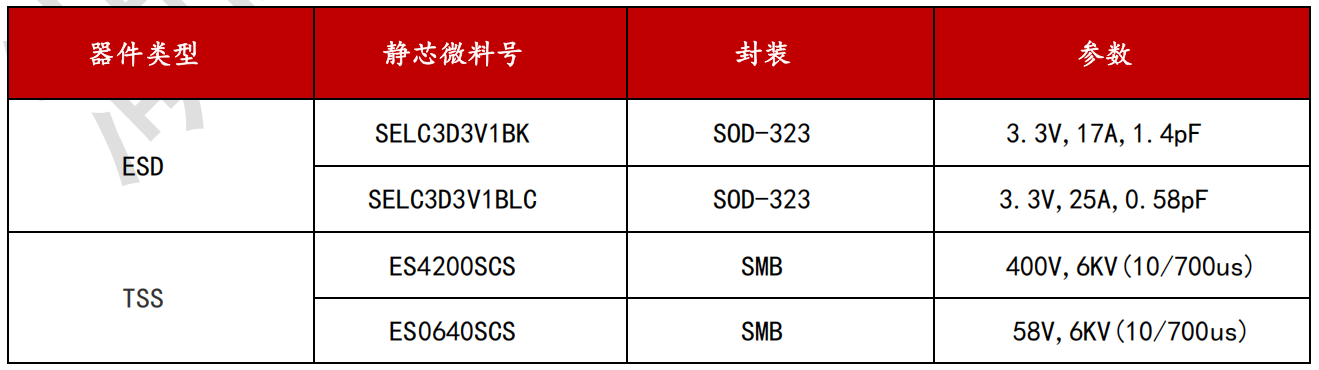

表6 100M/1000M以太網口可用物料匯總

6.USB 2.0接口

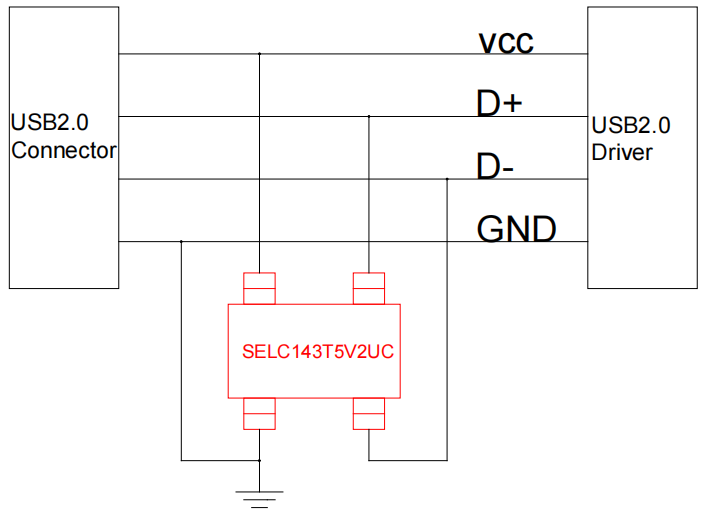

圖8 USB 2.0接口靜電防護方案

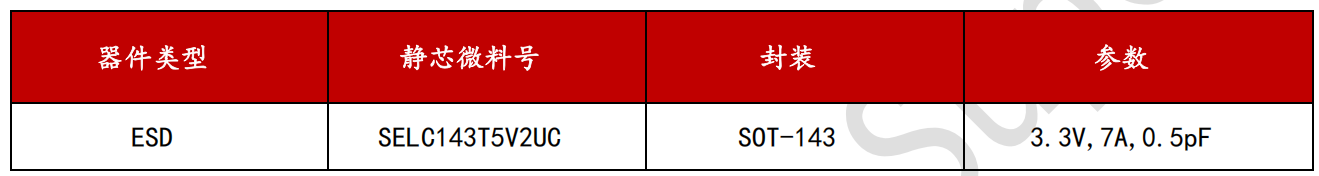

表7 USB 2.0接口可用物料匯總

7.DVI接口

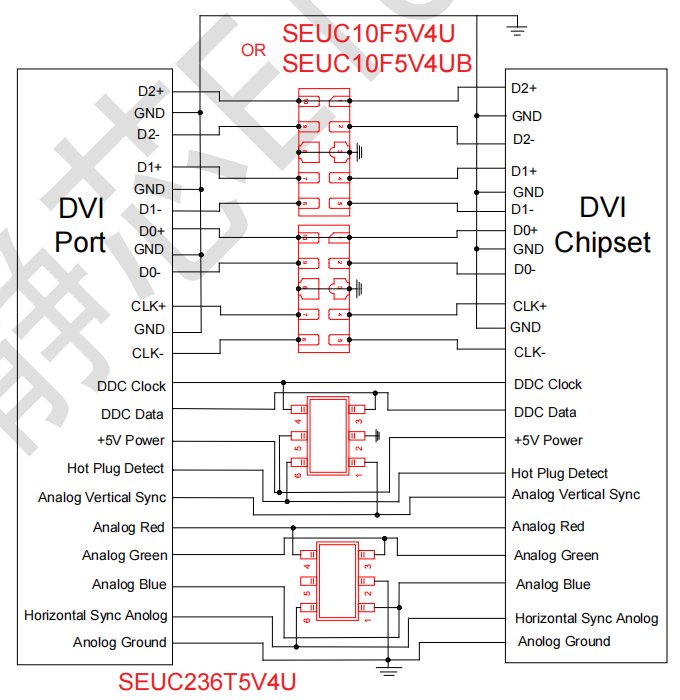

圖9 DVI接口靜電防護方案

對于DVI接口，我們推薦兩款電氣特性相似的十引腳集成式ESD防護器件，專為保護該接口的高速差分線路而設計，可同時保護四條差分?jǐn)?shù)據線，型號分別為SEUC10F5V4U和SEUC10F5V4UB。其他通道的防護采用了集成多路ESD靜電二極管SEUC236T5V4U，可同時保護的五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。

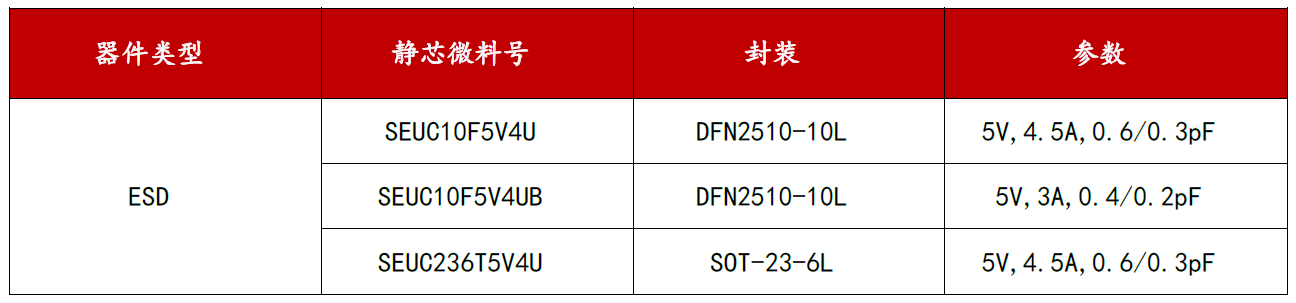

表8 DVI接口可用物料匯總

8.DP 2.0接口

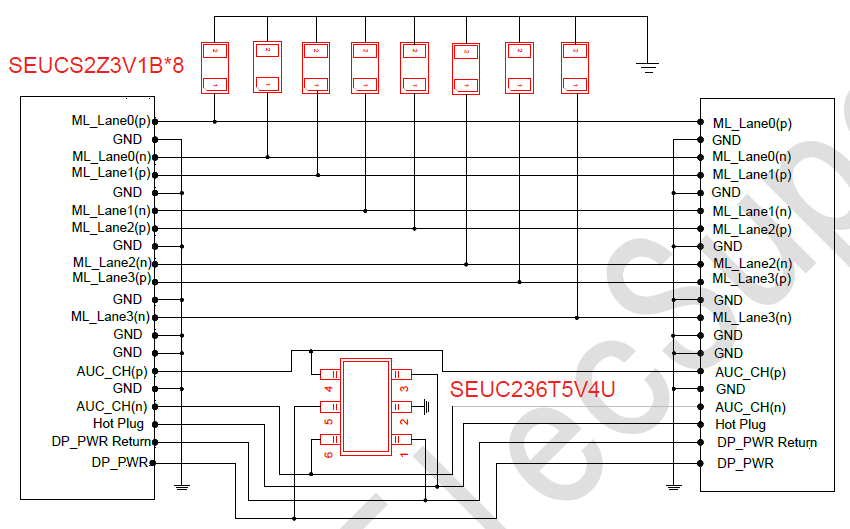

圖10 DP 2.0接口靜電防護方案

我們?yōu)镈P接口提供了兩款ESD靜電防護器件，專為保護該接口的高速差分線路而設計，型號分別為SEUCS2Z3V1B和SEUC236T5V4U。其中SEUCS2Z3V1B為回掃型ESD保護器件，結電容僅有0.2pF，可對單路高速數據線進行靜電防護，可以使用八個SEUCS2Z3V1B來保護四對Lane通道。低速差分通道和熱插拔通道的防護采用了集成多路ESD靜電二極管SEUC236T5V4U，可同時保護DP接口的五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。

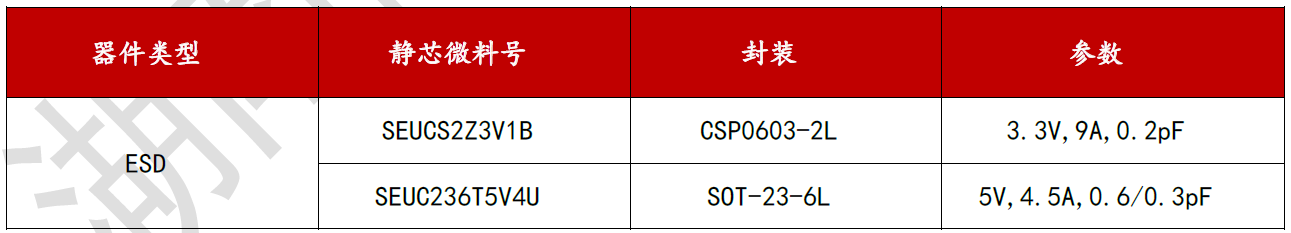

表9 DP 2.0接口可用物料匯總

9.Type-C接口

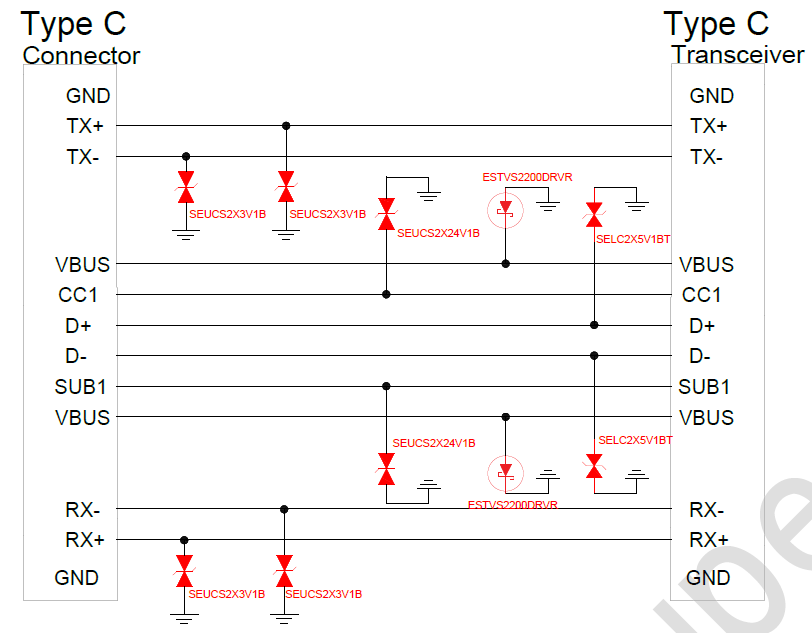

圖11 Type-C接口靜電防護方案

湖南靜芯設計的SEUCS2X3V1B擁有卓越的ESD保護特性，專為保護超高速USB差分線路而設計，同時保持0.14pF的極低線間典型電容，確保高速差分線TX+ ,TX- ,RX+, RX-的信號完整性。SEUCS2X3V1B可對單路高速數據線進行靜電防護，工作電壓為 3.3 V，鉗位電壓僅為5.5V，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD)規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

支持PD 3.0的Type-C接口可以提供高達100W的功率，則VBUS上的最大電壓可以達到20V，最大電流為5A。VBUS引腳的安全性就需要使用工作電壓高于 20V的防護器件來保護 VBUS引腳。我們選用的是湖南靜芯的一款工作電壓為22V的瞬態轉向抑制器(TDS)，型號為ESTVS2200DRVR。TDS的工作方式與TVS二極管不同，TDS不再使用傳統的PN結作為擊穿機制與浪涌電流泄放通路。相反，TDS采用浪涌額定金屬氧化物半導體場效應晶體管（MOSFET）進行浪涌電流泄放，以觸發電路作為主要鉗位元件。這整個過程就像一個電壓控制開關。與標準TVS器件相比具有優越的鉗位電壓和溫度特性。ESTVS2200DRVR器件為DFN封裝，工作電壓為22V，它具有24.6V的最小擊穿電壓和70A的峰值脈沖電流,且符合IEC 61000-4-2 (ESD)規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。

D+/D-兩個引腳是用于兼容USB 2.0接口，D+和D-引腳承載速率為480Mbps的差分?jǐn)?shù)據信號，這對差分線上的電壓在正常工作條件下可以達到 5V。推薦采用湖南靜芯旗下ESD防護器件SELC2X5V1BT，該器件的工作電壓為5V，鉗位電壓為僅為22V，結電容僅為0.3pF，封裝為DFN0603-2L，符合IEC 61000-4-2 (ESD)規范，在 ±25kV（空氣）和 ±22kV（接觸）下提供瞬變保護。

CC/SBU引腳我們推薦使用湖南靜芯的雙向ESD靜電保護器件SEUCS2X24V1B，該器件采用超小型DFN0603-2L封裝，工作電壓為24V，鉗位電壓為5.6V，結電容僅為0.12pF，符合IEC 61000-4-2 (ESD)規范，在 ±15kV（空氣）和 ±15kV（接觸）下提供瞬變保護。

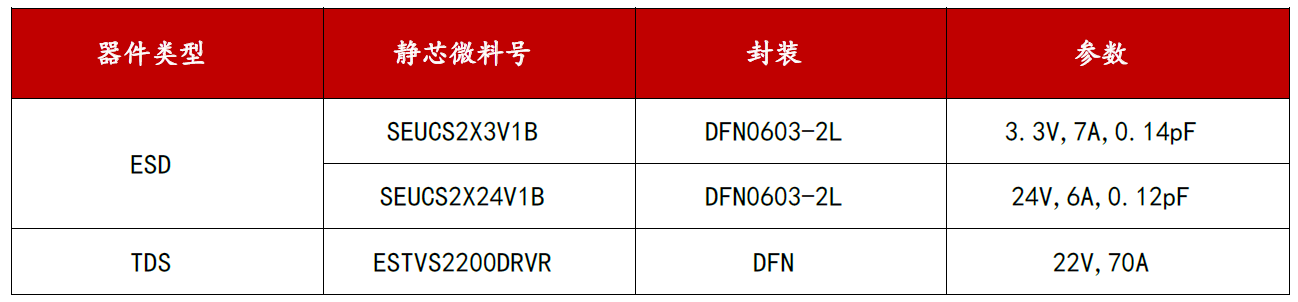

表10 Type-C接口可用物料匯總

總結與結論

筆記本電腦憑借其便攜性與強大功能，已成為日常生活不可或缺的工具，不僅支持隨時隨地高效處理工作任務、提升生產力，還滿足了學習資料查閱、遠程課程參與等教育需求，更通過影音娛樂、社交互動等功能豐富了個人休閑時光，在信息獲取、生活管理、創意表達等方面也發揮著關鍵作用，因此做好筆記本電腦的靜電防護，防止筆記本在靜電干擾環境下出現數據丟失或硬件故障等問題至關重要。
