晶體管光耦（Photo Transistor Coupler）是一種將發光器件和光敏器件組合在一起的半導體器件，用于實現電路之間的電氣隔離，同時傳遞信號或功率。晶體管光耦的工作原理基于光電效應和半導體器件的特性。

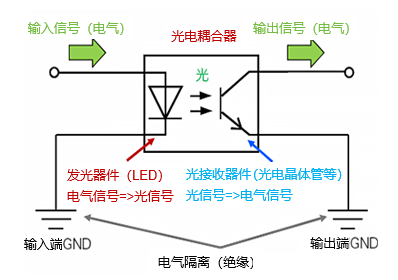

工作原理概述

1. 發光器件：晶體管光耦通常包含一個發光二極管（LED）作為光源。當電流通過LED時，它會發出特定波長的光。

2. 光敏器件：光耦的另一側是一個光敏器件，常見的是光電晶體管。光電晶體管的基極沒有外部連接，而是通過內部的光敏區域接收光信號。

3. 光電轉換：當LED發出的光照射到光電晶體管的光敏區域時，光能被轉換成電能，即產生電流。這個電流會驅動光電晶體管的集電極和發射極之間的電流流動。

4. 電氣隔離：LED和光電晶體管之間通過絕緣材料（通常是空氣或透明塑料）隔離開來，這樣即使兩邊的電壓水平相差很大，也不會發生電氣擊穿，實現了電氣隔離。

5. 信號傳輸：在輸入端施加電壓，使得LED發光，光線被光電晶體管接收后，晶體管的狀態發生變化，從而在輸出端得到相應的電信號。這樣，輸入信號就被轉換成了光信號，再轉換成輸出端的電信號。

晶體管光耦廣泛應用于需要電氣隔離的場合，如電源、工業控制、通信接口、醫療設備等。它們可以有效地隔離噪聲和干擾，保護低壓電路不受高壓電路的影響，同時也可以防止電流回流造成的問題。

注意事項

在使用晶體管光耦時，需要注意以下幾點：

- 匹配阻抗：確保輸入端和輸出端的阻抗匹配，以便信號能夠有效地傳輸。

- 溫度影響：光耦的性能可能會受到溫度的影響，因此在設計時需要考慮溫度補償。

- 最大額定值：遵守光耦的最大額定值，如最大工作電壓、電流和功率等，以免損壞器件。

晶臺晶體管光耦以其獨特的電氣隔離特性和簡單的信號傳輸機制，在現代電子電路設計中扮演著重要的角色。
