該UCC28881將控制器和一個 14 Ω、700V 功率 MOSFET 集成到一個單片器件中。該器件還集成了一個高壓電流源，可以直接從整流的電源電壓啟動和運行。UCC28881 是同一系列的 UCC28880 器件，具有更高的電流處理能力。

該器件的低靜態電流可實現出色的效率。借助 UCC28881 可以使用最少數量的外部元件構建最常見的轉換器拓撲，例如降壓、降壓-升壓和反激式。

UCC28881 集成了軟啟動功能，用于功率級的受控啟動，從而最大限度地減少了功率級組件上的應力。
*附件：ucc28881.pdf

特性

• 集成 14 Ω、700V 功率 MOSFET
• 集成高壓電流源，用于內部器件偏置電源
• 集成電流感應
• 內部軟啟動
• 自偏置開關器（直接從整流電源電壓啟動和作）
• 支持降壓、降壓-升壓和反激式拓撲
• <100μA 器件靜態電流
• 負載短路期間的穩健電流保護
• 保護
  • 電流限制
  • 過載和輸出短路
  • 過溫

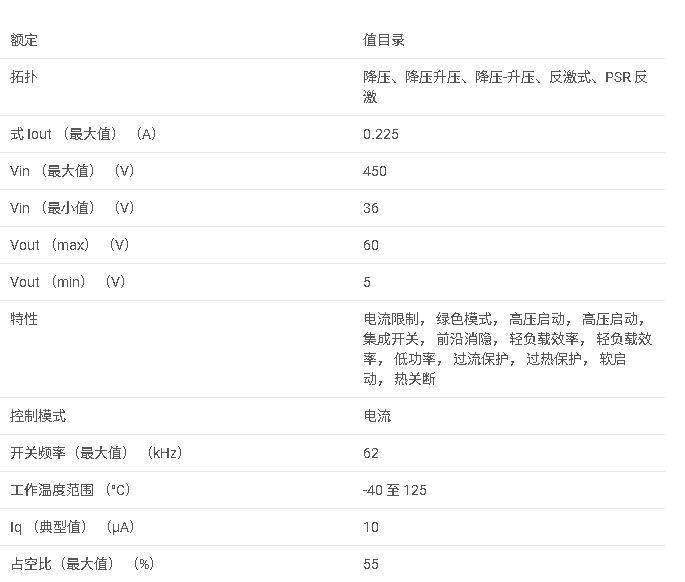

參數

方框圖

一、產品基本信息

• 產品名稱 ：UCC28881 700-V、225-mA 低靜態電流離線轉換器。
• 版本信息 ：文檔編號 SLUSC36B，2015 年 11 月發布，2016 年 1 月修訂。

二、關鍵特性

• 集成器件 ：集成 14-Ω、700-V 功率 MOSFET，集成高壓電流源用于內部偏置電源，集成電流檢測和內部軟啟動功能。
• 工作模式 ：自偏置開關，可直接從整流電源啟動和工作，支持降壓、降壓 - 升壓和反激拓撲。
• 低功耗 ：器件靜態電流小于 100 μA。
• 保護功能 ：具備強大的短路保護，包括電流限制、過載和輸出短路保護、過溫保護。

三、應用領域

• 電源轉換 ：AC-DC 電源（連續導通模式輸出電流可達 225 mA，不連續導通模式為 150 mA）。
• 其他應用 ：電表、家庭自動化開關電源、MCU、RF 和物聯網設備的偏置電源、家電和 LED 驅動器。

四、詳細描述

• 器件概述 ：UCC28881 將控制器和 700-V 功率 MOSFET 集成在一個單片器件中，與 UCC28880 同系列，具有更高的電流處理能力，低靜態電流實現優異效率。
• 引腳配置 ：采用 8 引腳 SOIC 封裝，包括 DRAIN、FB、GND、HVIN、VDD 等引腳，各引腳具有特定功能。
• 規格參數 ：
  • 絕對最大額定值 ：HVIN 和 DRAIN 引腳電壓最大 700 V，工作結溫 - 40°C 至 150°C，存儲溫度 - 65°C 至 150°C。
  • ESD 評級 ：人體模型（HBM）HVIN 引腳 ±1500 V，其他引腳 ±2000 V；充電設備模型（CDM）±500 V。
  • 推薦工作條件 ：VDD 電壓 5 V，F(xiàn)B 引腳電壓 - 0.2 V 至 5 V，工作結溫 - 40°C 至 125°C。
  • 熱信息 ：結到環境熱阻 134.4°C/W，結到板熱阻 85°C/W。
  • 電氣特性 ：啟動最小電壓 30 V，靜態電流典型值 58 μA（無負載）至 86 μA（滿負載），功率 MOSFET 導通電阻 14 Ω（25°C 時）。
  • 開關特性 ：最大開關頻率 52-75 kHz，最大導通時間和最小關斷時間均為 6.5-9.7 μs。

五、應用與實現

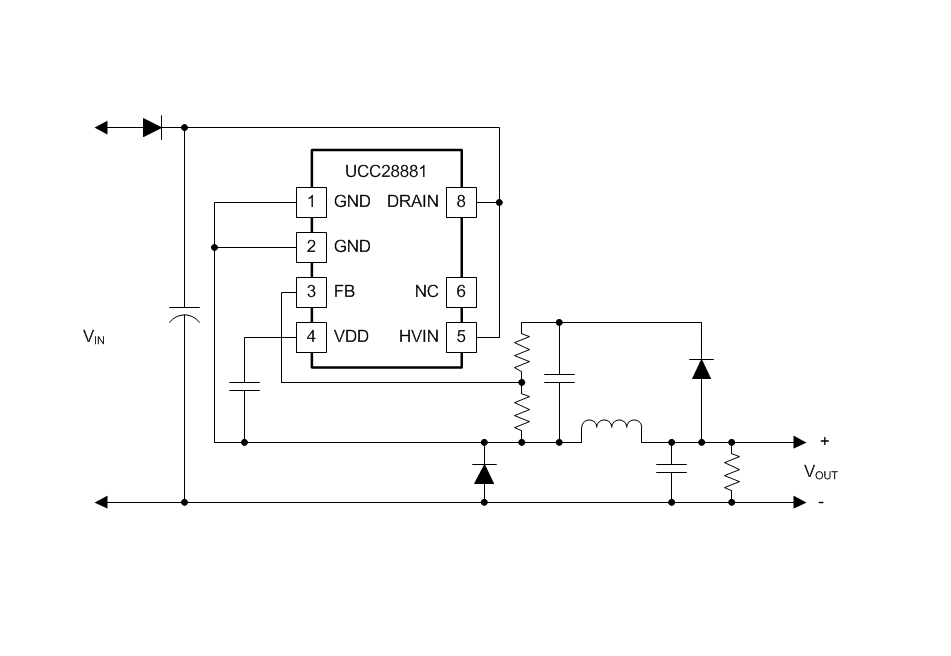

• 典型應用 ：13-V、225-mA 高側降壓轉換器，輸入電壓 85-265 V AC，輸出電壓 13 V，輸出電流 225 mA。
• 設計流程 ：
  • 輸入級設計 ：包括熔斷器電阻、整流二極管、EMI 濾波和儲能電容的選擇與計算
